Открытый узел

CONTROL VALVE COMPONENTS (BOTTOM)

CONTROL VALVE COMPONENTS (BOTTOM)

CONTROL VALVE COMPONENTS (BOTTOM)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

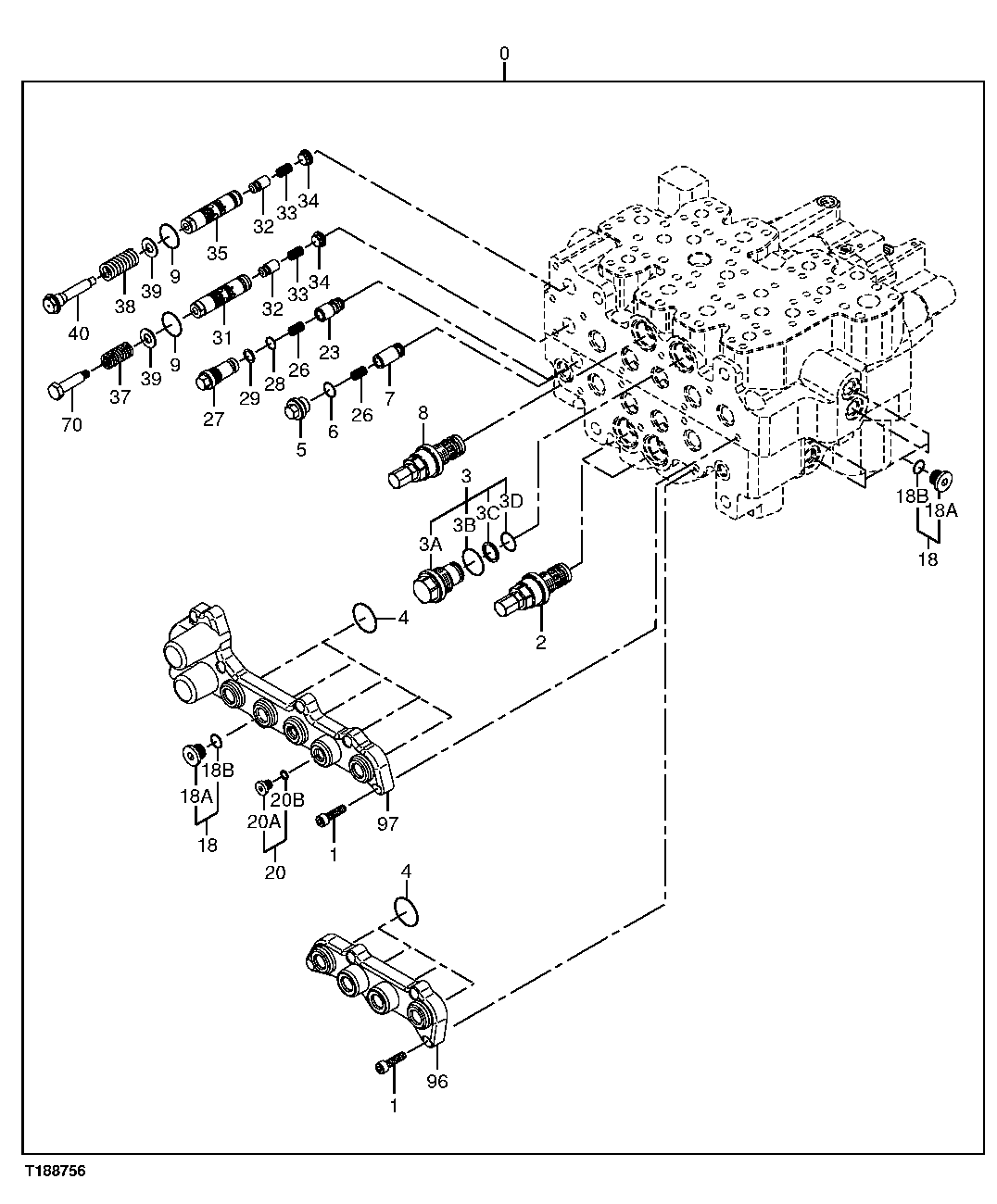

CONTROL VALVE COMPONENTS (BOTTOM)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9201715	1	Hyd Actuated Control Valve	(SUB FOR <service-part qty="1">9207699EX</service-part>)(CONTAINS ALL PARTS ON THIS PAGE) (ADDITIONAL COMPONENTS LISTED ON ON PREVIOUS AND FOLLOWING PAGES)
1	0411804	14	Screw	-
2	9200495	2	Flow Control Hyd. Valve	(SUB FOR <service-part qty="1">0761702</service-part>)(BOOM DOWN) (BUCKET CURL)
3	0309461	1	Plug	-
4	2046491	9	O-Ring	SUB FOR 0669906
5	0793414	1	Pipe Plug	-
6	4506416	1	O-Ring	SUB FOR 0669501
7	0793413	1	Check Valve	-
8	4372683	1	Pressure Relief Valve	Arm Out
9	0393902	2	O-Ring	-
18	0664404	5	Fitting Plug	-
20	-	1	Part 18	( <service-part>0669614</service-part> NLA) (SUB COMPONENTS)
23	0793401	1	Valve	-
26	0309413	2	Spring	-
27	0669902	1	Fitting Plug	-
28	4506412	1	Packing	-
29	2046494	1	Back-Up Ring	SUB FOR 0309416
31	0793402	1	Spool Valve	-
32	0793403	2	Check Valve	-
33	0793404	2	Spring	-
34	0793405	2	Pipe Plug	-
35	0793406	1	Spool Valve	-
37	0793407	1	Spring	-
38	0793408	1	Spring	-
39	0793409	2	Washer	-
40	0793410	1	Bolt	-
70	0670305	1	Screw	-
96	0793411	1	Housing	-
97	0793412	1	Housing	-
3A	0412209	1	Pipe Plug	-
3B	AT264347	1	O-Ring	SUB FOR 4506428
3C	0412003	1	Back-Up Ring	-
3D	4506420	1	O-Ring	-
18A	0669504	1	Fitting Plug	-
18B	CH11570	1	O-Ring	SUB FOR 4509180
20A	4336166	1	Pipe Plug	SUB FOR 0669615
20B	M800650	1	Packing	SUB FOR 957366
