Открытый узел

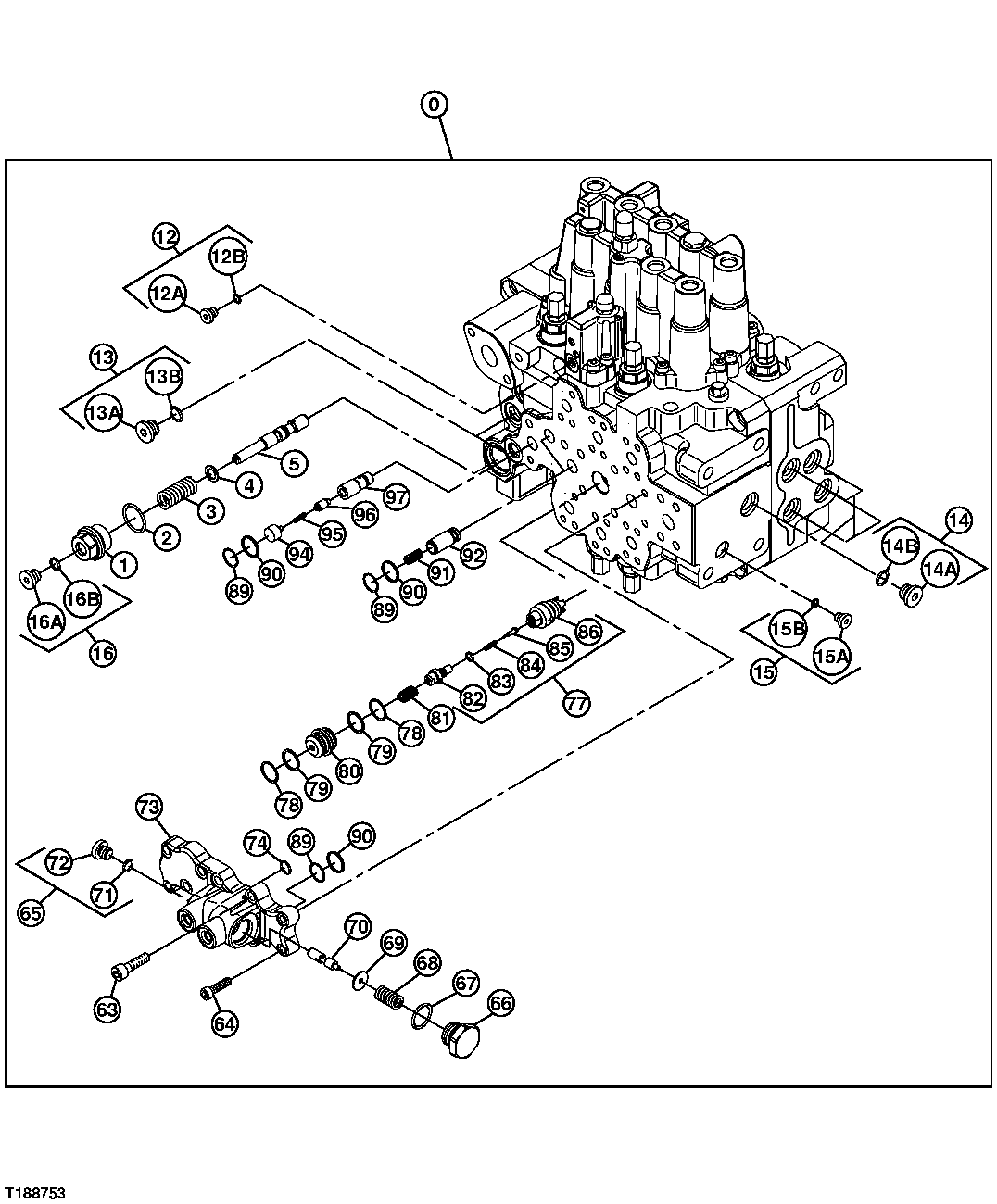

CONTROL VALVE COMPONENTS (4-SPOOL SIDE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9201715	1	Hyd Actuated Control Valve	(SUB FOR <service-part qty="1">4410248</service-part>)(CONTAINS ALL PARTS ON THIS PAGE) (ADDITIONAL COMPONENTS LISTED ON FOLLOWING PAGES)
1	0793209	1	Pipe Plug	-
2	AT264347	1	O-Ring	(SUB FOR 4506428)
3	0793208	1	Spring	-
4	0670303	1	Washer	-
5	0793207	1	Valve Spool	-
10	4410248	1	Control Valve	-
12	0669502	2	Pipe Plug	-
13	0664404	7	Fitting Plug	-
14	0664404	7	Fitting Plug	-
15	0669502	2	Pipe Plug	-
16	-	2	Part 20	( <service-part>0669614</service-part> NLA) (SUB COMPONENTS)
63	0411912	7	Bolt	-
64	0411804	3	Screw	-
65	-	2	Part 25	(SUB <service-part qty="1">4336166</service-part> AND <service-part qty="1">M800650</service-part>)( <service-part>0669614</service-part > NLA)
66	0793206	1	Pipe Plug	-
67	AT318035	1	O-Ring	(SUB FOR 4506424)
68	0669617	1	Spring	-
69	0669616	1	Washer	-
70	0669613	1	Spool Valve	-
71	M800650	1	Packing	(SUB FOR 957366)
72	4336166	1	Pipe Plug	(SUB FOR 0669615)
73	0793205	1	Plate	-
74	4506412	1	Packing	-
77	0669601	1	Valve Seat Insert	-
78	985099	2	O-Ring	-
79	0669608	2	Back-Up Ring	-
80	0669607	1	Bushing	-
81	0669606	1	Spring	-
82	0669605	1	Fitting Plug	-
83	4506408	1	O-Ring	-
84	0669604	1	Spring	-
85	0669603	1	Check Valve	-
86	-	1	Part 44	-
89	0669624	4	O-Ring	-
90	0669625	4	Back-Up Ring	-
91	0309413	2	Spring	-
92	0669801	2	Check Valve	-
94	0793202	1	Pipe Plug	-
95	0793203	1	Spring	-
96	0793204	1	Check Valve	-
97	0793201	1	Bushing	-
12A	9134109	1	Drain Plug	(SUB FOR 0669503)
12B	4506408	1	O-Ring	-
13A	0669504	1	Fitting Plug	-
13B	CH11570	1	O-Ring	(SUB FOR 4509180)
14A	0669504	1	Fitting Plug	-
14B	CH11570	1	O-Ring	(SUB FOR 4509180)
15A	9134109	1	Drain Plug	(SUB FOR 0669503)
15B	4506408	1	O-Ring	-
16A	4336166	1	Pipe Plug	(SUB FOR 0669615)
16B	M800650	1	Packing	(SUB FOR 957366)

CONTROL VALVE COMPONENTS (4-SPOOL SIDE)

Нет текстового описания
