Открытый узел

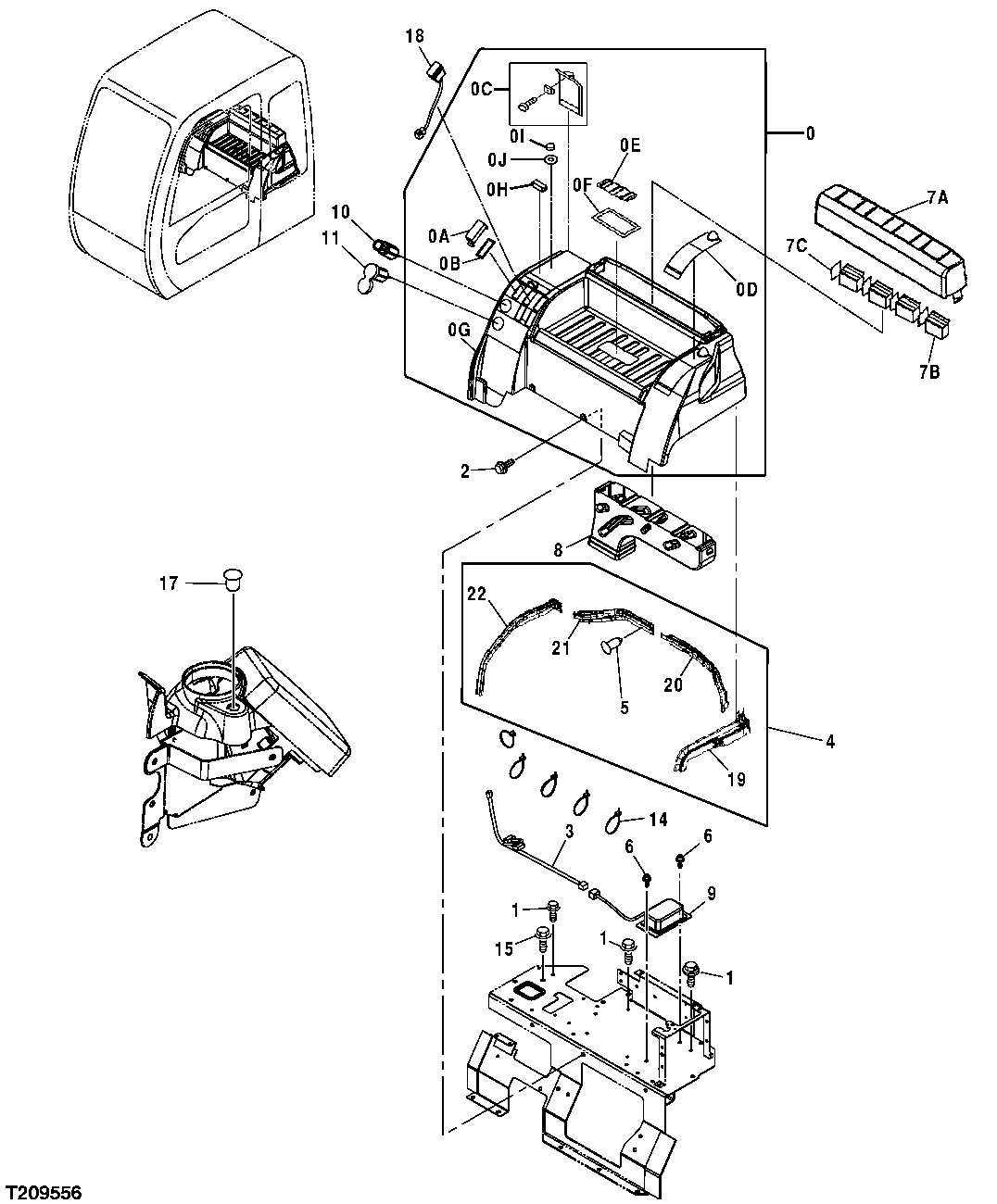

CAB REAR CONSOLE COVER, POWER SUPPLY, AND AIR DIFFUSER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4433793	1	Tray	SUB FOR TH4433793
1	-	3	Part 14	12M7065 NLA
1	24M7036	3	Washer	9 X 16 X 1.600 mm
1	19M7866	3	Screw	M8 X 20, SUB FOR AT213603 OR J050820; ALSO ORDER 24M7036 AND 12M7065
2	12M7066	2	Lock Washer	10 mm
2	24M7028	2	Washer	10.500 X 20 X 2 mm
2	19M7402	2	Cap Screw	M10 X 25
3	3091204	1	Wiring Harness	SUB FOR TH3091204
4	-	1	Part 19	4436132 NLA
5	4425573	13	Clip	SUB FOR TH4425573
6	24M7293	2	Washer	6.500 X 13 X 1.600 mm
6	12M7006	2	Lock Washer	6 mm
6	19M8425	2	Cap Screw	M6 X 16
7	4433794	1	Cover	INCLUDES PARTS MARKED, A, SUB FOR TH4433794
8	4426156	1	Air Duct	SUB FOR TH4426156
9	4450008	1	Power Supply	SUB FOR TH4450008
10	AU42809	1	Resistor	(12 VOLT)
10	AR60937	1	Electrical Lighter	(12 VOLT)
10	AT78634	1	Wiring Lead	(12 VOLT)
10	AT78633	1	Housing	(12 VOLT)
10	-	1	Part 34	(SUB FOR <service-part qty="1">AT190190</service-part>)( <service-part >4357862</service-part> NLA) (24 VOLT)
11	4432965	1	Socket Outlet	SUB FOR TH4432965
14	H77698	5	Tie Band	-
15	19M7938	1	Cap Screw	M10 X 20
15	12M7066	1	Lock Washer	10 mm
17	4209296	1	Grommet	-
18	4352947	2	Switch	(SUB FOR <service-part qty="1">TH4352947</service-part>)(FOR USE WITH AUXILIARY FUNCTIONS)
19	-	1	Part 41	4458238 NLA
20	-	1	Part 42	4458239 NLA
21	-	1	Part 43	4458240 NLA
22	-	1	Part 44	4458241 NLA
0A	4456725	5	Cover	SUB FOR TH4456725
0B	4456723	5	Isolator	SUB FOR TH4456723
0C	4458228	1	Cover	Relay
0D	4458230	1	Cover	Fuse
0E	4458231	1	Cover	Center
0F	4458232	1	Seal	-
0G	4458227	1	Tray	-
0H	4458229	1	Magnet	-
0I	4458233	1	Cover	-
0J	4458234	1	Seal	-
7A	-	1	Part 25	(A) ( <service-part>4458235</service-part> NLA)
7B	4458236	4	Louver	(A)
7C	4458237	4	Bracket	(A)

CAB REAR CONSOLE COVER, POWER SUPPLY, AND AIR DIFFUSER

Нет текстового описания
