A/C COMPRESSOR BRACKET, DRIVE BELT, AND REFRIGERANT HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP37369	1	Bracket	-
1	19M7403	2	Cap Screw	M12 X 35
2	19M7488	2	Cap Screw	M16 X 40
3	24M7053	4	Washer	17 X 30 X 3 mm
4	24M7047	4	Washer	13 X 24 X 2.500 mm
5	19M8006	4	Screw	M8 X 120
7	24M7055	4	Washer	8.400 X 16 X 1.600 mm
8	-	4	Part 8	12M7065 NLA
11	4346770	1	Pulley	-
12	P70104	1	V-Belt	48 in.
12	AT397199	1	V-Belt	45 in.
16	24M7096	4	Washer	10.500 X 18 X 1.600 mm
16	12M7066	4	Lock Washer	10 mm
16	19M7402	4	Cap Screw	M10 X 25
19	4429678	1	Refrigerant Hose	-
20	19M7874	2	Cap Screw	M6 X 30
20	12H302	2	Lock Washer	1/4"
20	24M7054	2	Washer	6.400 X 12 X 1.600 mm
21	19M7933	2	Cap Screw	M6 X 25, SUB FOR 19M7286
21	12M7006	2	Lock Washer	6 mm
21	24M7054	2	Washer	6.400 X 12 X 1.600 mm
22	4482953	1	Refrigerant Hose	-
22	4370247	1	Cap	-
22	4370251	1	Cap	-
23	19M7139	2	Cap Screw	M8 X 20
23	-	2	Part 26	12M7065 NLA
23	24M7055	2	Washer	8.400 X 16 X 1.600 mm

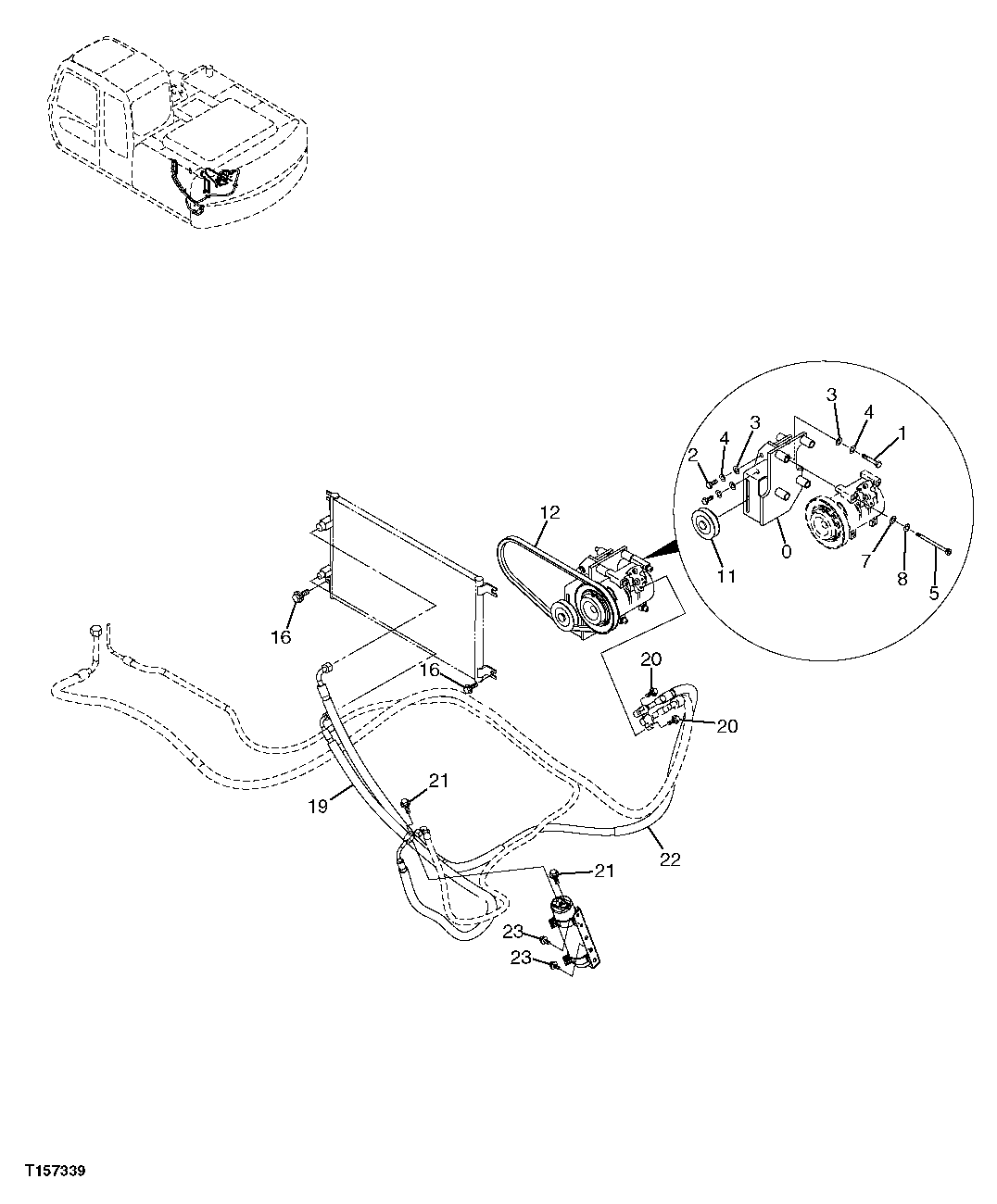

A/C COMPRESSOR BRACKET, DRIVE BELT, AND REFRIGERANT HOSES
