Открытый узел

LONG ARM 3.01 M (9 FT 11 IN)

LONG ARM 3.01 M (9 FT 11 IN)

LONG ARM 3.01 M (9 FT 11 IN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

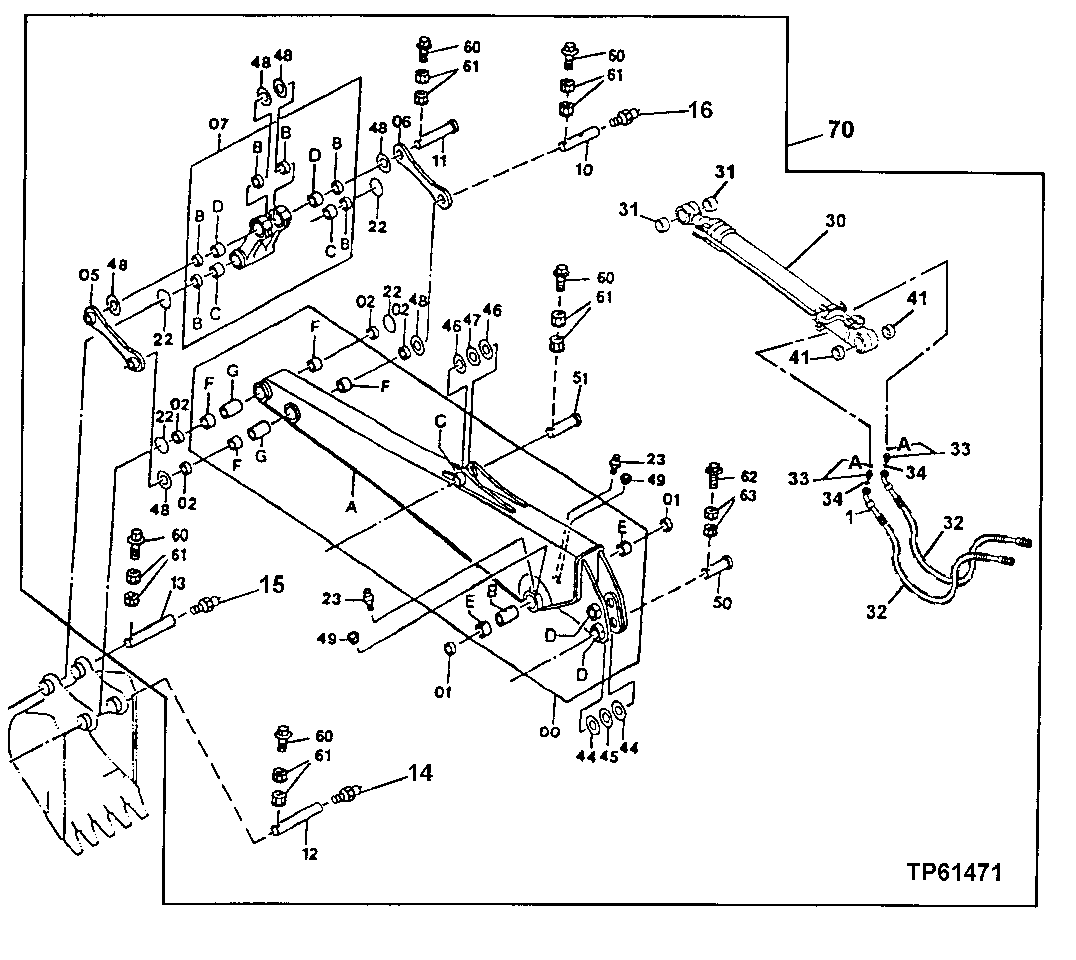

LONG ARM 3.01 M (9 FT 11 IN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AP34181	1	Arm	-
1	TH104472	2	Seal	-
2	TH100374	4	Seal	-
5	9735190	1	Link	SUB FOR AP34182
6	4257933	1	Link	SUB FOR AT154248
7	8050179	1	Link	SUB FOR AT154498
10	TH108940	1	Pin	SUB FOR AP33639, ALONG WITH TH100074
11	P66990	1	Shear Pin	-
11	P66990	1	Shear Pin	SUB FOR TH108943
12	AT318059	1	Pin Fastener	SUB FOR 3084540; ALSO ORDER TH100074; SUB FOR TH108941
13	3089242	1	Pin Fastener	Not Illustrated Pin Not Drilled For Grease Fitting See DTAC Solution 90615
13	P68886	1	Pin	NLA; SUB FOR TH108942; ORDER 3089242
14	TH100074	1	Lubrication Fitting	-
15	TH100074	1	Lubrication Fitting	USE WITH P68886
16	TH100074	1	Lubrication Fitting	-
22	4276696	4	O-Ring	Standard O-Ring
22	AT349465	4	Seal	Split O-Ring
23	TH100074	2	Lubrication Fitting	-
30	-	1	Part 29	Bucket Cylinder See Separate Page For Detail
31	H157793	2	Bushing	-
32	4359576	2	Hydraulic Hose	SUB FOR AT174905
33	4189602	2	Fitting	SUB FOR TH108350
34	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
41	H157794	2	Bushing	-
44	4366692R	2	Thrust Washer	SUB FOR TH105593, 4366692, AT214030
45	4367410R	1	Thrust Washer	SUB FOR TH105592, 4367410, AT214040
46	4179807	2	Washer	SUB FOR TH108045
47	4284139	1	Washer	SUB FOR AT154378
48	4075357	6	Washer	66 X 120 X 1 mm (2.598" X 4.724" X 0.039"), SUB FOR TH108944
49	4075358	2	Washer	66 X 120 X 2 mm (2.598" X 4.724" X 0.079"), SUB FOR TH108955
50	AT154898	1	Pin	-
51	3044367	1	Pin	SUB FOR AT134035
60	19M8351	5	Cap Screw	M16 X 125, SUB FOR 19M7941
61	14M7276	10	Nut	M16
62	19M7907	1	Screw	M20 X 140
63	14M7277	2	Nut	M20
70	AP33373	1	Arm	Includes Long Arm, Bucket Cylinder, Hoses and Linkage, WHOLE GOODS
0A	-	1	Part 2	-
0B	4374572	1	Spacer	SUB FOR P63186
0C	P60783	1	Bushing	-
0D	P60784	2	Spacer	-
0E	3051399	2	Bushing	SUB FOR AT154116
0F	AT122209	4	Bushing	65 X 80 X 50 mm (2.559" X 3.150" X 1-31/32")
0G	4124575	2	Spacer	SUB FOR TH100369
7B	TH100374	6	Seal	-
7C	AT122209	2	Bushing	65 X 80 X 50 mm (2.559" X 3.150" X 1-31/32"), SUB FOR TH108930
7D	4188796	2	Bushing	-
33A	4506418	1	O-Ring	17.800 X 2.400 mm (0.701" X 3/32"), SUB FOR U46489
