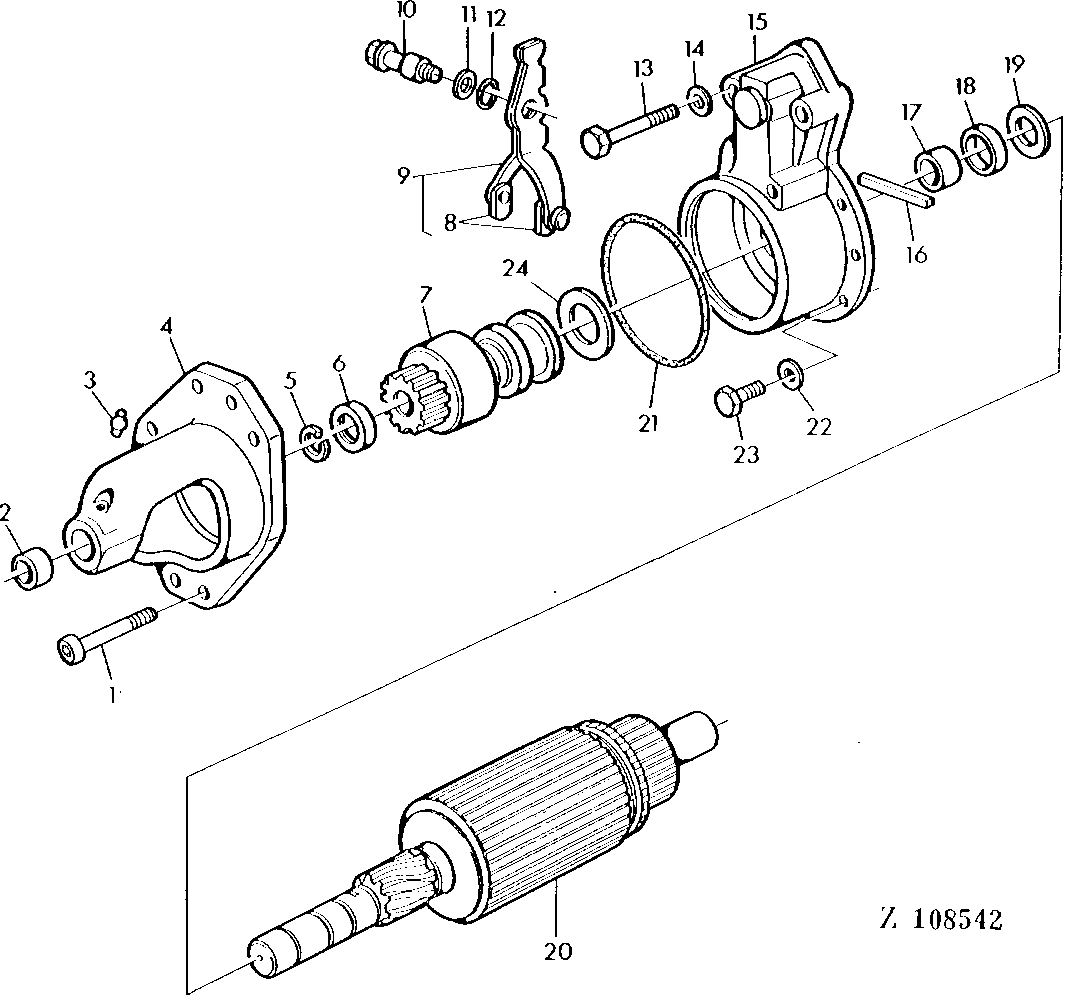

STARTING MOTOR EXPLODED VIEW (JOHN DEERE) [02A24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50900	6	SCREW	-
2	R50891	1	BUSHING	-
3	R50892	1	PLUG	-
4	AR54990	1	HOUSING	-
5	R50902	1	Snap Ring	-
6	R50903	1	STOP	-
7	AR54992	1	DRIVE	-
8	R51667	2	WEAR PLATE	-
9	R50904	1	LEVER	(A)
9	AR67827	1	ARM	(B)
10	R50897	1	SHAFT	-
11	24H1289	1	Washer	(FOR RE13722, RE41875)
12	R52387	1	O-RING	-
13	R50893	2	SCREW	-
14	12H302	1	Lock Washer	1/4"
15	AR54993	1	HOUSING	(A)
15	AR68430	1	HOUSING	(B) (MARKED J )
16	R51666	1	WICK	-
17	R51665	1	BUSHING	-
18	AR55947	1	SEAL	-
19	R50906	1	THRUST WASHER	-
20	AR66778	1	ARMATURE	-
21	R50901	1	Washer	-
22	12H317	1	Lock Washer	9/16"
23	R51661	1	SCREW	-
24	R50905	1	WEAR RING	-
