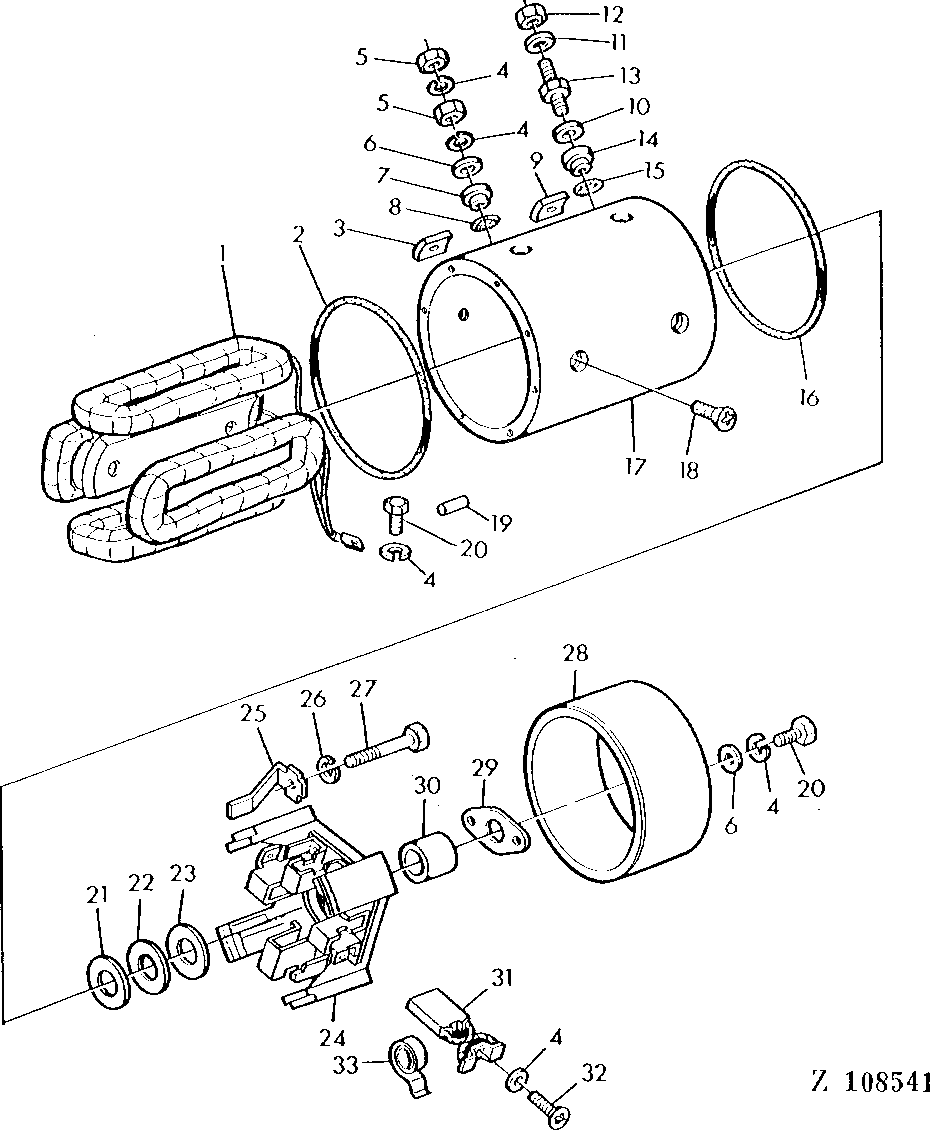

STARTING MOTOR EXPLODED VIEW (JOHN DEERE) [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE13731	1	FIELD WINDING COIL	NIPPONDENSO NO.028000-3292
1	AR54996	1	FIELD WINDING COIL	NIPPONDENSO NO.028000-3291
2	R50913	1	O-RING	-
3	R50916	1	WASHER	-
4	12H246	1	LOCK WASHER	NO.10
5	R50907	2	NUT	-
6	24H1283	1	Washer	7/32"X1/2"X.049"
7	R50914	1	WASHER	-
8	R50915	1	O-RING	-
9	R50920	1	BUSHING	-
10	R50917	1	WASHER	-
11	R50899	1	LOCK WASHER	-
12	R50909	1	NUT	-
13	R56802	1	STUD	(SUB FOR R52386)
14	R50918	1	WASHER	-
15	R50919	1	O-Ring	-
16	R50922	1	O-RING	-
17	-	1	Part 18	NSEP (ORD RE41875, TY6601, TY6713)
18	R50921	8	SCREW	-
19	R51664	1	DOWEL PIN	-
20	R50931	3	SCREW	(SUB FOR R51663)
21	R50923	1	SHIM	007" (0.18MM)
22	R50924	1	SHIM	019" (0.48MM)
23	R50925	1	THRUST WASHER	-
24	AR54997	1	FRAME	-
25	R51660	2	BRACKET	-
26	12H317	1	Lock Washer	9/16"
27	R51659	2	SCREW	-
28	R50912	1	COVER	-
29	R50930	1	GASKET	-
30	R50891	1	BUSHING	-
31	R50927	4	CARBON BRUSH CONDUCTOR	-
32	R50929	4	Screw	-
33	R50928	4	SPRING	-

STARTING MOTOR EXPLODED VIEW (JOHN DEERE) [02A22]
