REAR HOOD PANELS [04D18]

REAR HOOD PANELS [04D18]

REAR HOOD PANELS [04D18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

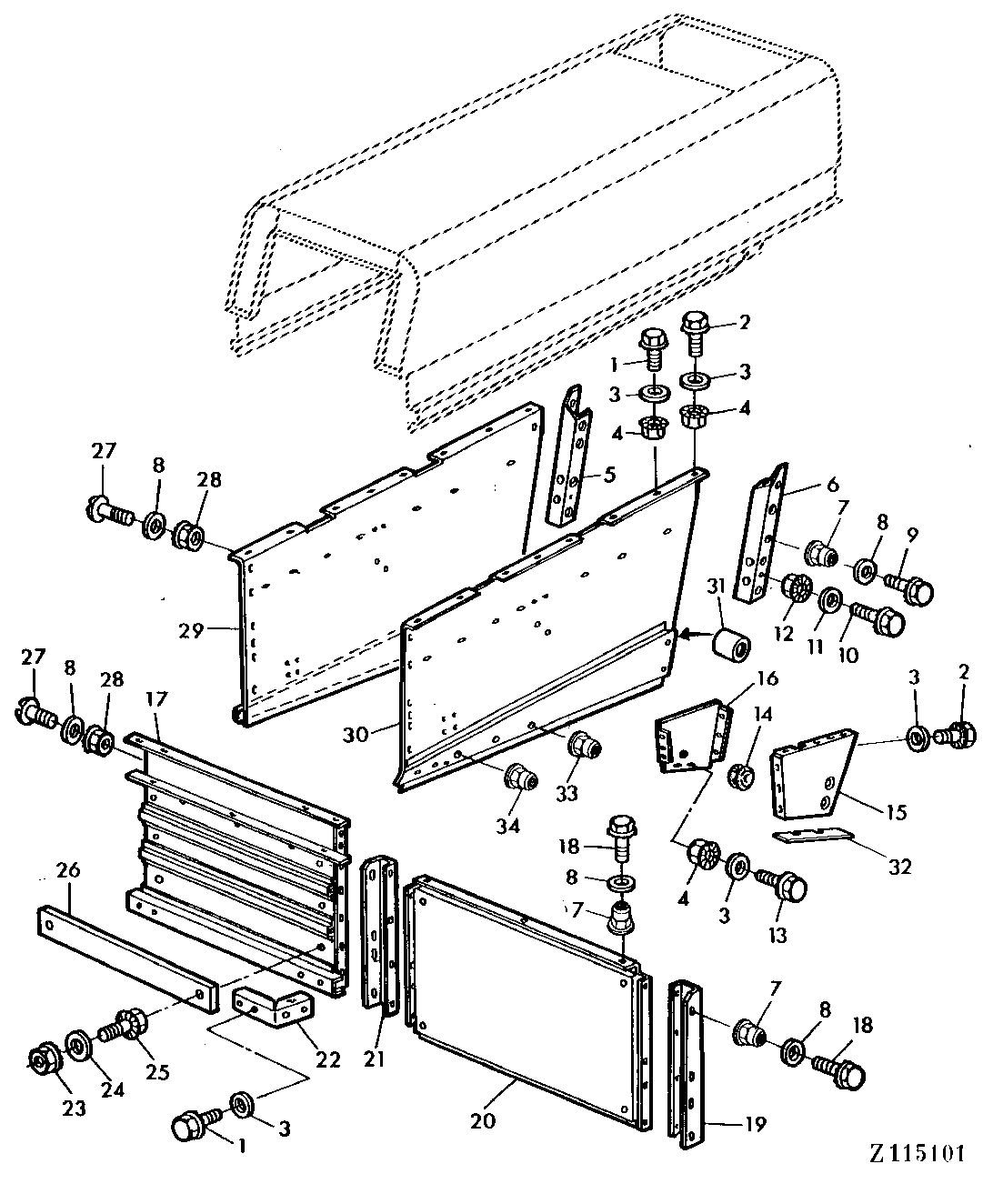

REAR HOOD PANELS [04D18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8308	1	Screw	M8X20
2	19M8367	2	Screw	M8X25
3	24M7179	1	Washer	8 4MM
4	14M7416	1	Flange Nut	M8
5	Z47635	1	RETAINER	L.H.
6	Z47636	1	RETAINER	R.H.
7	Z51633	1	Nut	M6
8	24M7100	1	Washer	7MM
9	19M8365	1	CAP SCREW	M6X30
10	19M8430	1	CAP SCREW	M10X70
11	24M7101	1	Washer	11 5MM
12	14M7418	1	FLANGE NUT	M10
13	19M8368	1	Screw	M8X30
14	Z42240	2	Grommet	-
15	AZ40856	1	RETAINER	R.H.
15	AZ40857	1	RETAINER	L.H.
16	AZ40859	1	RETAINER	R.H.
16	AZ40858	1	RETAINER	L.H.
17	AZ37948	1	PARTITION	-
18	19M8362	1	CAP SCREW	M6X16
19	Z47652	1	RETAINER	R.H.
20	Z47661	1	PARTITION	-
21	Z47653	1	RETAINER	L.H.
22	AZ40855	2	RETAINER	-
23	14M7451	1	FLANGE NUT	M12
24	24M7102	1	Washer	14MM
25	19M8434	1	SCREW	M12X35
25	19M7494	1	Cap Screw	(A) M12X70
26	Z37389	1	Weight	-
27	21M7031	1	SCREW	M6X15
28	Z41039	1	LOCK NUT	-
29	AZ40854	1	SIDE WALL	L.H.
30	AZ40853	1	SIDE WALL	R.H.
31	Z51091	2	SPACER	-
32	Z52035	1	STRAP	-
33	Z52002	1	Nut	M10
34	Z51801	1	Nut	M8
