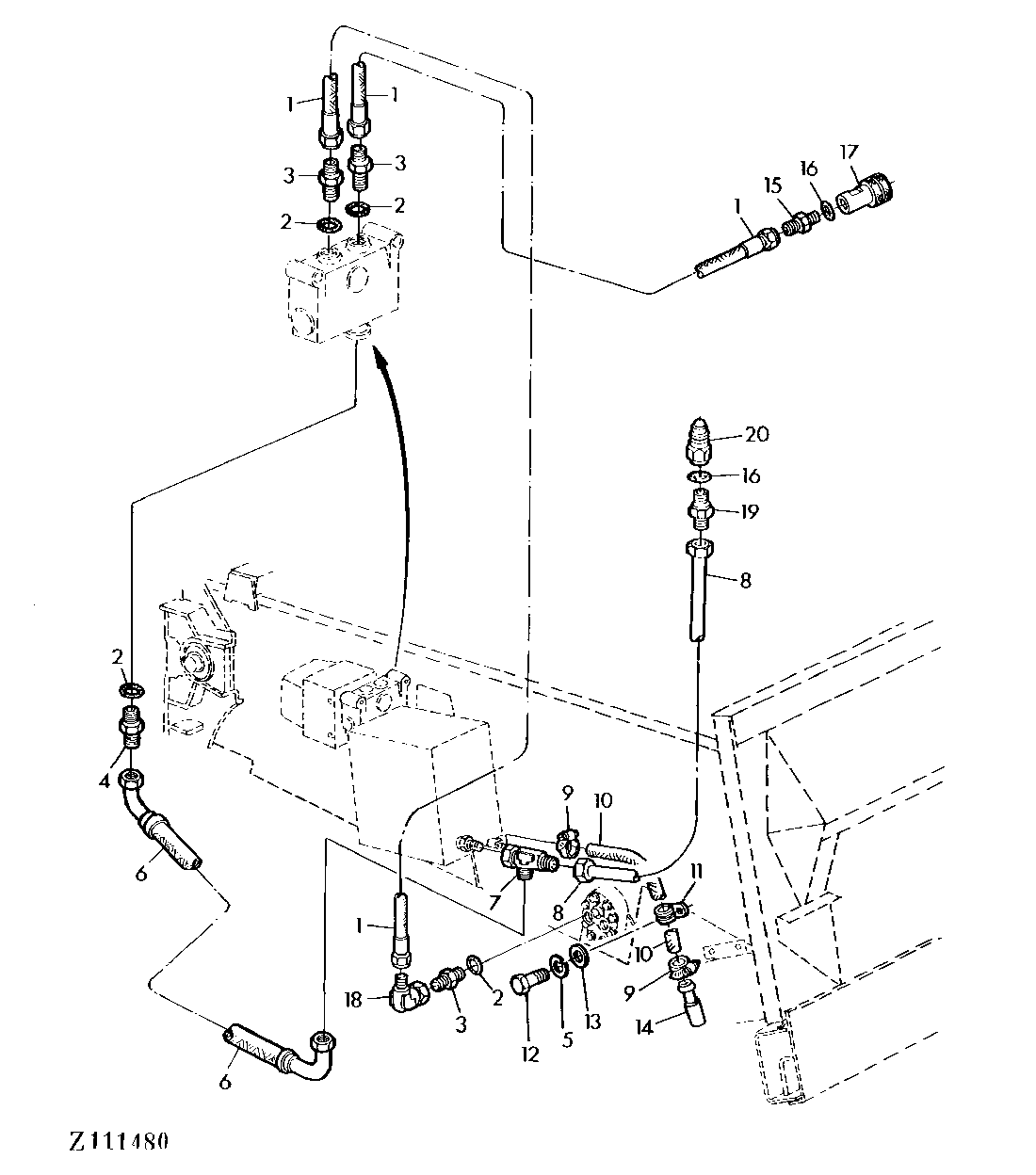

HYDRAULIC LINES FOR HYDROSTATIC REEL DRIVE [04C15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ36655	2	HYDRAULIC HOSE	-
2	R26906	4	O-Ring	-
3	R27270	3	Fitting	-
4	Z37461	1	FITTING	-
5	12M7008	1	LOCK WASHER	8MM
6	AZ36966	1	HYDRAULIC HOSE	-
7	AZ26403	1	TEE FITTING	-
8	AZ30152	1	OIL LINE	-
9	Z26822	2	CLAMP	-
10	Z46100	1	HOSE	-
11	AH77924	1	Clip	-
12	19M3128	1	CAP SCREW	M8X18
13	24M7036	1	Washer	9MM
14	Z44819	1	PIPE PLUG	-
15	H63597	1	Adapter Fitting	-
16	R26375	1	O-Ring	-
17	AH75167	1	Hydr. Quick Coupler Socket	-
18	AH77612	1	Elbow Fitting	-
19	Z32967	1	FITTING	-
20	AR94522	1	Hydr. Quick Coupler Plug	-

HYDRAULIC LINES FOR HYDROSTATIC REEL DRIVE [04C15]
