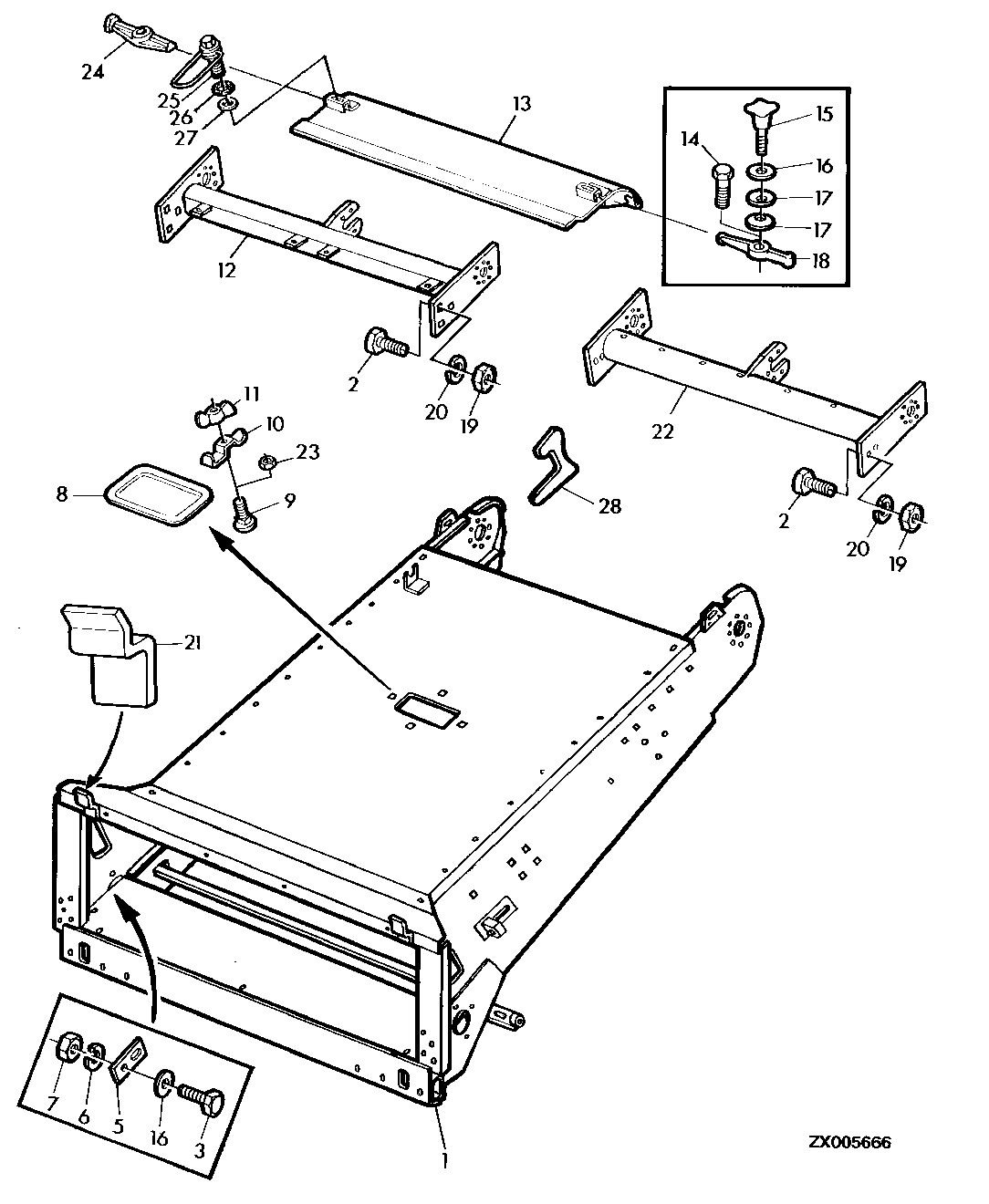

FEEDER CONVEYOR HOUSING AND STABILIZER [05F06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ40293	1	CONVEYOR	(A)
1	AZ38196	1	CASE	-
2	19M7395	4	Cap Screw	M16X40
3	19M7285	1	Cap Screw	M12X30
4	24M7036	1	Washer	9MM
5	Z39077	1	STRAP	(B)
6	12M7014	1	Lock Washer	12MM
7	14M7031	1	Nut	M12
8	Z20713	1	Cover	-
9	03M7054	1	Bolt	M8X20
10	Z20367	4	Clamp	-
11	14M7020	1	Wing Nut	M8
12	AZ38081	1	STABILIZER	-
13	AZ26254	1	COVER	-
14	19M8298	1	CAP SCREW	AR L.H. M12X1,5X30
15	AZ18662	2	HANDLE	(ORD AZ39183, Z11852, Z21157 Z35271)
16	24M7047	2	Washer	13MM
17	12M6191	4	Disk Spring	12,2MM
18	Z10681	2	LATCH	(ORD AZ39183, Z11852, Z21157 Z35271)
19	14M7142	4	Nut	M16
20	12M7017	4	LOCK WASHER	16MM
21	Z35149	2	HOLDER	-
22	AZ34008	1	STABILIZER	(A)
23	14M7029	1	Nut	AR M8
24	Z11852	2	Retainer	(SUB FOR Z10681)
25	AZ39183	2	Screw	(SUB FOR AZ18662)
26	Z35271	2	Bushing	-
27	Z21157	2	Washer	-
28	AZ47261	1	MOUNTING PARTS	-
28	AZ47260	1	MOUNTING PARTS	(A)

FEEDER CONVEYOR HOUSING AND STABILIZER [05F06]
