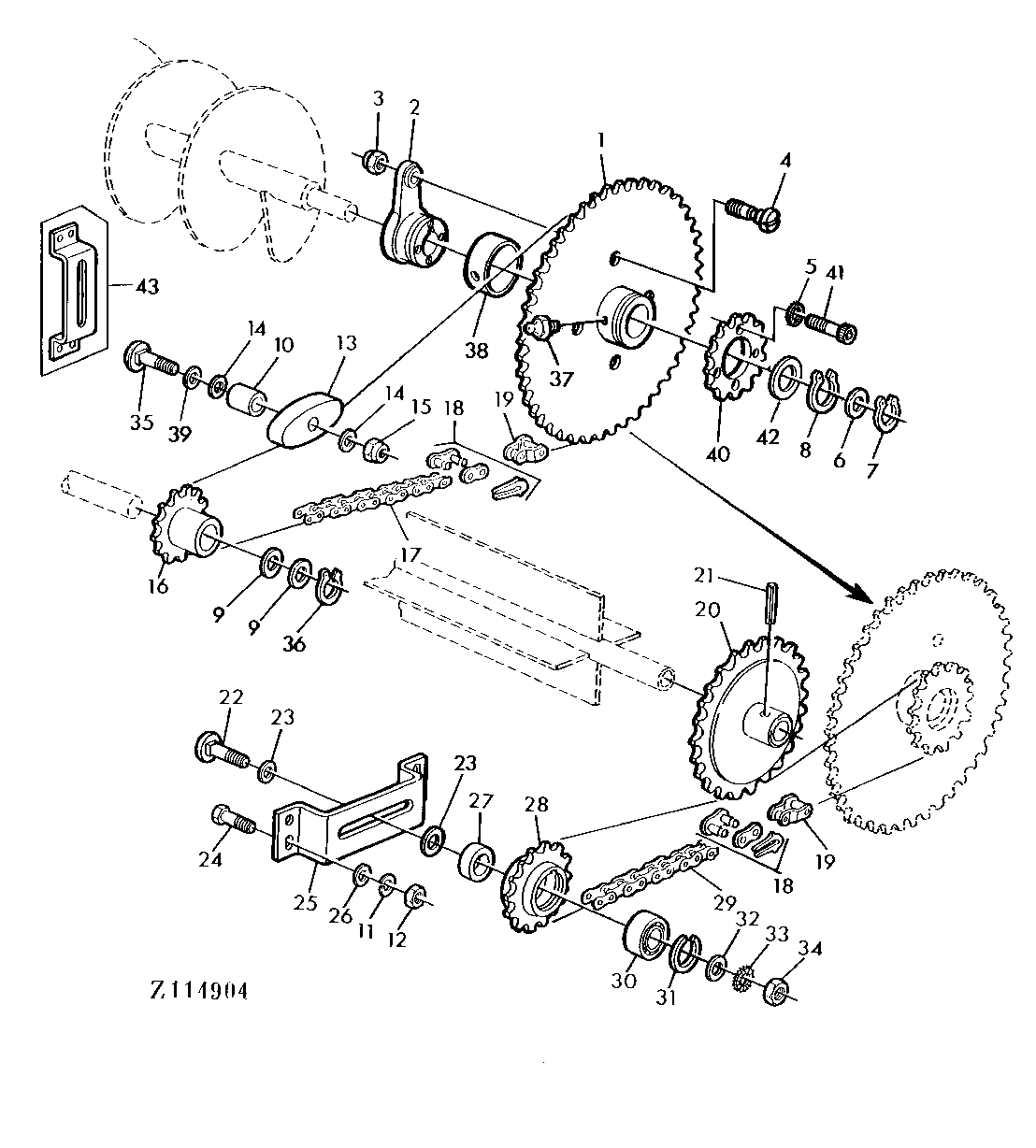

DRIVE-UNLOADING AUGER AND PADDLE ROLL [06H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35403	1	DRIVE SPROCKET	-
2	Z11577	1	DRIVER	-
3	14M7166	1	Lock Nut	M8
4	Z51254	1	SCREW	-
5	12M7072	1	Lock Washer	8MM
6	24M7286	1	Washer	36X45X1MM
7	40M1833	1	Snap Ring	35X1,5MM
8	40M1839	1	Snap Ring	50X2MM
9	24M7302	1	SHIM	32X45X0,5MM
10	Z44212	1	BUSHING	-
11	12M7008	1	LOCK WASHER	8MM
12	14M7029	1	Nut	M8
13	Z44031	1	Tightener	-
14	24M7178	1	Washer	10,5MM
15	14M7167	1	Lock Nut	M10
16	Z11079	1	CHAIN SPROCKET	-
17	AZ32301	1	ROLLER CHAIN	L=126, INCL KEYS 18,19
18	AL14209	1	LINK	-
19	AZ12882	1	LINK	-
20	AZ32300	1	CHAIN SPROCKET	-
21	34M7048	1	Spring Pin	8X45MM
22	03M7129	1	BOLT	M16X55
23	L18889	1	Washer	-
24	19M7139	1	Cap Screw	M8X20
25	Z42263	1	RETAINER	-
26	24M7036	1	Washer	9MM
27	Z33404	1	Spacer	-
28	Z10398	1	CHAIN SPROCKET	-
29	AZ32304	1	ROLLER CHAIN	L=74, INCL KEY 18
30	JD30324	1	BALL BEARING	-
31	L49514	1	SNAP RING	-
32	24M7041	1	Washer	16MM
33	12M7052	1	LOCK WASHER	16MM
34	14M7142	1	Nut	M16
35	03M7104	1	Bolt	M10X70
36	40M1831	1	Snap Ring	30X1,5MM
37	58M7004	1	Lubrication Fitting	M6X1
38	Z44855	1	BUSHING	-
39	24M7042	1	Washer	11,5MM
40	Z44857	1	DRIVE SPROCKET	-
41	19M6616	4	Screw	M8X20
42	24M5640	1	Washer	50X62X1,4MM
43	Z46033	1	RETAINER	-

DRIVE-UNLOADING AUGER AND PADDLE ROLL [06H15]
