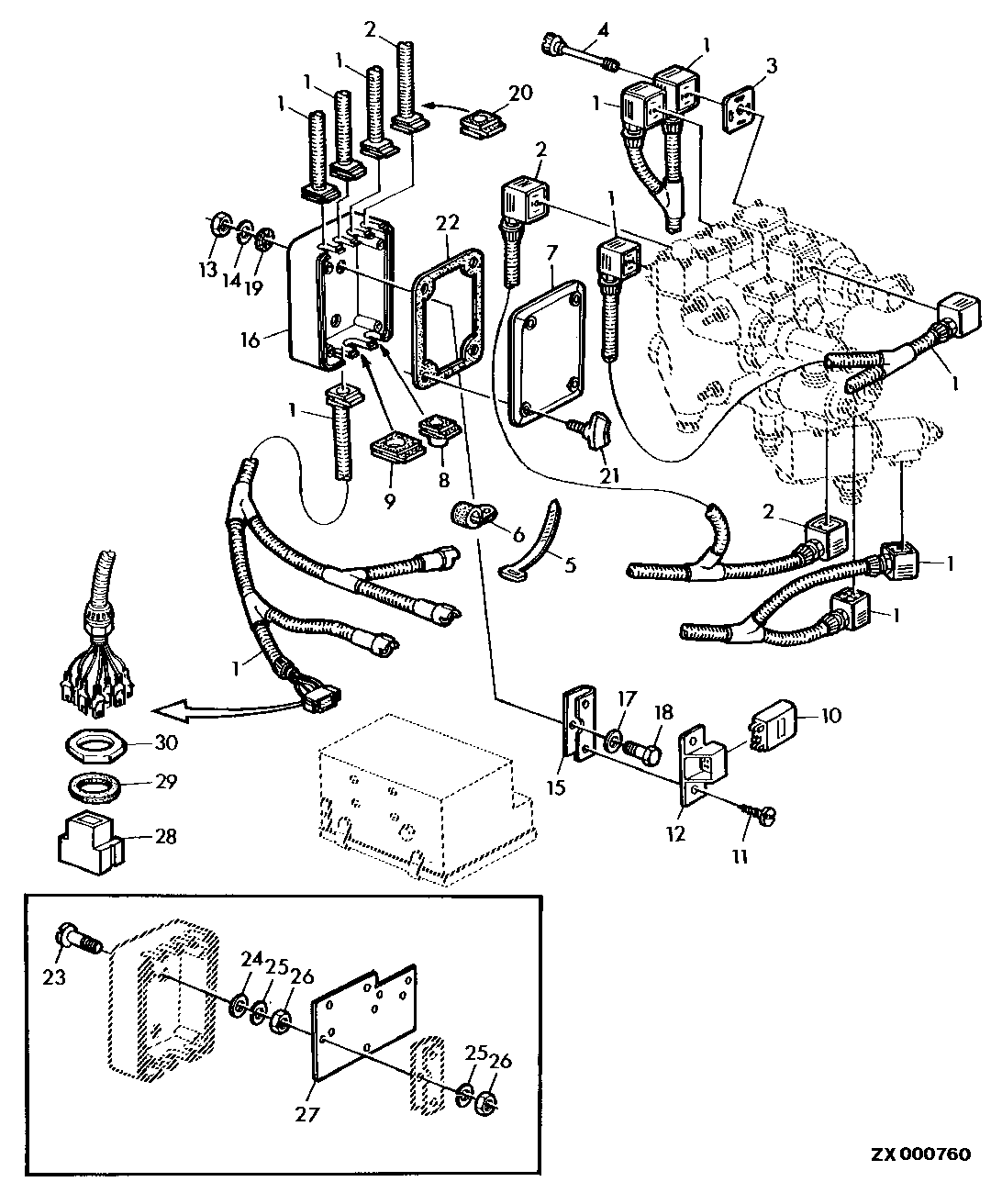

DISTRIBUTOR BOY,RELAY/DIODE BOX,CABLE SOLENOIDS [02E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ39071	1	WIRING HARNESS	(ORDER W/ Z44580, Z44581, 57M7133)
2	AZ39069	1	WIRING HARNESS	-
3	Z48304	1	Gasket	-
4	Z48305	1	Knurled Thumb Screw	-
5	R44302	1	Tie Band	-
6	H75541	1	Clamp	(SUB FOR R46415)
7	Z44526	1	Cover	-
8	Z44056	1	GROMMET	-
9	Z44058	1	Grommet	-
10	AZ44718	1	RELAY	(SUB FOR AZ39070)
11	37M7011	2	SCREW	4.8X9.5MM
12	-	1	Part 12	NSEP
13	14M7027	2	NUT	M6
14	12M7012	2	LOCK WASHER	6MM
15	Z48288	1	CLEVIS	-
16	Z44527	1	Junction Block	-
17	24M7100	1	Washer	7MM
18	19M7077	2	Cap Screw	M6X20
19	Z44062	2	WASHER	-
20	Z44059	4	GROMMET	-
21	21M7344	4	Screw	M6X25
22	Z44525	1	Gasket	-
23	21M7141	2	SCREW	M5X20
24	24M7262	2	Washer	5.3MM
25	12M7011	4	LOCK WASHER	5MM
26	14M7028	4	Nut	M5
27	Z44523	1	PLATE	-
28	57M7133	1	ELEC. CONNECTOR HOUSING	(FOR AZ39071)
29	Z44580	1	Seal	(FOR AZ39071)
30	Z44581	1	NUT	(FOR AZ39071)

DISTRIBUTOR BOY,RELAY/DIODE BOX,CABLE SOLENOIDS [02E15]

Нет текстового описания
