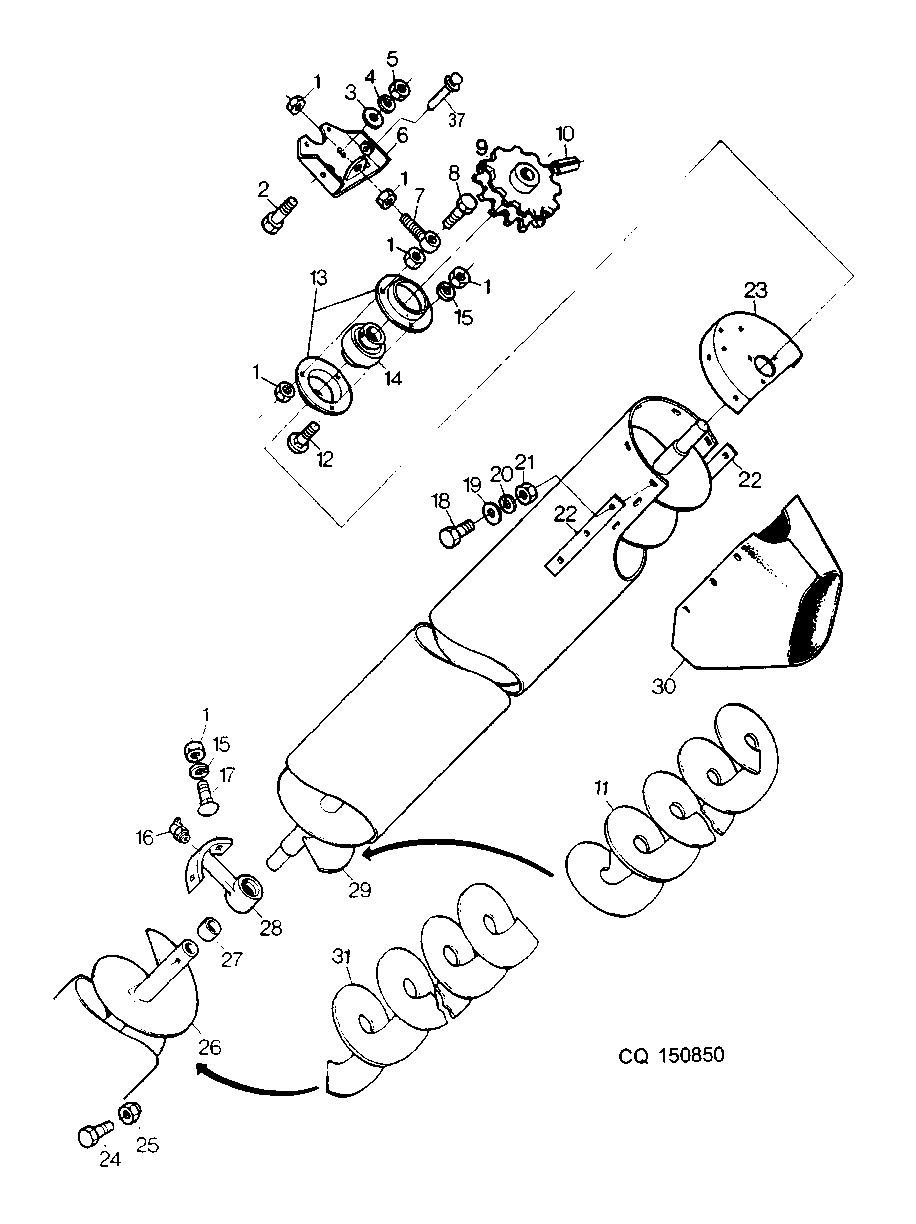

TUBO DE DESCARGA EXTRA LONGO (PARTE SUPERIOR)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7140	1	Nut	M10
2	19M7268	1	Cap Screw	M12X25
3	24M7038	1	Washer	14X24MM
4	12M7067	1	Lock Washer	12MM
5	14M7031	1	Nut	M12
6	DQ17092	1	SUPPORT	-
7	S03066	1	Eyebolt	-
8	19M7183	1	Cap Screw	M10X40
9	CQ24458	1	Chain Sprocket	Z13
10	34M7048	1	Spring Pin	8X45MM
11	CQ24482	1	HELICOIDE	-
12	03M7088	1	Bolt	M10X20
13	Z37382	2	Pressed Flanged Housing	-
14	DQ09151	1	Ball Bearing	-
15	12M7066	1	Lock Washer	10MM
16	58M5578	1	Lubrication Fitting	M10
17	03M7085	1	Bolt	M10X30
18	19M7560	1	Cap Screw	M6X16
19	CQ01248	1	Washer	6,4X18MM
20	12M7006	1	Lock Washer	6MM
21	14M7027	1	NUT	M6
22	CQ13453	1	Angle	-
23	DQ16883	1	COVER	-
24	19M7495	1	Cap Screw	M16X100
25	14M7170	1	Lock Nut	M16
26	DQ24484	1	AUGER	-
27	Z37227	1	Bushing	-
28	Z11095	1	Bearing	-
29	DQ24486	1	AUGER	-
30	CQ18742	1	APRON	-
31	CQ24483	1	AUGER	-
