TUBERIAS HIDRAULICAS - ELEVACION DE LA PLATAFORMA

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ21602	1	Oil Line	0 12MM INCL KEYS 3, 4
2	DQ03950	1	FITTING	INCL KEYS 3,4
3	S01146	1	Tube Nut	-
4	S01391	1	Sleeve Fitting	-
5	DQ21601	1	PIPE	0 12MM INCL KEYS 3,4
6	CQ22580	1	Clamp	-
7	CQ17023	1	Support	-
8	19M7557	1	Cap Screw	M10X16
9	12M7066	1	Lock Washer	10MM
10	14M7140	1	Nut	M10
11	14M7165	1	Lock Nut	M6
12	CQ34368	2	Channel	-
13	CQ03812	2	Clamp	-
14	19M7318	1	Screw	M6X30
15	19M7167	1	Cap Screw	M10X25
16	24M7040	1	Washer	11X21X2MM
17	CQ15483	1	Angle	-
18	12M7066	1	Lock Washer	10MM
19	14M7140	1	Nut	M10
20	DQ16990	3	HOSE	-
21	AS01103	3	FITTING	INCL KEYS 3,4
22	S06100	1	Washer	-
23	AS01113	2	FITTING	INCL KEYS 3,4
24	CQ34367	1	Angle	-
25	CQ03819	1	Clamp	-
26	19M7299	1	Cap Screw	M6X45
27	AS01114	1	FITTING	INCL KEYS 3,4
28	CQ04216	1	Washer	-
29	DQ07655	1	FITTING	INCL KEYS 3,4
30	DQ22365	1	Oil Line	0 12MM INCL KEYS 3,4
31	DQ08202	1	PIPE	0 12MM INCL KEYS 3,4
32	DQ23641	1	TUBO	0 12MM INCL KEYS 3,4
33	DQ07834	1	PIPE	0 12MM INCL KEYS 3,4
34	CQ03797	1	Clamp	-
35	19M7177	1	Cap Screw	M6X35
36	SG11001	1	Hydraulic Accumulator	-
37	FA03901	1	Nut	-
38	DQ17411	1	PIPE	0 12MM
39	DQ03962	2	Clamp	-
40	T77857	1	O-Ring	-
41	T77716	1	ANEL O	-
42	CQ33811	2	Strap	-
43	S06100	1	Washer	-
-	38H5031	1	Tee Fitting	-
-	DQ32319	1	Tube	-
-	38H1276	1	Adapter Fitting	-
-	DQ32622	1	TUBO	-
-	DQ31069	3	Hose	-
-	38H5003	3	Adapter Fitting	-
-	DQ32441	1	Oil Line	-
-	DQ31542	1	Oil Line	-
-	38H5059	2	Tee Fitting	-
-	DQ32444	1	Tube	-
-	DQ31561	1	Hydraulic Accumulator	-
-	CQ33432	1	Washer	-
-	19M7529	1	Cap Screw	M6X55
-	CQ30790	1	Fitting	-
-	DQ32445	1	TUBO	-
-	DQ32438	1	Oil Line	-
-	DQ32443	1	Tube	0 12MM

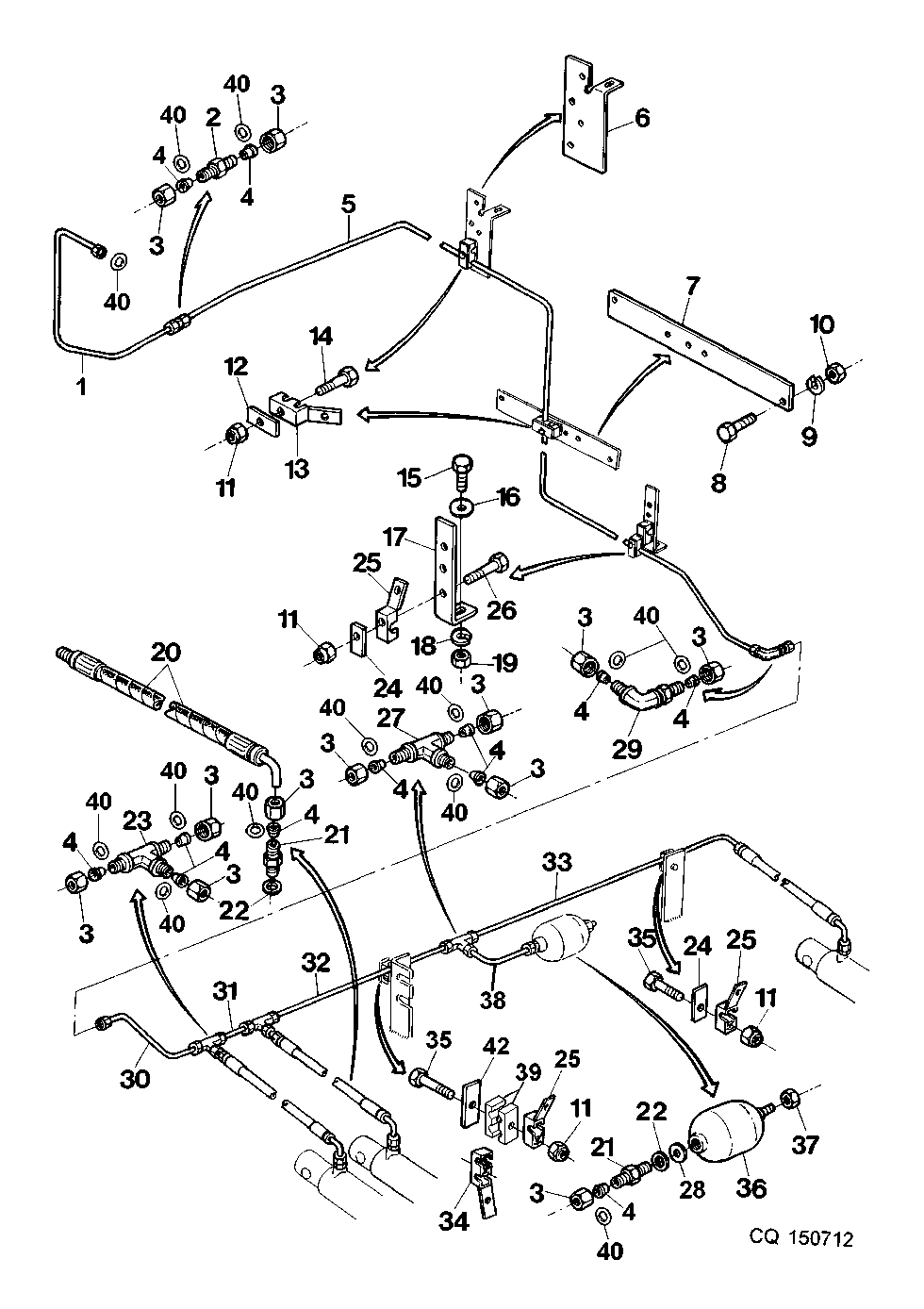

TUBERIAS HIDRAULICAS - ELEVACION DE LA PLATAFORMA

Нет текстового описания
