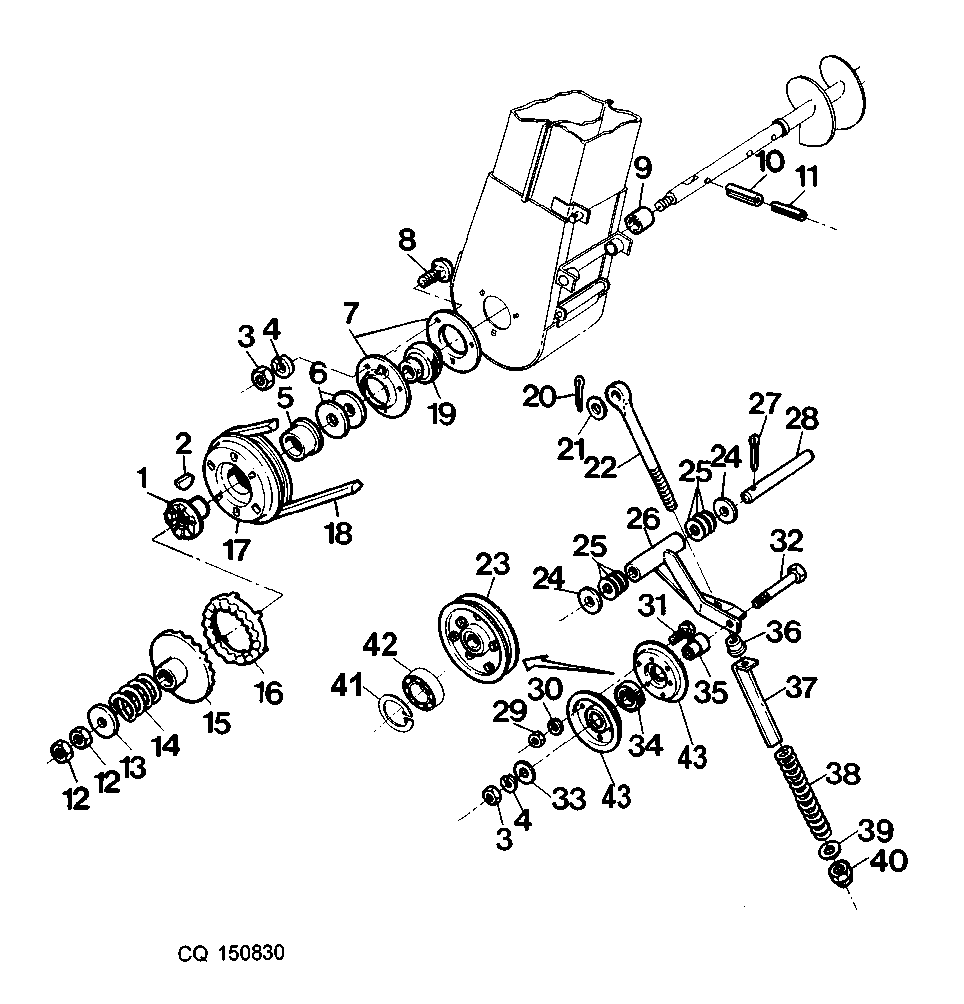

TRANSMISSÃO DO ELEVADOR DO GRÃO LIMPO

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ14166	1	DRIVER	-
2	26M6733	1	Shaft Key	8X13MM
3	14M7140	1	Nut	M10
4	12M7066	1	Lock Washer	10MM
5	Z42282	1	Bushing	-
6	Z42551	2	Washer	-
7	DQ12466	1	Bearing Housing W/O Bearing	-
8	03M7017	1	Bolt	M10X25
9	CQ14185	1	SPACER	-
10	34M7042	1	Spring Pin	6X40MM
11	CQ06628	1	Spring Pin	3,5X40MM
12	14M7240	1	Nut	M24
13	CQ27766	1	Washer	-
14	Z38293	1	Compression Spring	-
15	Z11501	1	Slip Clutch	-
16	Z11184	1	Slip Clutch	-
17	DQ13665	1	PULLEY	INCL KEYS 5 E 8
18	CQ13837	1	Belt Set	-
19	DQ03202	1	BEARING	-
20	11M7012	1	Cotter Pin	3,2X16MM
21	24M7040	1	Washer	11X21X2MM
22	CQ14207	1	Eyebolt	-
23	DQ10692	1	Pulley	INCL KEYS 32 -34, 37
24	24M7049	1	Washer	18X30MM
25	J16160	6	Shim	17X48X26,6M
26	DQ10810	1	Support	-
27	11M7037	1	COTTER PIN	6,3X36MM
28	CQ10803	1	Pin Fastener	-
29	14M7027	1	NUT	M6
30	12M7006	1	Lock Washer	6MM
31	19M6614	1	Cap Screw	M6X12
32	19M7181	1	Cap Screw	M10X55
33	24M7101	1	Washer	11X34MMX3
34	13P1015	1	Ball Bearing	-
35	CQ13667	1	Spacer	-
36	Z31550	1	BUSHING	-
37	Z44990	1	Angle	-
38	L20624	1	Compression Spring	-
39	24M7178	1	Washer	10,5X30X2,5MM
40	14M7167	1	Lock Nut	M10
41	40M1865	1	Snap Ring	52X2MM
42	13P1015	1	Ball Bearing	-
43	CQ31467	1	Pulley	-
-	CQ06670	1	Washer	13X38MM
-	CQ31468	1	Spacer	-
-	19M7214	1	Cap Screw	M12X70
-	DQ31471	1	Support	-
-	CQ31965	1	V-Belt	-
-	DQ31495	1	Pulley	-
-	Z11687	1	Clutch Disk	-
-	Z11338	1	CLUTCH DISK	-
-	03M7088	1	Bolt	M10X20
-	Z11337	1	CLUTCH DISK	-

TRANSMISSÃO DO ELEVADOR DO GRÃO LIMPO
