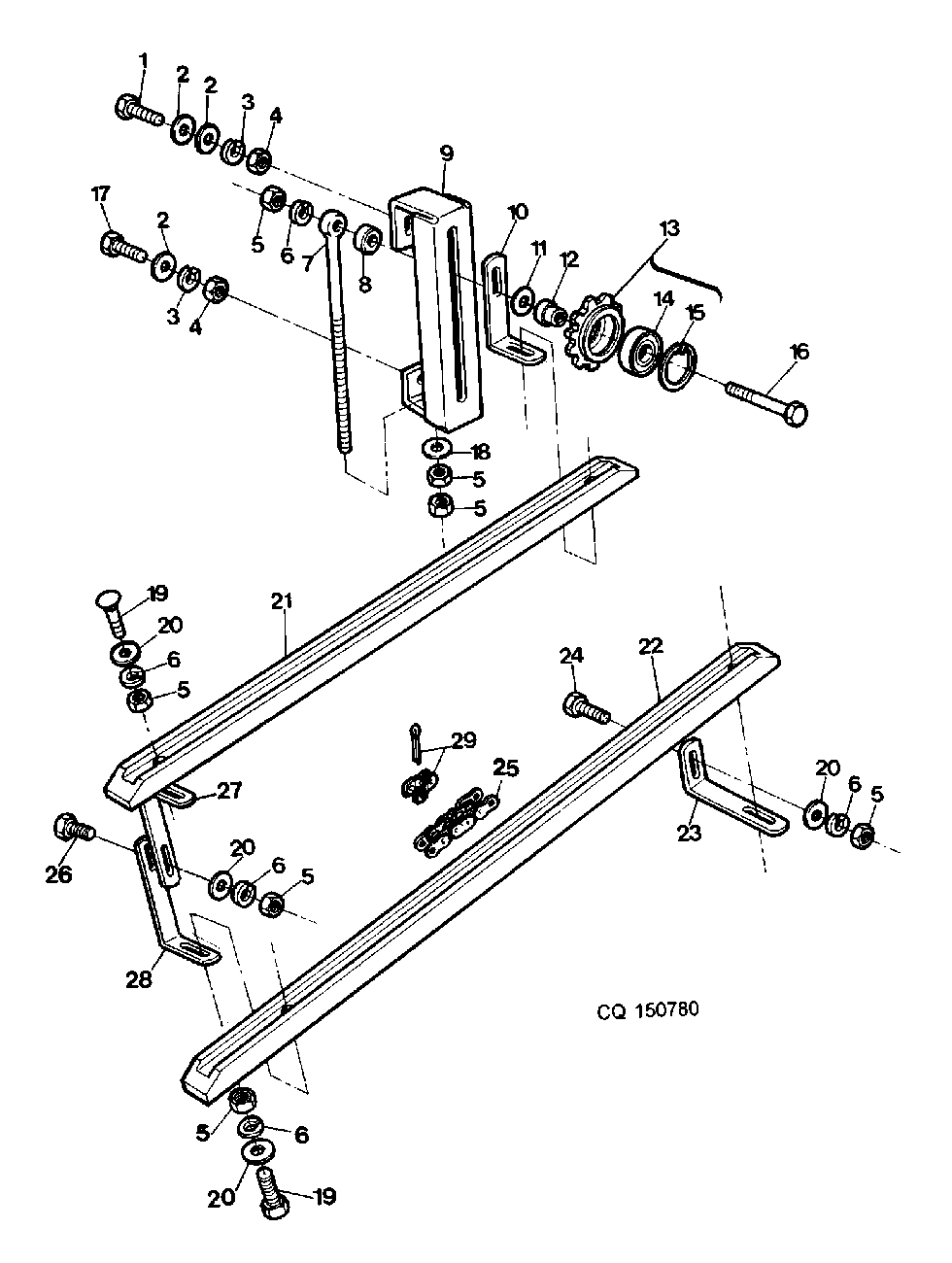

TRANSMISION PARA PLATAFORMA DE CORTE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7744	1	Cap Screw	M12X35 MASTER
2	24M7038	1	Washer	14X24MM
3	12M7067	1	Lock Washer	12MM
4	14M7031	1	Nut	M12
5	14M7140	1	Nut	M10
6	12M7066	1	Lock Washer	10MM
7	S06023	1	Screw	-
8	CQ04931	1	Spacer	-
9	CQ16397	1	Support	-
10	CQ09745	1	Angle	-
11	CQ06671	1	Washer	10,5X24X2MM
12	CQ22235	1	Spacer	-
13	DQ10756	1	Chain Sprocket	Z 12 INCL KEYS 14,15
14	DQ04311	1	Ball Bearing	-
15	CQ00076	1	Snap Ring	47X1,75MM
16	19M7408	1	Cap Screw	M10X90
17	19M7285	1	Cap Screw	M12X30 MASTER
18	24M7178	1	Washer	10,5X30X2,5MM
19	03M7085	1	Bolt	M10X30 MASTER
20	24M7040	1	Washer	11X21X2MM
21	CQ09762	1	GUIDE	MASTER
22	CQ09761	1	GUIDE	MASTER
23	CQ04305	1	Angle	MASTER
24	19M7168	1	Cap Screw	M10X30
25	DQ17319	1	CHAIN	L 143 MASTER
26	19M7169	1	Cap Screw	M10X35
27	CQ10063	1	Angle	-
28	CQ04304	1	Angle	ALIMENTADOR DEL CILINDRO CORTO
29	SG16601	1	Chain Link	-
-	19M7169	1	Cap Screw	M10X35
-	DQ04300	1	CHAIN	L 141 ALIMENTADOR DEL CILINDRO CORTO
