Открытый узел

TRANSMISION - ESPARCIDOR DE GRANZAS

TRANSMISION - ESPARCIDOR DE GRANZAS

TRANSMISION - ESPARCIDOR DE GRANZAS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

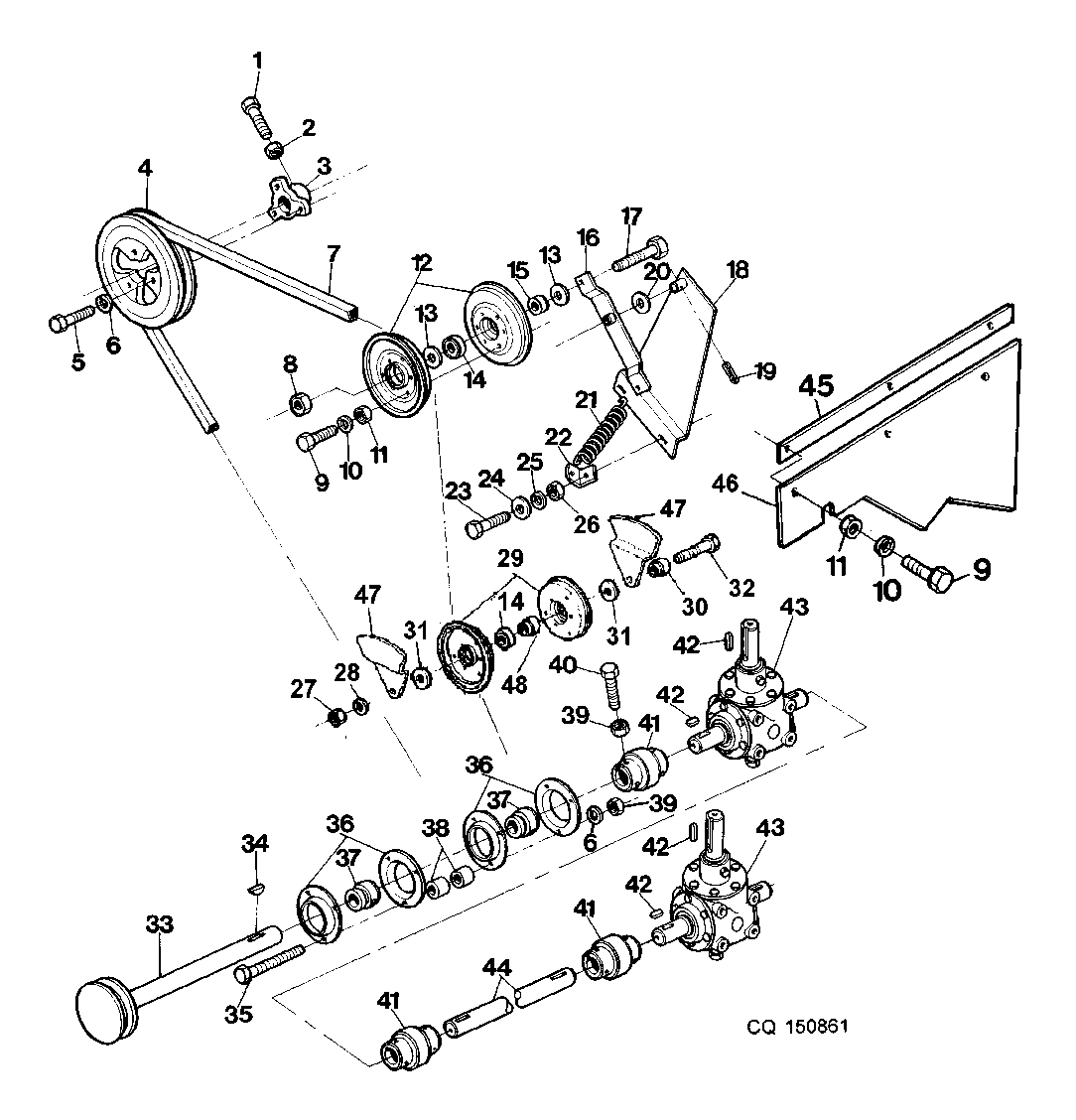

TRANSMISION - ESPARCIDOR DE GRANZAS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7288	1	Cap Screw	M8X30
2	14M7151	1	Nut	M8
3	CQ24240	1	CUBO	-
4	CQ24184	1	Pulley	-
5	19M7288	1	Cap Screw	M8X30
6	12M7065	1	Lock Washer	5MM
7	CQ24186	1	V-Belt	-
8	14M7168	1	Lock Nut	M12
9	19M7560	1	Cap Screw	M6X16
10	12M7006	1	Lock Washer	6MM
11	14M7027	1	NUT	M6
12	CQ10667	2	Pulley	-
13	CQ05126	2	Washer	14X40X3
14	13P1015	1	Ball Bearing	-
15	CQ24077	1	Spacer	-
16	DQ24071	1	Support	-
17	19M7387	1	Cap Screw	M12X40
18	DQ24076	1	Support	-
19	34M7029	1	Spring Pin	4X30MM
20	L18947L	1	ARRUELA LISA	20,5X32MM
21	L19219L	1	Extension Spring	-
22	CQ00821	1	Angle	-
23	19M7318	1	Screw	M6X30
24	CQ01248	2	Washer	6,4X18MM
25	12M7006	1	Lock Washer	6MM
26	14M7027	1	NUT	M6
27	14M7031	1	Nut	M12
28	12M7067	1	Lock Washer	12MM
29	CQ10666	2	Pulley	-
30	CQ24391	1	Spacer	-
31	CQ05126	2	Washer	14X40X3
32	19M7214	1	Cap Screw	M12X70
33	DQ24181	1	Shaft	-
34	CQ05067	3	Key	-
35	19M7274	1	Cap Screw	M8X70
36	DQ15125	2	Flange	-
37	13P1002	2	Ball Bearing	-
38	CQ00082	6	Bushing	-
39	14M7029	1	Nut	M8
40	19M7163	1	Cap Screw	M8X25
41	DQ24137	3	Splined Coupling	-
42	49M4049	5	Key	-
43	DQ24135	2	Box	-
44	CQ24182	1	Shaft	-
45	CQ24836	1	Strap	-
46	CQ25491	1	Guard	-
47	CQ30402	2	Elec. Connector Terminal	-
48	CQ24077	1	Spacer	-
-	CQ30568	1	Spacer	-
-	DQ10692	1	Pulley	-
-	DQ10691	1	Pulley	-
-	DQ28753	1	Support	-
-	CQ28674	1	Extension Spring	-
