TENSOR Y ACCIONAMIENTO DEL ELEVADOR DE RETRILLA

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ02494	1	SPACER	-
2	34M7050	1	Spring Pin	8X55MM
3	CQ21853	1	Chain Sprocket	-
4	Z35314	2	Bail	-
5	AZ35564	2	TURNBUCKLE	-
6	14M7031	1	Nut	M12
7	AZ35568	2	SUPPORT	-
8	19M7557	1	Cap Screw	M10X16
9	DQ15126	1	Flange	-
10	13P1004	2	Ball Bearing	-
11	34M7045	1	Spring Pin	6X60MM
12	34M7055	1	Spring Pin	10X60MM
13	DQ19141	1	Chain Sprocket	Z 20
14	12M7066	1	Lock Washer	10MM
15	49M4106	1	Shaft Key	8X7X25MM
16	CQ09345	1	Shaft	-
17	14M7240	1	Nut	M24
18	14M7143	1	Nut	M24
19	24M7091	1	Washer	26X44X4
20	CQ27766	1	Washer	-
21	Z38293	1	Compression Spring	-
22	CQ09103	1	Pulley	-
23	Z11184	2	Slip Clutch	-
24	Z10846	1	DRIVER	-
25	CQ06723	1	Spacer	-
26	14M7027	1	NUT	M6
27	12M7006	1	Lock Washer	6MM
28	14M7142	1	Nut	M16
29	12M7069	1	Lock Washer	16MM
30	CQ10664	1	Bushing	-
31	13P1015	1	Ball Bearing	-
32	19M6614	1	Cap Screw	M6X12
33	Z45026	1	V-Belt	-
34	24M7049	1	Washer	18X30MM
35	19M7343	1	Cap Screw	M16X60
36	DQ10692	1	Pulley	INCL KEYS 26, 2, 31, 32
37	CQ05596	1	Spring Washer	-
-	CQ29218	1	Spacer	-

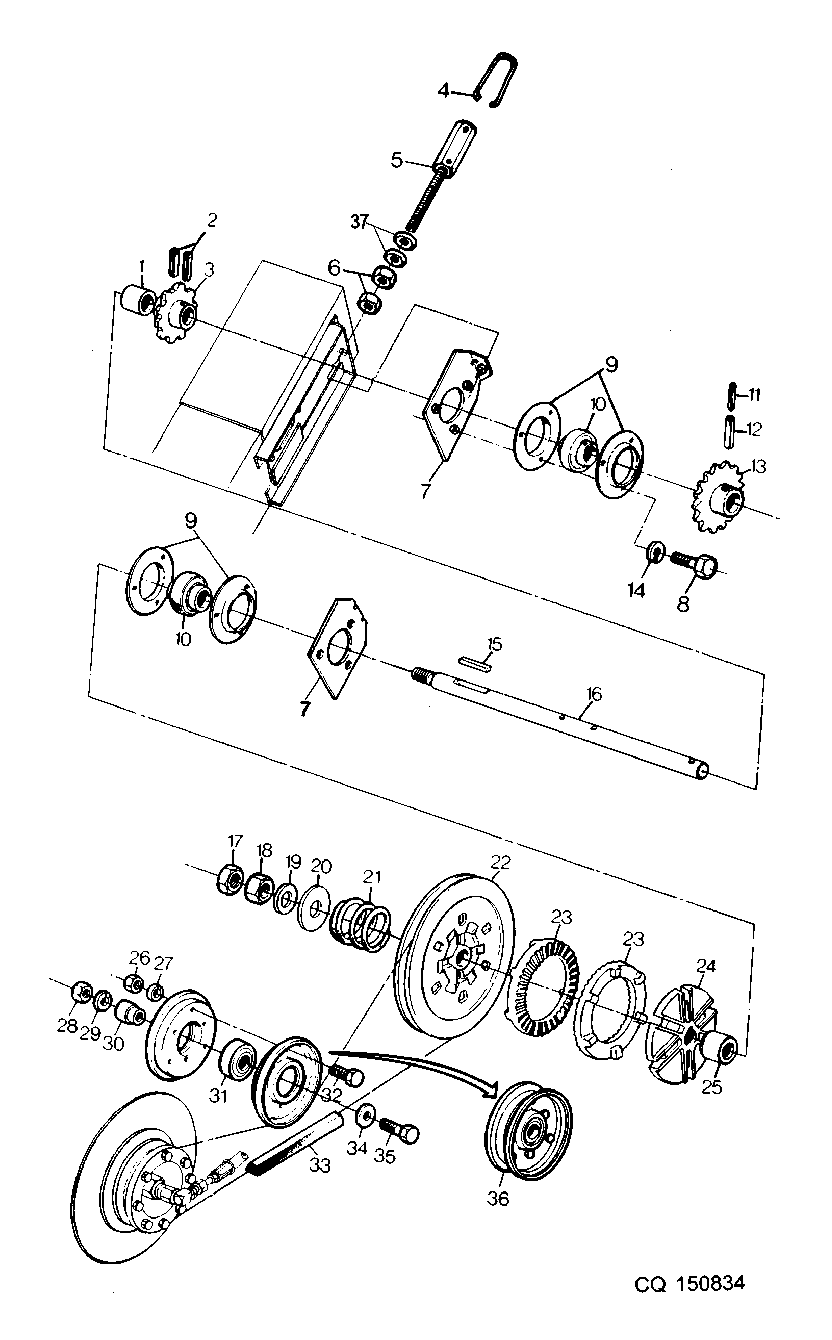

TENSOR Y ACCIONAMIENTO DEL ELEVADOR DE RETRILLA

Нет текстового описания
