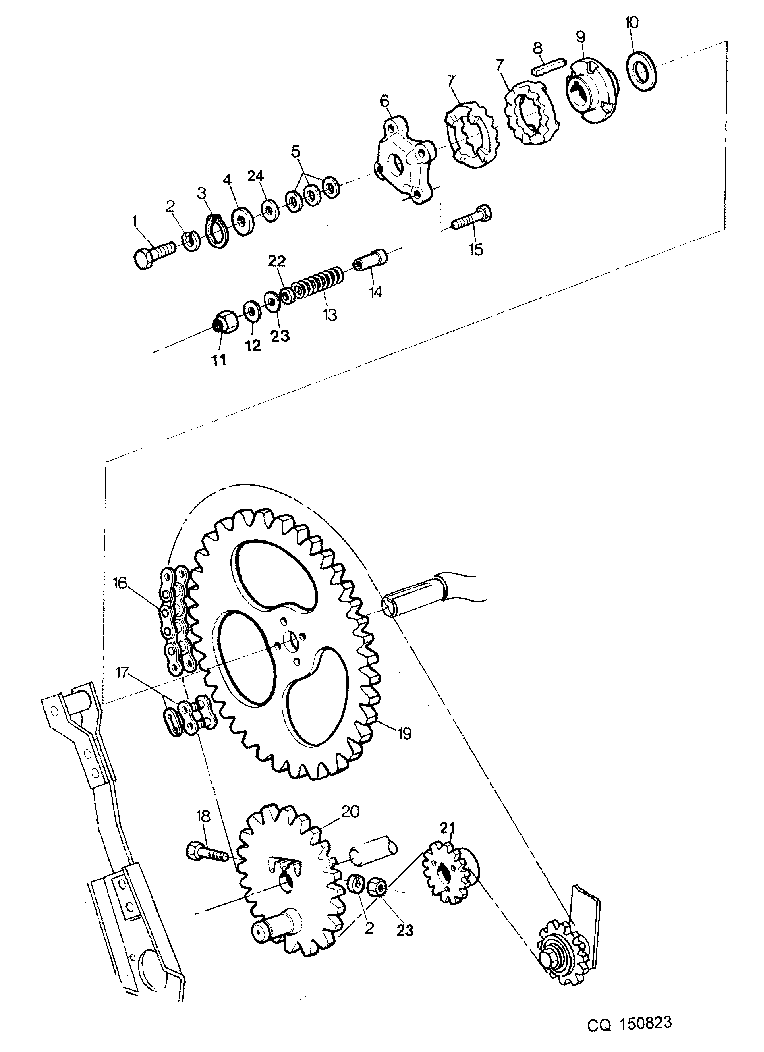

STRAW WALKER AND LOWER CHAFFER BOARD DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7168	1	Cap Screw	M10 X 30
2	12M7066	1	Lock Washer	10 mm
3	40M1858	1	Snap Ring	-
4	24M7101	1	Washer	11 X 34 X 3 mm
5	CQ06671	1	Washer	-
6	CQ00534	1	Housing	-
7	CQ00532	2	Slip Clutch	-
8	49M4836	1	Shaft Key	8 X 7 X 45 mm
9	CQ13105	1	Hub	-
10	H89524	1	Washer	-
11	14M7167	1	Lock Nut	M10
12	24M7178	1	Washer	10.500 X 30 X 2.500 mm
13	S04790	4	Compression Spring	-
14	CQ13099	4	Spacer	-
15	CQ01259	1	Cap Screw	-
16	DQ11204	1	Roller Chain	INCL KEYS 17
17	DQ11228	1	Chain Link	-
18	19M7156	1	Cap Screw	M10 X 60
19	CQ13098	1	Chain Sprocket	Z 59
20	CQ06668	1	SPROCKET	Z 31
21	CQ05889	1	Chain Sprocket	Z 13
22	Z36140	1	Washer	-
23	14M7140	1	Nut	M10
24	CQ01266	1	Shim	-

STRAW WALKER AND LOWER CHAFFER BOARD DRIVE

Нет текстового описания
