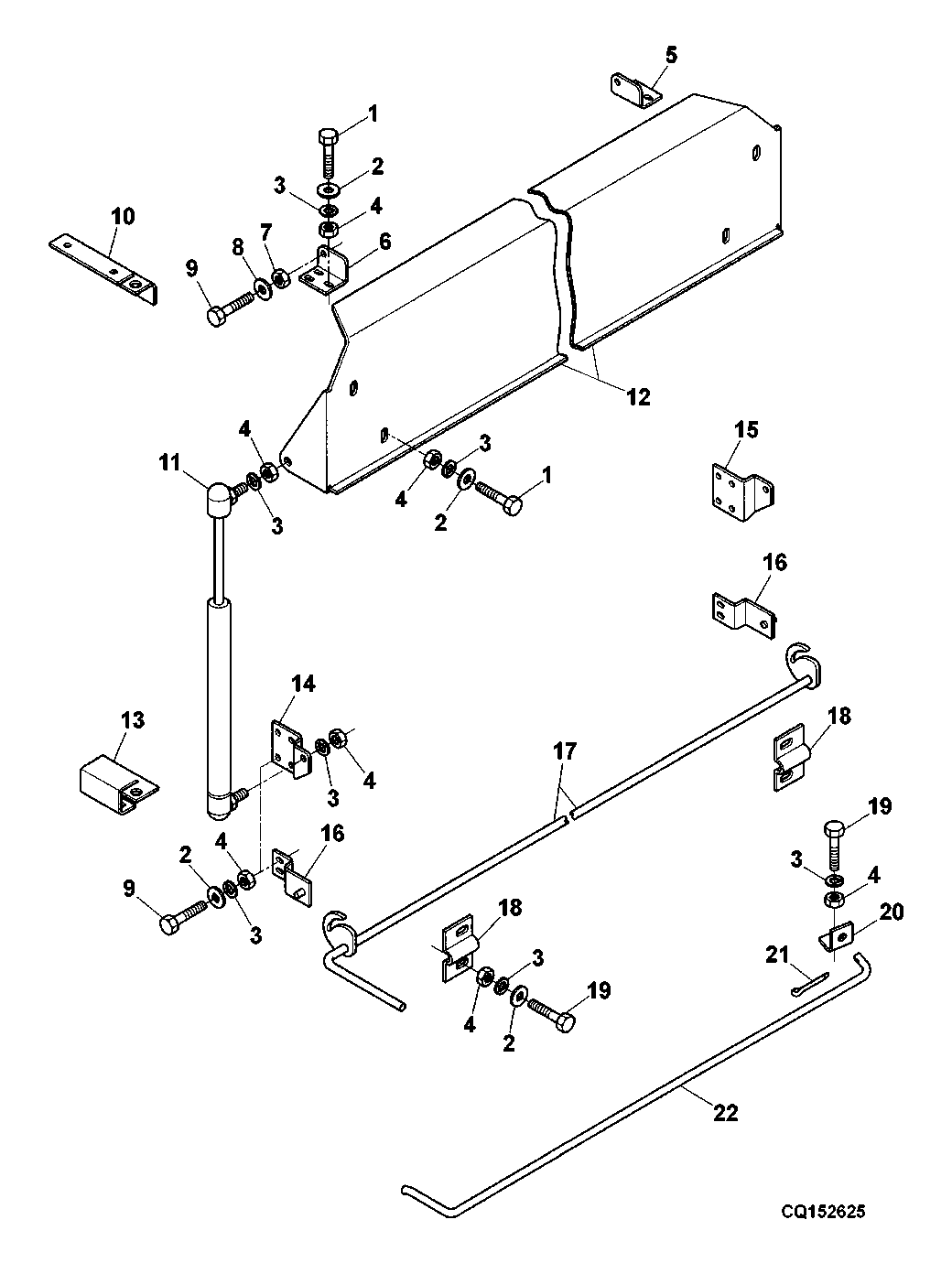

ROTARY RADIATOR SCREEN - ARTICULATION

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M3129	1	Cap Screw	M8X20
2	24M7026	1	Washer	9X17X1,6
3	12M7065	1	Lock Washer	5MM
4	14M7029	1	Nut	M8
5	CQ35665	1	Sheet	-
6	CQ35813	1	Sheet	-
7	14M7166	1	Lock Nut	M8
8	CQ01249	1	Washer	9X28MM
9	19M7139	1	Cap Screw	M8X20
10	CQ35834	1	Reinforcement	-
11	DQ35946	2	Gas Operated Cylinder	-
12	CQ35682	1	ESTRUCTURA	-
13	CQ35900	1	Bracket	-
14	CQ35785	1	Bracket	-
15	CQ35669	1	Bracket	-
16	CQ35864	2	ENGATE	-
17	DQ35865	1	Lever	-
18	CQ36764	2	Clamp	-
19	19M7162	1	Cap Screw	M8X16
20	Z33659	1	ANGLE	-
21	11M7009	1	Cotter Pin	2X16MM
22	CQ35800	1	Fulcrum	-

ROTARY RADIATOR SCREEN - ARTICULATION

Нет текстового описания
