Открытый узел

PANEL LATERAL IZQUIERDO

PANEL LATERAL IZQUIERDO

PANEL LATERAL IZQUIERDO

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

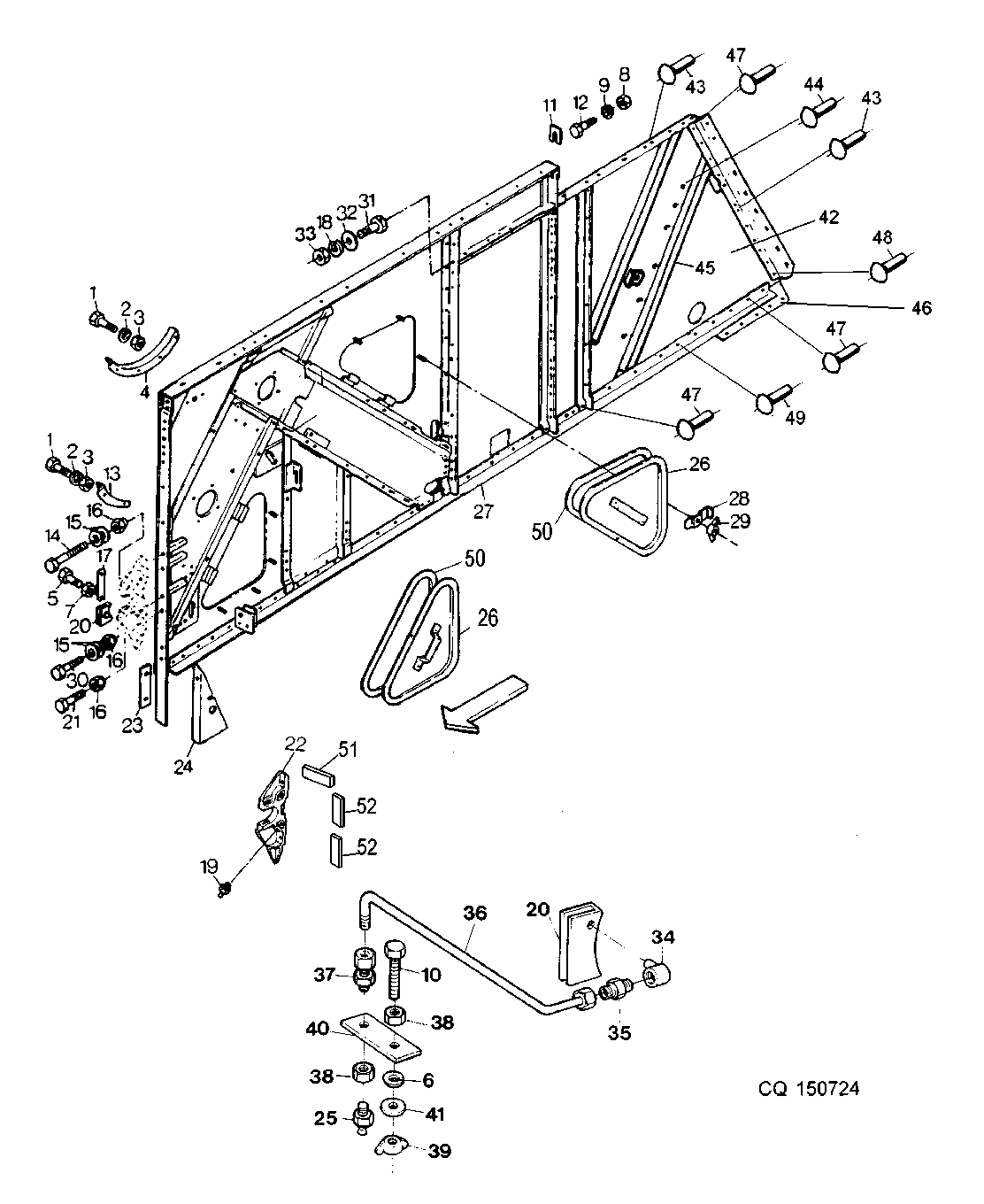

PANEL LATERAL IZQUIERDO

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7560	1	Cap Screw	M6X16
2	12M7006	1	Lock Washer	6MM
3	14M7027	1	NUT	M6
4	Z20913	1	STRIPPER	-
5	19M7166	1	Cap Screw	M10X20
6	12M7006	1	Lock Washer	6MM
7	14M7167	1	Lock Nut	M10
8	14M7140	1	Nut	M10
9	12M7066	1	Lock Washer	10MM
10	19M7286	1	Cap Screw	M6X25
11	Z30298	1	Shim	-
12	19M7168	1	Cap Screw	M10X30
13	Z20912	1	DEFLECTOR	-
14	19M7639	1	Cap Screw	M16X180
15	CQ04844	1	Washer	16,5X40MM
16	14M7170	1	Lock Nut	M16
18	12M7065	1	Lock Washer	5MM
19	58M5574	1	Lubrication Fitting	M8
20	CQ21517	1	Support	-
21	19M7397	1	Cap Screw	M16X50
22	CQ21519	1	Support	-
23	Z33827	1	Strap	-
24	CQ22214	1	Reinforcement	-
25	58M5573	1	Lubrication Fitting	M6
26	DQ13709	2	Window	-
27	DQ23336	1	GRADLE	-
28	Z20367	7	Clamp	-
29	14M7020	1	Wing Nut	M8
30	19M7500	1	Cap Screw	M16X170
31	19M7288	1	Cap Screw	M8X30
32	24M7026	1	Washer	9X17X1,6
33	14M7029	1	Nut	M8
34	CQ21533	1	Pipe Plug	-
35	CQ10022	1	Fitting	-
36	DQ24744	1	Line	-
37	DQ10015	1	Union Fitting	-
38	14M7027	1	NUT	M6
39	14M7019	1	Wing Nut	M8X34,75
40	CQ24733	1	Strap	-
41	24M7088	1	Washer	6,6X12,5X1,6
42	CQ25412	1	Sheet	-
43	16M4989	1	Rivet	6X16
44	16M2522	1	Rivet	6X12
45	DQ25105	1	Reinforcement	-
46	Z32672	1	REINFORCEMENT	-
47	16M7076	1	RIVET	10X32
48	16M1528	1	RIVET	10X28
49	16M2524	1	RIVET	6X18
50	CQ34768	2	Packing	-
-	Z22027	1	Strap	-
-	Z23954	1	Washer	-
-	CQ16238	1	Strap	-
