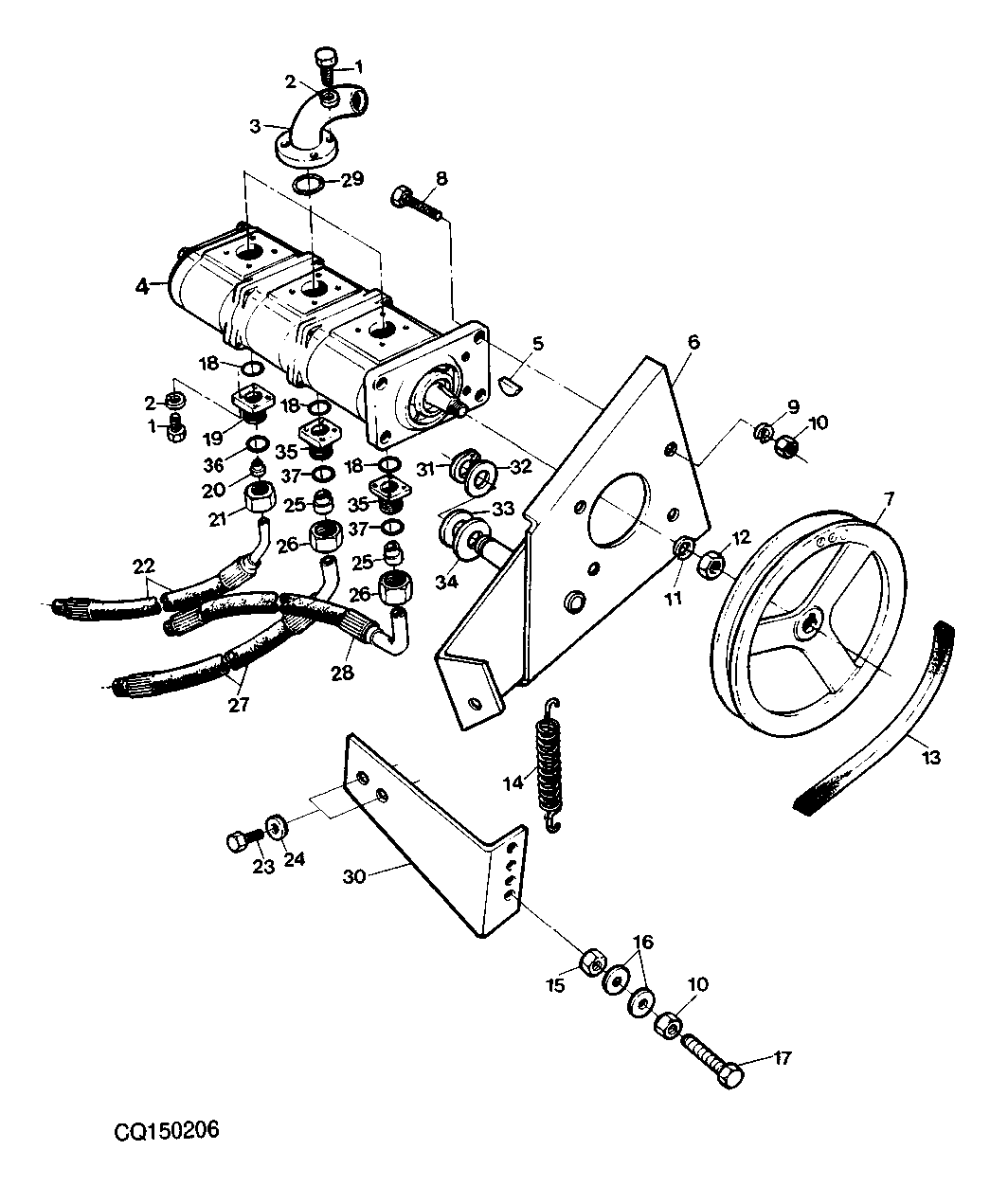

HYDRAULIC PUMP - SUPPORT AND BELT TENSIONER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7177	1	Cap Screw	M6X35
2	12M7006	1	Lock Washer	6MM
3	CQ22581	3	Flange Fitting	-
4	DQ12014	1	PUMP	-
5	26M4221	1	Shaft Key	4X6,5MM
6	DQ15440	1	Support	-
7	Z11109	1	PULLEY	-
8	19M7298	1	Cap Screw	M8X35
9	12M7065	1	Lock Washer	5MM
10	14M7029	1	Nut	M8
11	12M7067	1	Lock Washer	12MM
12	14M7149	1	Nut	M12
13	CQ03492	1	BELT	-
14	Z42383	1	Extension Spring	-
15	14M7166	1	Lock Nut	M8
16	24M7008	1	Washer	8,4X23X1,5
17	19M7288	1	Cap Screw	M8X30
18	12P1013	3	O-Ring	-
19	CQ07877	2	FLANGE	-
20	S01391	1	Sleeve Fitting	-
21	S01146	1	Tube Nut	-
22	DQ22362	1	Hydraulic Hose	-
23	SI041.01	1	HEX BOLT	1/2X1,1/4"
24	SK034.01	1	Arruela de pressão 1/2"	1/2"
25	S01143	1	Sleeve Fitting	-
26	S01142	1	Tube Nut	-
27	DQ22363	1	Hydraulic Hose	-
28	DQ16993	1	HOSE	-
29	12P1011	3	O-Ring	-
30	CQ23882	1	Support	-
31	40M1828	1	Snap Ring	25X1,2MM
32	24M7091	1	Washer	26X44X4
33	L19162	1	Shim	-
34	Z24651	1	WASHER	-
35	CQ07878	1	FLANGE	-
36	T77857	1	O-Ring	-
37	T77932	1	O-Ring	-
-	DQ31073	1	Hose	-
-	DQ31072	1	Hose	-
-	DQ31071	1	Hose	-
-	CQ17755	1	V-Belt	-
-	CQ30809	2	Flange	-
-	CQ30764	1	Flange	-
-	CQ30578	1	Extension Spring	-

HYDRAULIC PUMP - SUPPORT AND BELT TENSIONER
