Открытый узел

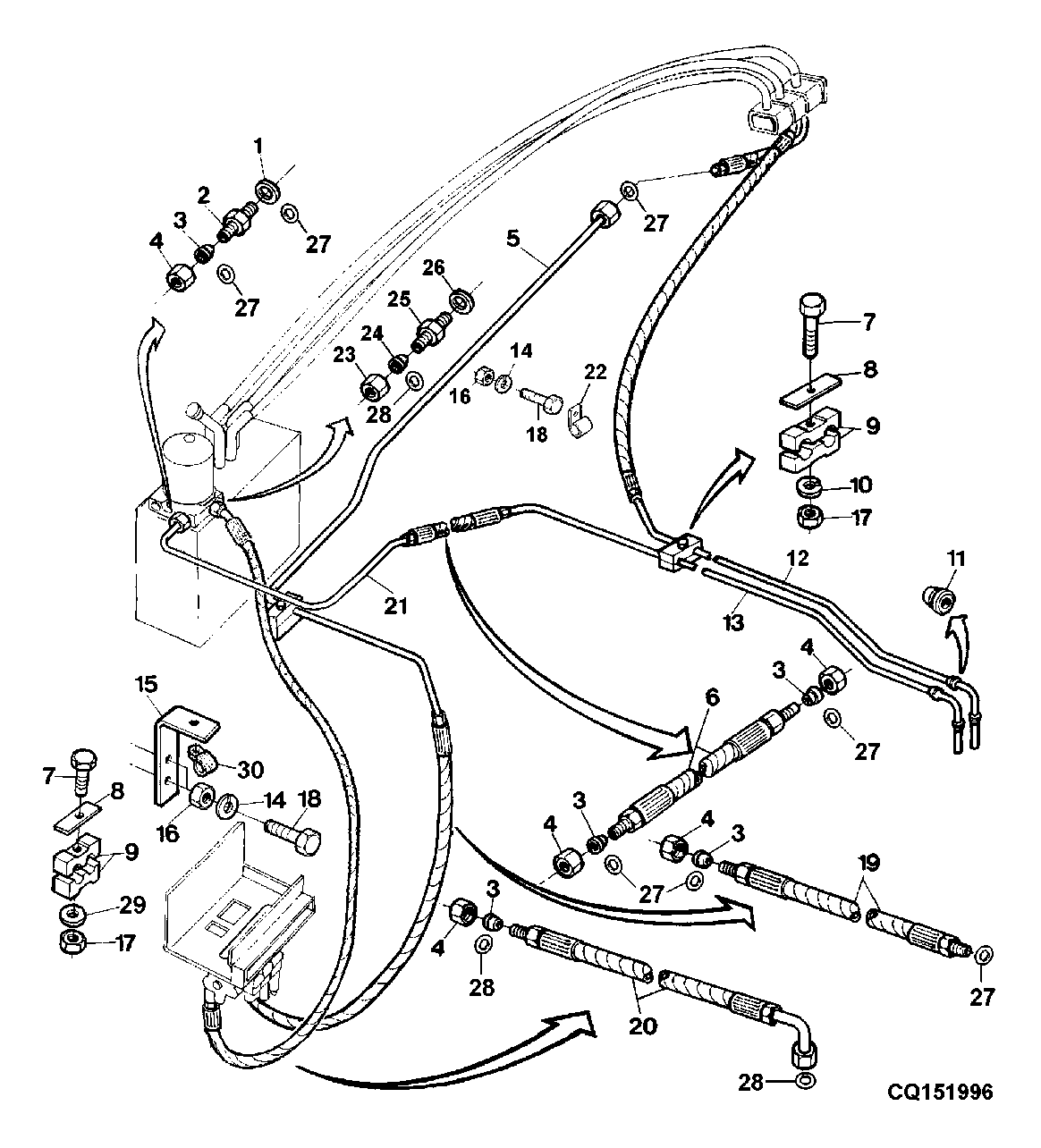

HYDRAULIC LINES, VALVULA, PRESURE, RETURN, CONTROL, VALVE, RESERVOIR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SG02501	1	Washer	-
2	S01393	1	Fitting	INCL KEYS 3,4
3	S01143	1	Sleeve Fitting	-
4	S01142	1	Tube Nut	-
5	DQ28425	1	TUBO	-
6	DQ18617	1	HOSE	-
7	19M7595	1	Cap Screw	M6X50
8	CQ03799	4	STRAP	-
9	DQ04007	4	Clamp	-
10	12M7006	1	Lock Washer	6MM
11	CQ00887	1	GUARD	-
12	DQ22356	1	Oil Line	0 16MM INCL KEYS 3,4
13	DQ17441	1	PIPE	0 16MM INCL KEYS 3,4
14	12M7065	1	Lock Washer	5MM
15	CQ28337	1	Angle	-
16	14M7029	1	Nut	M8
17	14M7165	1	Lock Nut	M6
18	19M7139	1	Cap Screw	M8X20
19	DQ16988	1	HOSE	-
20	DQ29049	1	Hose	-
21	DQ29022	1	TUBO	-
22	T70659	1	Clamp	-
23	S01146	1	Tube Nut	-
24	S01391	1	Sleeve Fitting	-
25	S01389	1	Fitting	-
26	S06100	1	Washer	-
27	T77932	1	O-Ring	-
28	T77858	1	O-Ring	-
-	DQ32655	1	Hose	-
-	DQ31002	1	Hose	-
-	DQ32347	1	TUBO	-
-	DQ36085	1	TUBO	-
-	38H5121	1	Adapter Fitting	-
-	DQ32034	1	Tube	-
-	DQ32345	1	TUBO	-
-	DQ32033	1	Tube	-
-	38H5003	1	Adapter Fitting	INCL KEYS 26
-	DQ31023	1	Hose	-
-	CQ26267	1	Grommet	-
-	CQ33811	1	Strap	-

HYDRAULIC LINES, VALVULA, PRESURE, RETURN, CONTROL, VALVE, RESERVOIR

Нет текстового описания
