ESCALERA DE ACESO A LA PLATAFORMA DEL OPERADOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7168	1	Lock Nut	M12
2	19M7285	1	Cap Screw	M12X30
3	DQ03513	1	Ladder	-
4	CQ03530	1	Support	-
5	14M7140	1	Nut	M10
6	12M7066	1	Lock Washer	10MM
7	24M7040	1	Washer	11X21X2MM
8	19M7167	1	Cap Screw	M10X25
9	DQ03519	1	Ladder	-
10	CQ03531	1	Angle	-
11	14M7027	1	NUT	M6
12	12M7006	1	Lock Washer	6MM
13	24M7088	1	Washer	6,6X12,5X1,6
14	21M7088	1	SCREW	M6X12
15	14M7166	1	Lock Nut	M8
16	24M7026	1	Washer	9X17X1,6
17	21M7096	1	Bolt	M8X25
18	CQ01248	1	Washer	6,4X18MM
19	Z40844	1	HOLDER	-
20	ED024.01	1	HANDLE	-
21	19M7181	1	Cap Screw	M10X55
22	Z40843	2	BUSHING	-
23	AZ30421	1	Step	-
24	Z39019	1	Rope	-
25	CQ13591	1	Step	-
26	19M7557	1	Cap Screw	M10X16

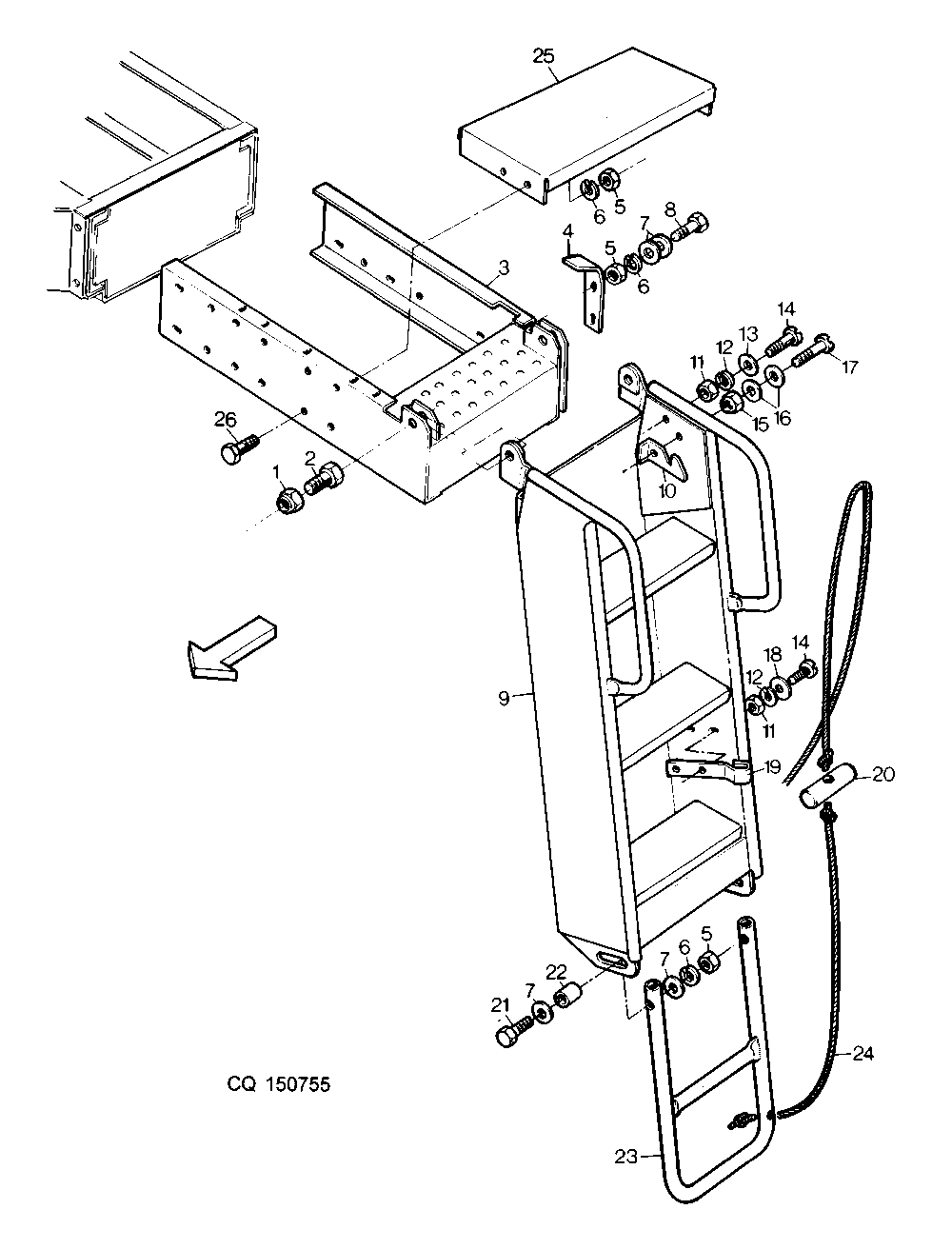

ESCALERA DE ACESO A LA PLATAFORMA DEL OPERADOR

Нет текстового описания
