CUTTING PLATFORM - DRIVE SHAFT (SHORT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	2	LINK CHAIN	L 13
2	CQ00480	1	Snap Ring	26X2MM
3	DQ00040	2	Chain Sprocket	Z 14
4	CQ00037	6	BALL	-
5	CQ00039	2	Barrel	-
6	N103659	2	Compression Spring	-
7	CQ00031	2	Cover	-
8	40M1840	1	Snap Ring	52X2MM
9	19M7167	1	Cap Screw	M10X25
10	CQ04302	1	Chain Sprocket	Z 22
11	19M7166	1	Cap Screw	M10X20
12	CQ02190	1	Hub	-
13	19M7168	1	Cap Screw	M10X30
14	CQ01258	4	Pressed Flanged Housing	-
15	DQ00651	2	Ball Bearing	INCL KEYS 16
16	22M7081	1	Set Screw	M10X10
17	12M7066	1	Lock Washer	10MM
18	14M7140	1	Nut	M10
19	CQ02790	1	Key	-
20	CQ21704	1	Shaft	-
21	CQ30967	3	Spacer	-
22	19M7479	1	Cap Screw	M10X80

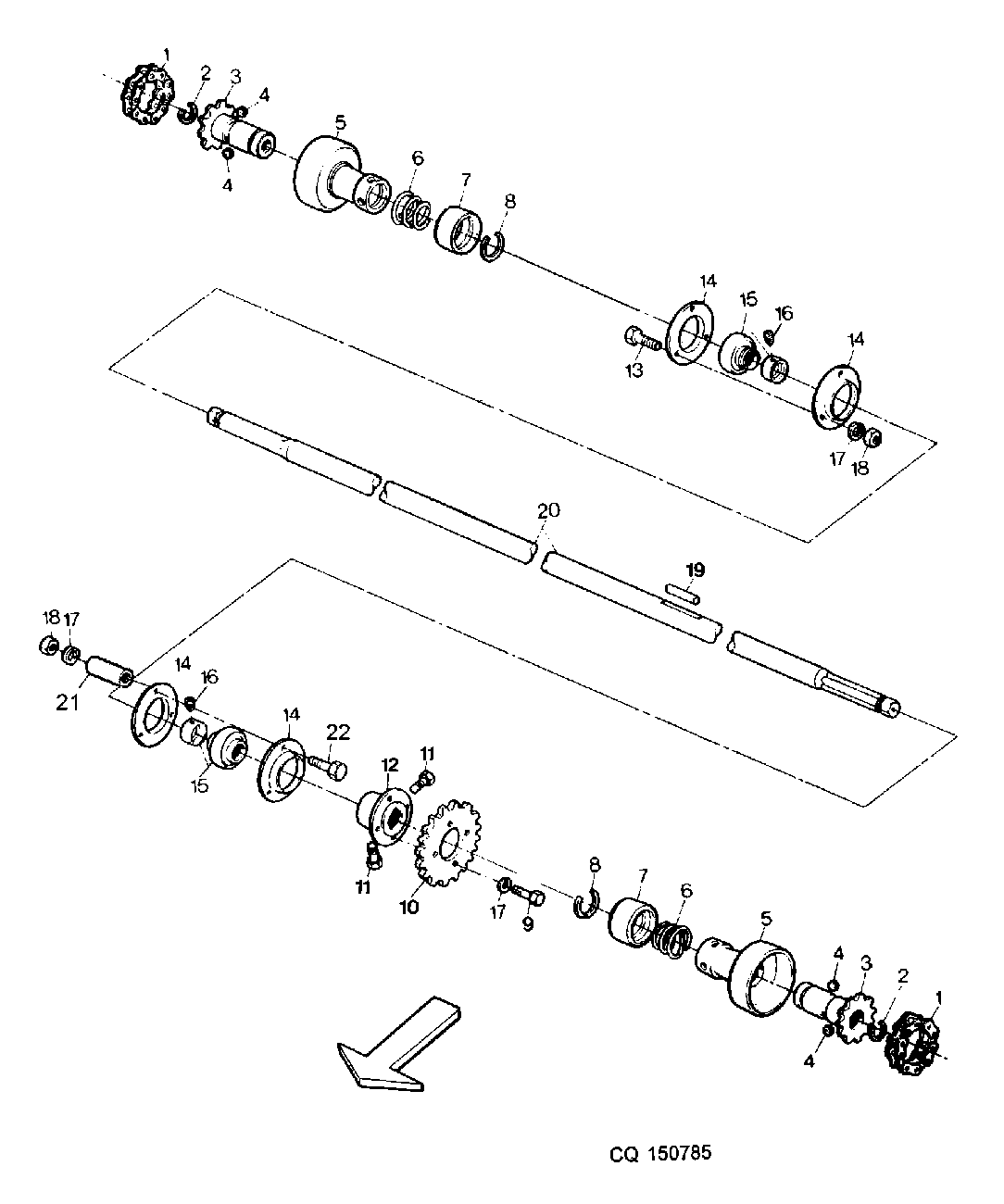

CUTTING PLATFORM - DRIVE SHAFT (SHORT)

Нет текстового описания
