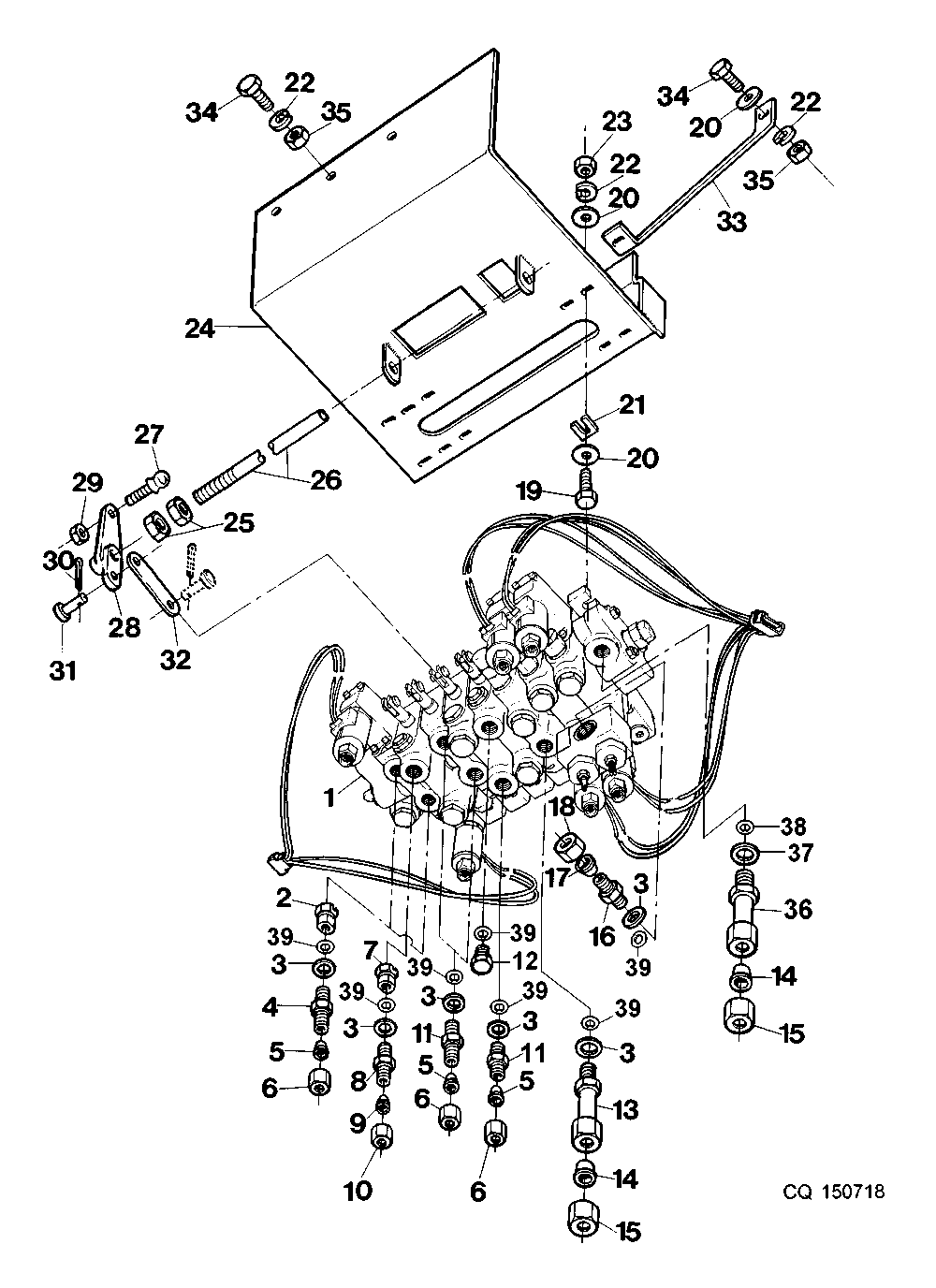

COMANDO HIDRÁULICO PARA PLATAFORMA MASTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ24000	1	CONTROL VALVE	-
2	CQ18815	2	Pipe Plug	-
3	S06100	1	Washer	-
4	DQ10073	2	Adapter Fitting	INCL KEYS 5,6
5	CQ04868	1	Sleeve Fitting	-
6	CQ04867	1	Fitting	-
7	CQ10076	1	ORIFICE	-
8	DQ10074	1	FITTING	INCL KEYS 9,10
9	S01358	1	Sleeve Fitting	-
10	S01357	1	Tube Nut	-
11	DQ03790	3	FITTING	INCL KEYS 5,6
12	DQ09228	1	PLUG	-
13	CQ18807	1	ADAPTER	-
14	S01143	1	Sleeve Fitting	-
15	CQ01142	1	NUT	-
16	AS01103	1	FITTING	INCL KEYS 17,18
17	S01391	1	Sleeve Fitting	-
18	S01146	1	Tube Nut	-
19	19M7169	1	Cap Screw	M10X35
20	24M7040	1	Washer	11X21X2MM
21	Z30298	1	Shim	-
22	12M7066	1	Lock Washer	10MM
23	14M7039	1	Nut	M10
24	DQ21503	1	Support	-
25	CQ02108	1	HEX NUT	M18
26	CQ27675	1	Rod	-
27	CQ23249	4	Ball	-
28	CQ15252	4	Lever	-
29	14M7027	1	NUT	M6
30	11M7009	4	Cotter Pin	2X16MM
31	CQ03993	4	Pin Fastener	-
32	CQ16695	4	Strap	-
33	CQ23181	2	Support	-
34	19M7167	1	Cap Screw	M10X25
35	14M7140	1	Nut	M10
36	S01392	1	Fitting	-
37	SG02501	1	Washer	-
38	51M7045	1	O-Ring	19.300X2.200MM
39	51M7043	1	O-Ring	-
-	Z23954	1	Washer	-
-	Z22027	1	Strap	-
-	38H5003	1	Adapter Fitting	-
-	38H5010	1	Adapter Fitting	-
-	DQ33834	1	Fitting Plug	-
-	DQ30767	3	Fitting	-
-	DQ34688	2	Fitting	-
-	S01393	1	Fitting	-
-	38H5121	1	Adapter Fitting	-
-	DQ30829	2	Fitting	-
-	DQ33243	1	Selective Control Valve	-
-	DQ28288	1	CONTROL VALVE	-

COMANDO HIDRÁULICO PARA PLATAFORMA MASTER
