Открытый узел

COMANDO HIDRÁULICO (COM CAAC)

COMANDO HIDRÁULICO (COM CAAC)

COMANDO HIDRÁULICO (COM CAAC)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

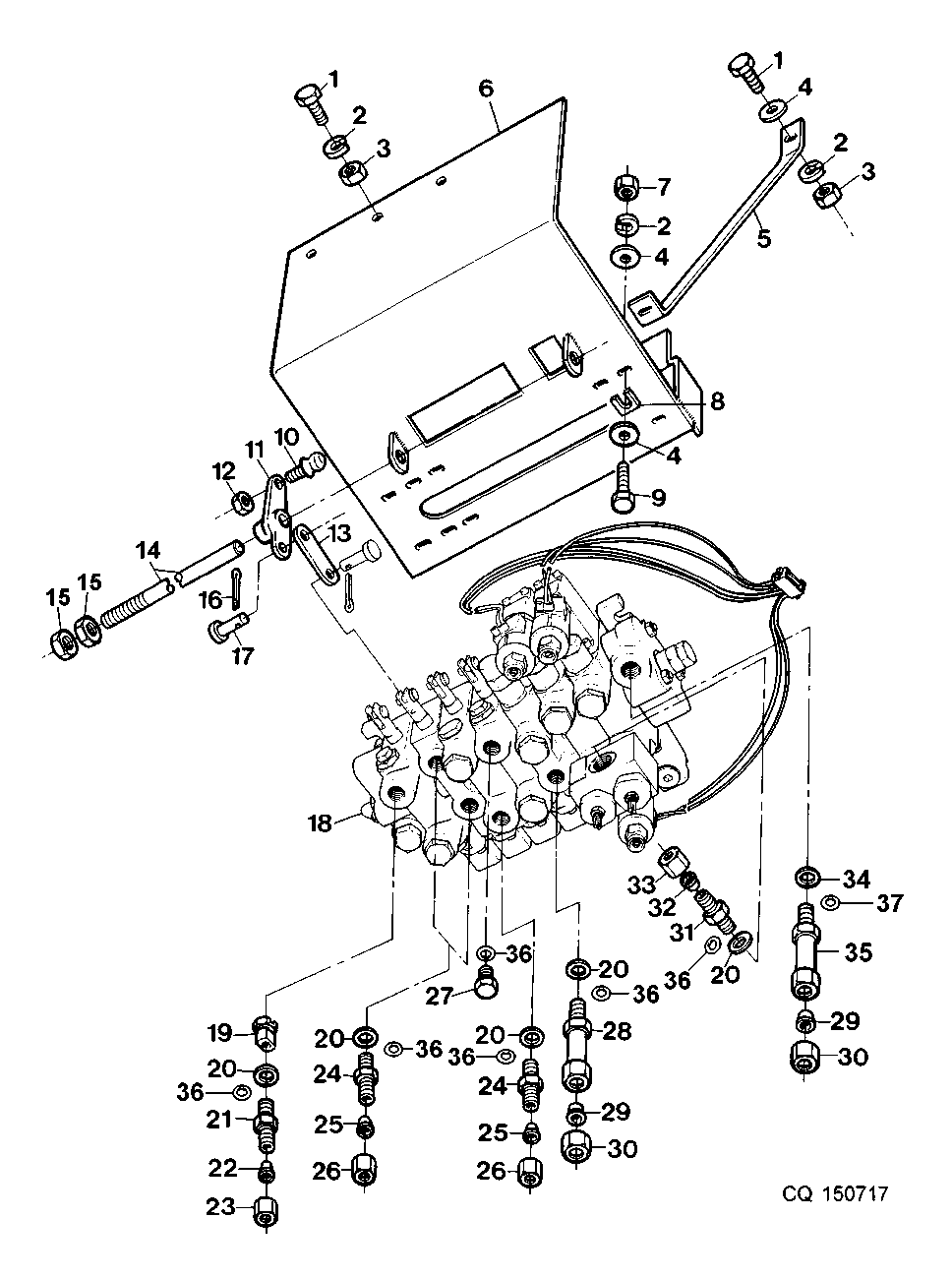

COMANDO HIDRÁULICO (COM CAAC)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7167	1	Cap Screw	M10X25
2	12M7066	1	Lock Washer	10MM
3	14M7140	1	Nut	M10
4	24M7040	1	Washer	11X21X2MM
5	CQ23181	2	Support	-
6	DQ21503	1	Support	-
7	14M7039	1	Nut	M10
8	Z30298	1	Shim	-
9	19M7169	1	Cap Screw	M10X35
10	CQ23249	4	Ball	-
11	CQ15252	4	Lever	-
12	14M7027	1	NUT	M6
13	CQ16695	4	Strap	-
14	CQ27675	1	Rod	-
15	CQ02108	1	HEX NUT	M18
16	11M7009	1	Cotter Pin	2X16MM
17	CQ03993	4	Pin Fastener	-
18	DQ24001	1	CONTROL VALVE	-
19	CQ10076	1	ORIFICE	-
20	S06100	1	Washer	-
21	DQ10074	1	FITTING	INCL KEYS 22,23
22	S01358	1	Sleeve Fitting	-
23	S01357	1	Tube Nut	-
24	DQ03790	3	FITTING	INCL KEYS 25,27
25	CQ04868	1	Sleeve Fitting	-
26	CQ04867	1	Fitting	-
27	DQ09228	1	PLUG	-
28	CQ18807	2	ADAPTER	-
29	S01143	1	Sleeve Fitting	-
30	S01142	1	Tube Nut	-
31	AS01103	1	FITTING	INCL KEYS 31,32
32	S01391	1	Sleeve Fitting	-
33	S01146	1	Tube Nut	-
34	SG02501	1	Washer	-
35	S01392	1	Fitting	-
36	51M7043	1	O-Ring	-
37	51M7045	1	O-Ring	19.300X2.200MM
-	38H5010	1	Adapter Fitting	-
-	DQ33834	1	Fitting Plug	-
-	38H5003	1	Adapter Fitting	-
-	DQ30767	2	Fitting	-
-	DQ30769	1	Fitting	-
-	Z22027	1	Strap	-
-	Z23954	1	Washer	-
-	S01393	1	Fitting	-
-	38H5121	1	Adapter Fitting	-
-	DQ28289	1	CONTROL VALVE	-
-	DQ33244	1	Selective Control Valve	-
