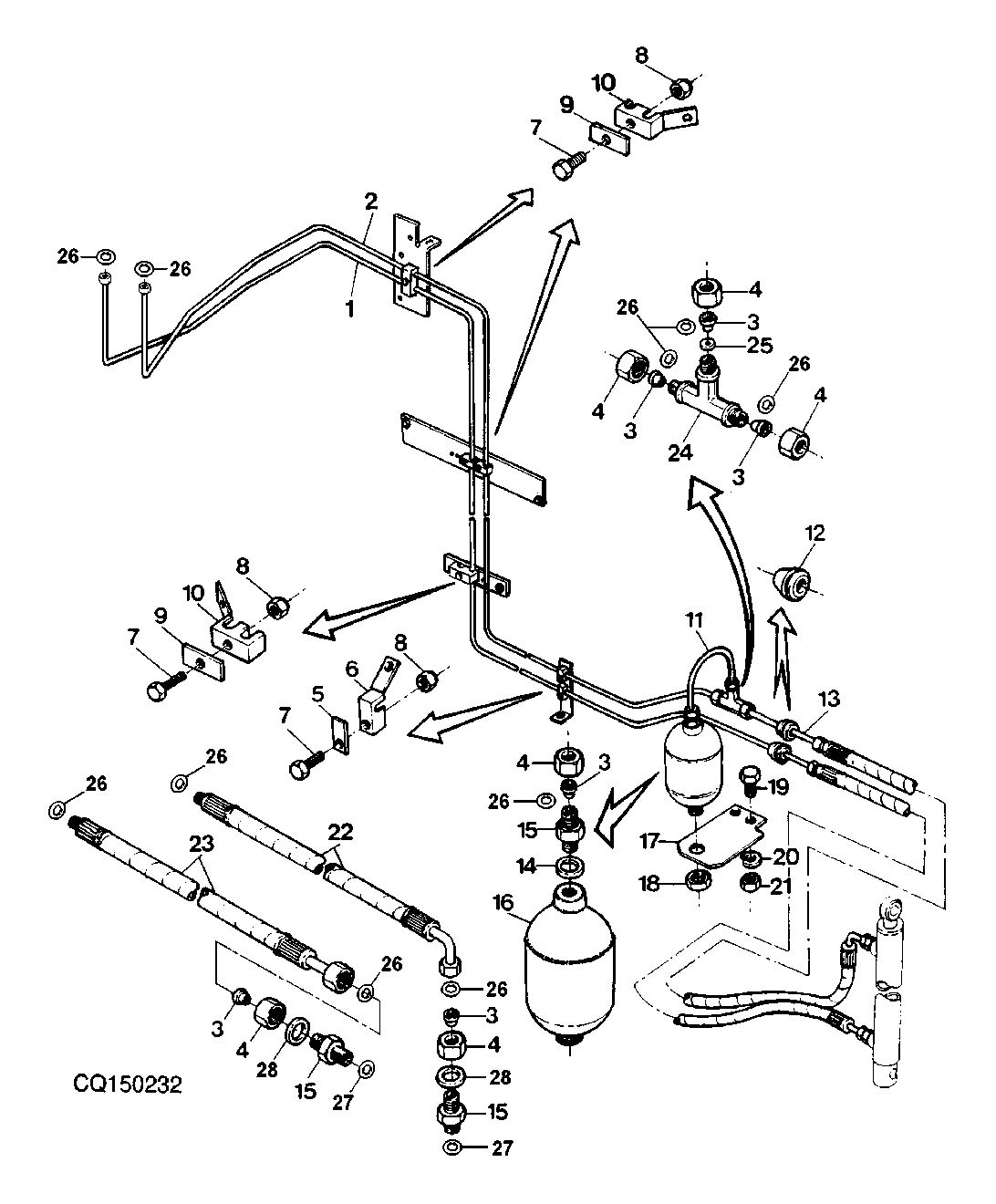

CIRCUITOS HIDRAULICOS - ACCIONAMIENTO DEL SISTEMA MASTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ21599	1	Oil Line	0 8MM INCL KEYS 3,4
2	DQ21598	1	PIPE	0 8MM INCL KEYS 3,4
3	CQ04868	1	Sleeve Fitting	-
4	CQ04867	1	Fitting	-
5	CQ34365	2	Angle	-
6	CQ03781	1	Clamp	-
7	19M7286	1	Cap Screw	M6X25
8	14M7165	1	Lock Nut	M6
9	CQ34368	2	Channel	-
10	CQ03797	1	Clamp	-
11	DQ18654	1	PIPE	0 8MM INCL KEYS 3,4
12	L79336	3	Grommet	-
13	DQ18655	1	PIPE	0 8MM INCL KEYS 3, 4
14	S06100	1	Washer	-
15	DQ03790	1	FITTING	-
16	DQ18811	1	ACCUMULATOR	-
17	CQ02379	1	Support	-
18	FA03901	1	Nut	-
19	19M7163	1	Cap Screw	M8X25
20	12M7065	1	Lock Washer	5MM
21	14M7029	1	Nut	M8
22	DQ18579	1	HOSE	INCL KEYS 3,4
23	DQ18580	1	HOSE	INCL KEYS 3,4
24	CQ18805	1	FITTING	-
25	CQ20043	1	Lock Washer	-
26	T77613	1	O-Ring	-
27	51M7043	1	O-Ring	-
-	DQ31561	1	Hydraulic Accumulator	-
-	DQ30767	3	Fitting	-
-	DQ31031	1	Hose	-
-	DQ32416	1	Oil Line	-
-	DQ31033	1	Hose	-
-	DQ32415	1	Oil Line	-
-	38H5127	1	Tee Fitting	-
-	DQ31372	1	Oil Line	-
-	DQ32414	1	Tube	-
-	DQ32310	1	Tube	-
