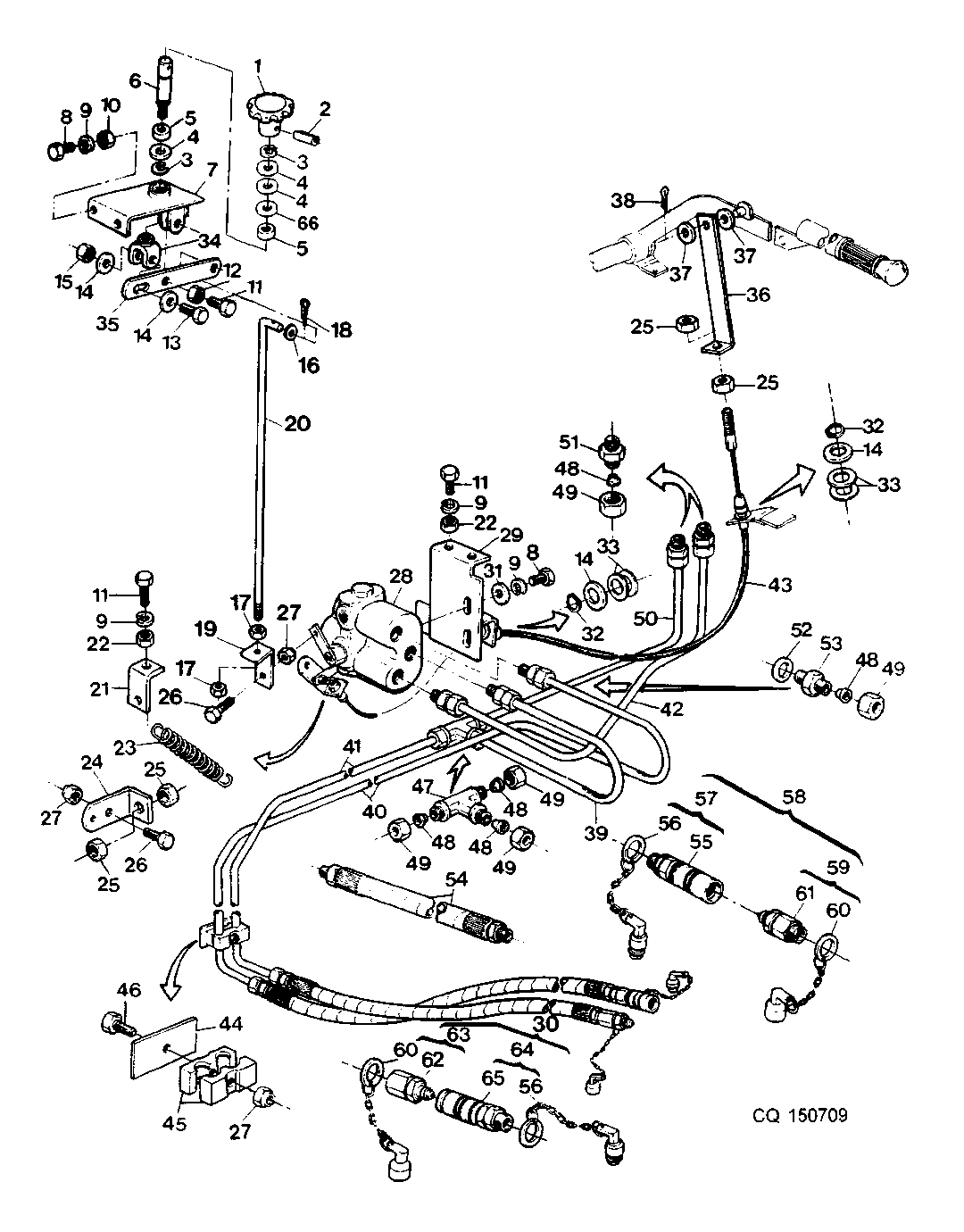

CIRCUITOS HIDRÁULICOS - ACIONAMENTO DO MOLINETE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ02303	1	Handle	-
2	34M7032	1	Spring Pin	5X28MM
3	F2863R	2	Snap Ring	-
4	Z30588	2	Disk Spring	-
5	CQ04093	2	Bushing	-
6	CQ18403	1	Shaft	-
7	DQ18410	1	Support	-
8	19M7162	1	Cap Screw	M8X16
9	12M7065	1	Lock Washer	5MM
10	14M7029	1	Nut	M8
11	19M7139	1	Cap Screw	M8X20
12	14M7166	1	Lock Nut	M8
13	19M7169	1	Cap Screw	M10X35
14	24M7038	1	Washer	14X24MM
15	14M7167	1	Lock Nut	M10
16	CQ01248	1	Washer	6,4X18MM
17	14M7027	1	NUT	M6
18	11M7009	1	Cotter Pin	2X16MM
19	CQ22372	1	LATCH	-
20	CQ22371	1	ROD	-
21	CQ18374	1	LATCH	-
22	14M7029	1	Nut	M8
23	Z25462	1	Extension Spring	-
24	CQ17233	1	LATCH	-
25	14M7140	1	Nut	M10
26	19M7560	1	Cap Screw	M6X16
27	14M7165	1	Lock Nut	M6
28	DQ17399	1	VALVE	-
29	DQ18413	1	SUPPORT	-
30	DQ19621	1	LATCH	-
31	24M7026	1	Washer	9X17X1,6
32	CQ05370	2	SNAP RING	9X1,1MM
33	L19362	1	Washer	14,5X24MM
34	DQ11131	1	Yoke	-
35	CQ18404	1	Lever	-
36	CQ17336	1	Angle	-
37	24M7040	1	Washer	11X21X2MM
38	11M7014	1	COTTER PIN	3,2 X 22MM
39	DQ17422	1	PIPE	0 16MM INCL KEYS 48,49
40	DQ22346	1	TUBO	INCL KEYS 48,49
41	DQ22347	1	PIPE	INCL KEYS 48,49
42	DQ17421	1	PIPE	0 16MM INCL KEYS 48,49
43	DQ17402	1	Push Pull Cable	-
44	CQ03797	1	Clamp	-
45	DQ03922	1	Clamp	-
46	19M7595	1	Cap Screw	M6X50
47	AS01106	1	Tee Fitting	INCL KEYS 48,49
48	S01143	1	Sleeve Fitting	-
49	S01142	1	Tube Nut	-
50	DQ17424	1	PIPE	0 16MM INCL KEYS 48,49
51	AS01116	1	Fitting	INCL KEYS 48,49
52	S06100	1	Washer	-
53	AS01104	1	FITTING	INCL KEYS 48,49
54	DQ04221	2	HOSE	1650MM
55	DQ17487	1	LATCH	-
56	DQ04227	2	PLUG-MALE	-
57	DQ19782	1	LATCH	-
58	DQ19620	1	LATCH	-
59	DQ19778	1	Quick Coupler	-
60	DQ04228	2	Fitting Plug	-
61	DQ17490	1	LATCH	-
62	DQ17486	1	LATCH	-
63	DQ19783	1	LATCH	-
64	DQ19780	1	Quick Coupler	-
65	DQ17489	1	LATCH	-
66	J16160	1	Shim	17X48X26,6M
-	DQ30373	1	Valve	-
-	DQ32748	1	Valve	-

CIRCUITOS HIDRÁULICOS - ACIONAMENTO DO MOLINETE
