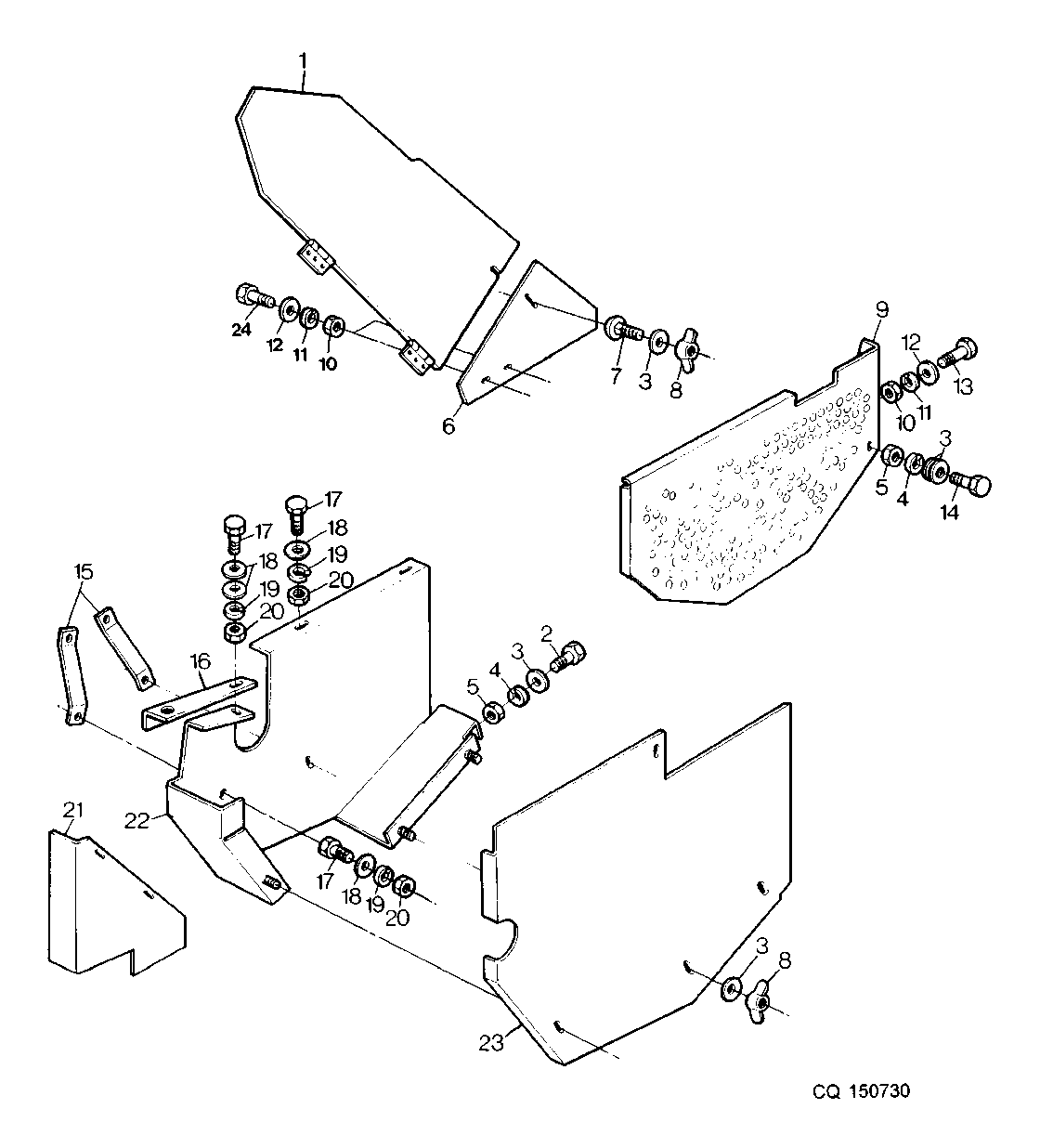

CHAPAS PROTECTORAS DEL VENTILADOR - LADO IZQUIERDO (OPCIONAL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ09560	1	Shield	-
2	19M7162	1	Cap Screw	M8X16
3	24M7026	1	Washer	9X17X1,6
4	12M7065	1	Lock Washer	5MM
5	14M7029	1	Nut	M8
6	CQ09558	1	Sheet	-
7	03M7054	1	Bolt	M8X20
8	14M7020	1	Wing Nut	M8
9	DQ08448	1	Shield	-
10	14M7027	1	NUT	M6
11	12M7006	1	Lock Washer	6MM
12	CQ01248	1	Washer	6,4X18MM
13	19M7560	1	Cap Screw	M6X16
14	19M7139	1	Cap Screw	M8X20
15	CQ05692	2	Support	-
16	CQ05691	1	Support	-
17	19M7166	1	Cap Screw	M10X20
18	24M7040	1	Washer	11X21X2MM
19	12M7066	1	Lock Washer	10MM
20	14M7140	1	Nut	M10
21	CQ08451	1	Dust Shield	-
22	DQ05676	1	Shield	-
23	CQ08450	1	Sheet	-
24	19M6614	1	Cap Screw	M6X12

CHAPAS PROTECTORAS DEL VENTILADOR - LADO IZQUIERDO (OPCIONAL)
