CARCASA DEL ELEVADOR DE MIES (C/PLATAFORMA MASTER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ39183	2	Screw	-
2	CQ00309	4	Washer	13X46MM
3	Z35271	2	Bushing	-
4	Z11852	2	Retainer	-
5	DQ21629	1	Cover	-
6	DQ36541	1	Stabilizer Foot	MASTER
7	19M7395	1	Cap Screw	M16X40
8	12M7069	1	Lock Washer	16MM
9	14M7142	1	Nut	M16
10	DQ22802	1	FRAME	INCL KEYS 6 - 9
11	DQ22716	1	SHEET	-
12	Z20713	2	Cover	-
13	03M7093	1	Bolt	M8X25
14	Z20367	2	Clamp	-
15	14M7020	1	Wing Nut	M8
16	03M7017	1	Bolt	M10X25
17	12M7066	1	Lock Washer	10MM
18	14M7140	1	Nut	M10
19	03M7088	1	Bolt	M10X20
20	19M7611	1	Cap Screw	M20X45
21	CQ18957	4	SPACER	-
22	24M7040	1	Washer	11X21X2MM
23	14M7029	1	Nut	M8
24	12M7065	1	Lock Washer	5MM
25	CQ17072	1	GASKET	-
26	CQ17470	1	STRAP	-
27	14M7165	1	Lock Nut	M6
28	CQ01248	1	Washer	6,4X18MM
29	19M7286	1	Cap Screw	M6X25
30	CQ24548	1	Roller Chain	-
31	H94623	2	HOOK	-
32	DQ17483	2	BRACE	-
33	DQ22713	1	FRAME	INCL KEYS 48
34	58M5574	1	Lubrication Fitting	M8
35	CQ08938	1	HEX NUT	M30
36	CQ19195	1	HEX NUT	M 30
37	CQ22828	1	WASHER	30,5X50MM
38	Z57064	2	Bushing	-
39	CQ22857	3	WASHER	-
40	CQ18294	1	PLATE R.H.	-
41	21M7156	1	Screw	M8X20
42	CQ17125	2	SHEET	-
43	12M7067	1	Lock Washer	12MM
44	19M7285	1	Cap Screw	M12X30
45	CQ18277	1	PLATE R.H.	-
46	CQ00351	2	SPRING	-
47	CQ04081	1	Nut	M12
48	19M7289	1	Cap Screw	M12X110
49	DQ18678	2	Support	-
50	03M7085	1	Bolt	M10X30
51	CQ21702	2	Pin	-
52	CQ31292	1	Weatherstrip	-
53	03M7092	1	Bolt	M6X16
54	12M7006	1	Lock Washer	6MM
55	14M7027	1	NUT	M6
-	CQ36380	1	Plate	-
-	CQ36381	1	Plate	-
-	CQ29521	1	Plate	-
-	CQ29522	1	Plate	-
-	CQ18276	1	PLATE L.H.	-
-	CQ18293	1	PLATE L.H.	-
-	DQ31377	1	Frame	-
-	DQ34852	1	Stabilizer Foot	-
-	DQ22839	1	ESTABILIZADOR	-
-	DQ31322	1	Frame	-
-	DQ32846	1	Frame	-
-	CQ25290	1	Cover	-

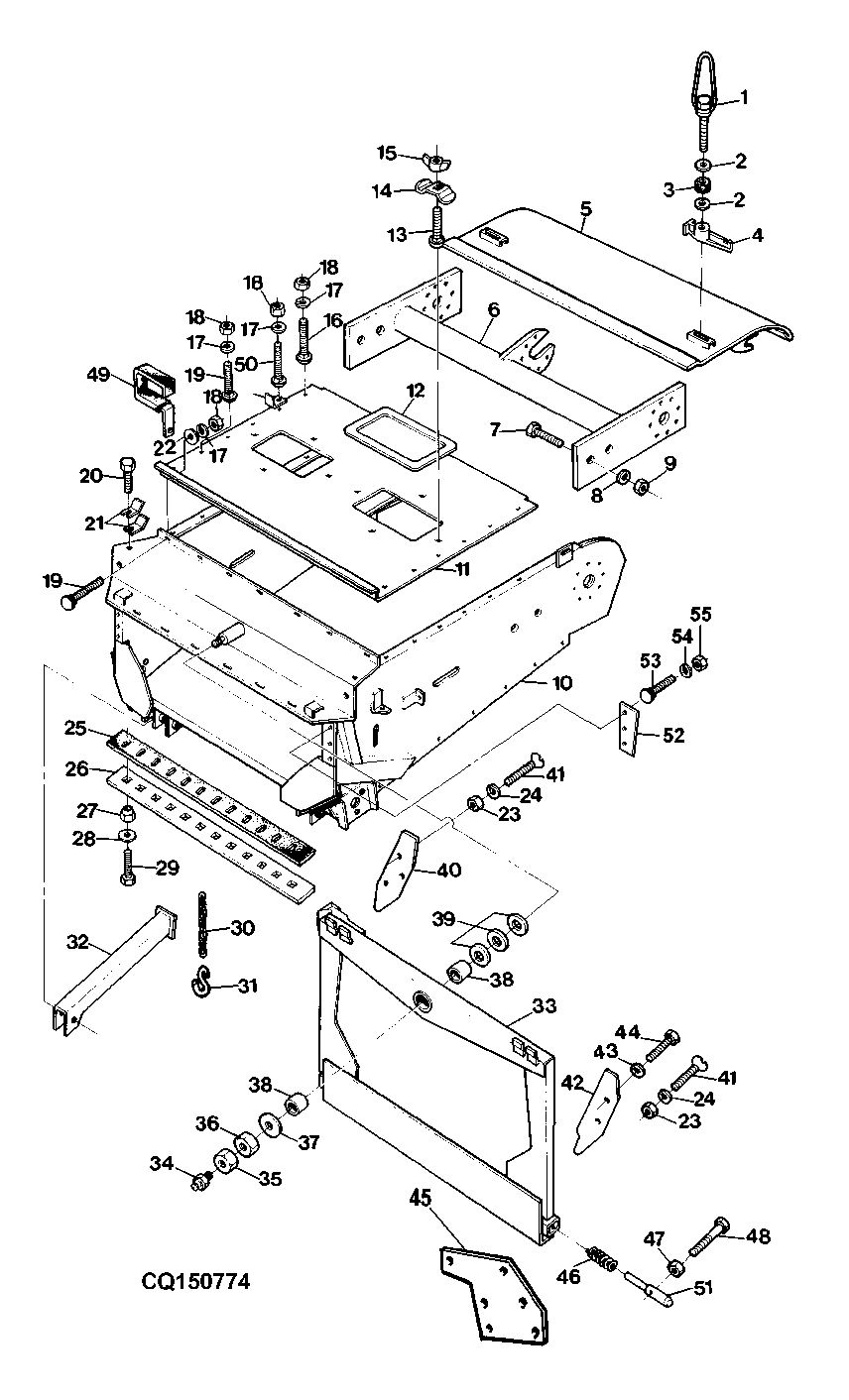

CARCASA DEL ELEVADOR DE MIES (C/PLATAFORMA MASTER)
