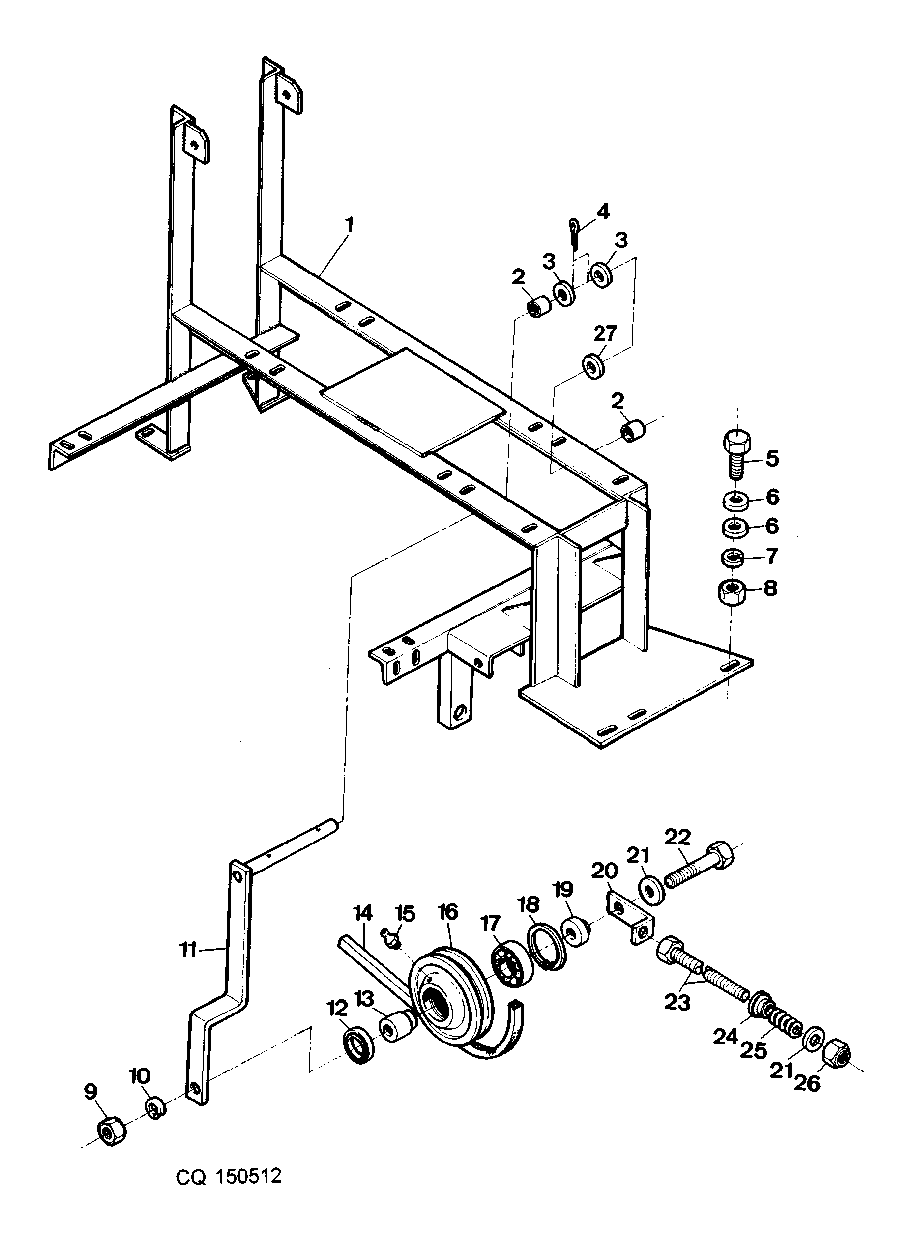

BASTIDOR DEL COMPRESOR - ACONDICIONAR DE AIRE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ12389	1	Frame	-
2	Z38138	2	SPACER	-
3	CQ08586	1	ARRUELA LISA	17X25MM
4	11M7015	1	Cotter Pin	3,2X25MM
5	19M7288	1	Cap Screw	M8X30
6	CQ01249	1	Washer	9X28MM
7	12M7065	1	Lock Washer	5MM
8	14M7029	1	Nut	M8
9	14M7140	1	Nut	M10
10	12M7066	1	Lock Washer	10MM
11	DQ22374	1	Arm	-
12	DQ03712	1	SEAL	-
13	CQ03710	1	SPACER	-
14	CQ13375	1	V-Belt	-
15	58M5573	1	Lubrication Fitting	M6
16	CQ03733	1	PULLEY	-
17	13P1007	1	BEARING	-
18	CQ00076	1	Snap Ring	47X1,75MM
19	CQ08281	1	Bushing	-
20	CQ12404	1	Angle	-
21	24M7178	1	Washer	10,5X30X2,5MM
22	19M7329	1	Cap Screw	M10X75
23	CQ02398	1	Bolt	M10X230
24	Z31550	1	BUSHING	-
25	P35017	1	Compression Spring	-
26	14M7167	1	Lock Nut	M10
27	J16160	1	Shim	17X48X26,6M

BASTIDOR DEL COMPRESOR - ACONDICIONAR DE AIRE
