Открытый узел

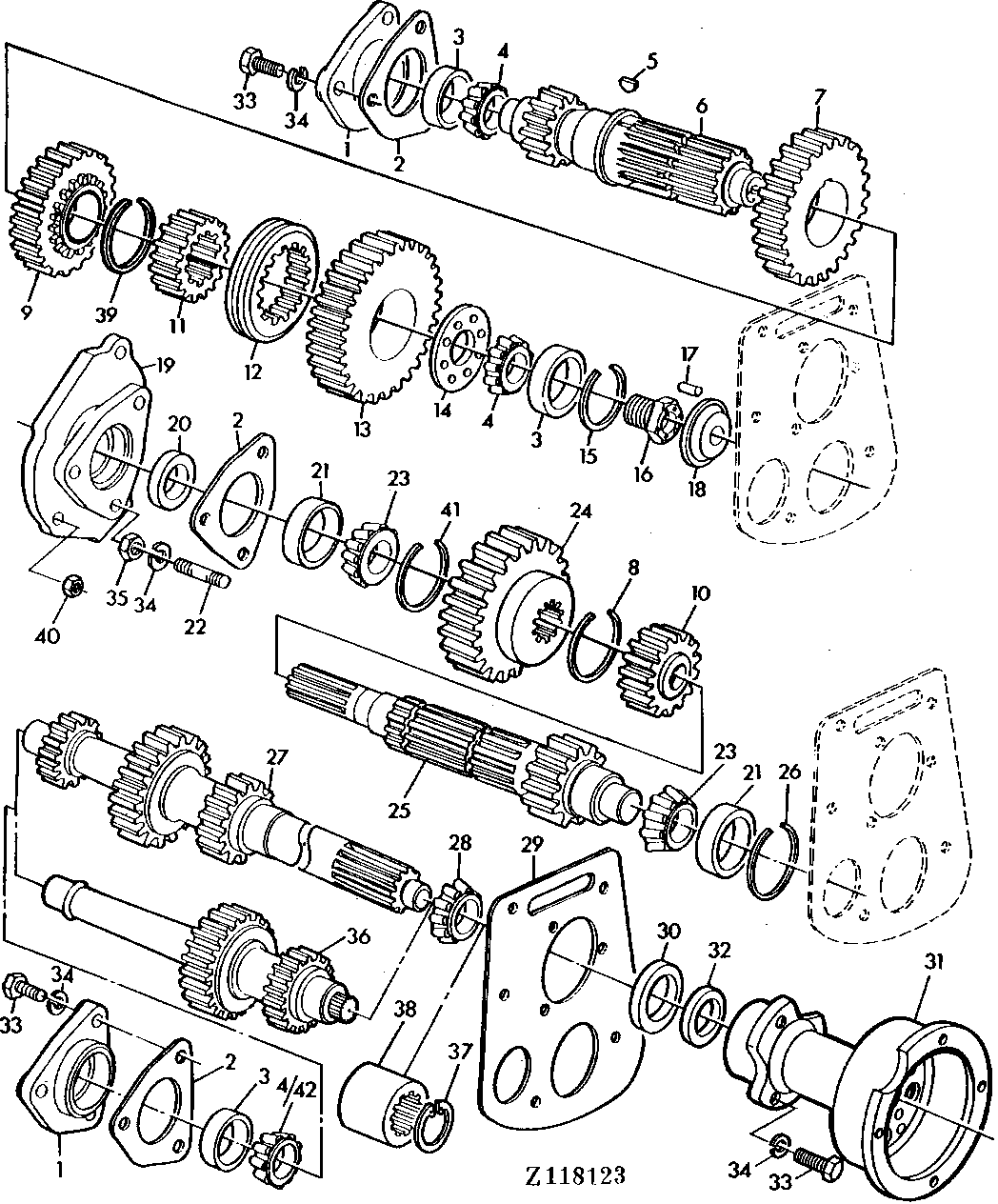

TRANSMISSION GEARS [04E01]

TRANSMISSION GEARS [04E01]

TRANSMISSION GEARS [04E01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TRANSMISSION GEARS [04E01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H10163	2	HOUSING	-
2	P49116	1	SHIM	0.002"
2	P49119	1	SHIM	0.020"
2	P49118	1	SHIM	0.010"
2	P48652	1	SHIM	0.003"
2	P49117	1	SHIM	0.005"
3	JD7449	3	Bearing Cup	-
4	JD8134	3	BEARING CONE	-
4	JD8134	2	BEARING CONE	-
5	26H23	1	Shaft Key	-
6	Z11706	1	JACKSHAFT	-
7	Z11550	1	GEAR	-
8	L36509	1	Snap Ring	-
9	Z11551	1	GEAR	-
10	Z11556	1	GEAR	-
11	Z46410	1	SHIFT COLLAR CARRIER	-
12	Z44614	1	SHIFT COLLAR	-
13	Z11552	1	GEAR	-
14	Z40172	1	THRUST WASHER	-
15	P42669	1	RING	-
16	H64036	1	BOLT	-
17	34H245	1	Spring Pin	1/8"X5/8"
18	H64037	1	SHIELD	-
19	H11496	1	HOUSING	-
20	AH21815	1	Seal	-
21	JD7424	2	Bearing Cup	-
22	L851T	3	STUD	-
23	JD8100	2	Bearing Cone	-
24	Z11557	1	GEAR	-
25	Z11788	1	PINION SHAFT	-
26	P46356	1	RING	-
27	Z11553	1	DRIVE SHAFT	-
28	JD8179	1	BEARING CONE	-
28	JD8972	1	BEARING CONE	-
29	Z45228	1	GASKET	-
30	JD8220	1	BEARING CUP	-
30	JD7441	1	Bearing Cup	-
31	-	1	Part 38	SEE SECTION 40
32	AZ19023	1	SEAL	-
33	19H1821	9	CAP SCREW	7/16"X1-1/4"
34	H20551	12	LOCK WASHER	-
35	14H807	3	Nut	7/16"
36	Z11554	1	DRIVE SHAFT	-
37	40M7119	1	Snap Ring	35X1,5MM
38	H98238	1	SPLINED COUPLING	-
39	R26266	1	SNAP RING	-
40	14H812	3	NUT	3/8"
41	L36509	1	Snap Ring	-
42	JD8972	1	BEARING CONE	-
