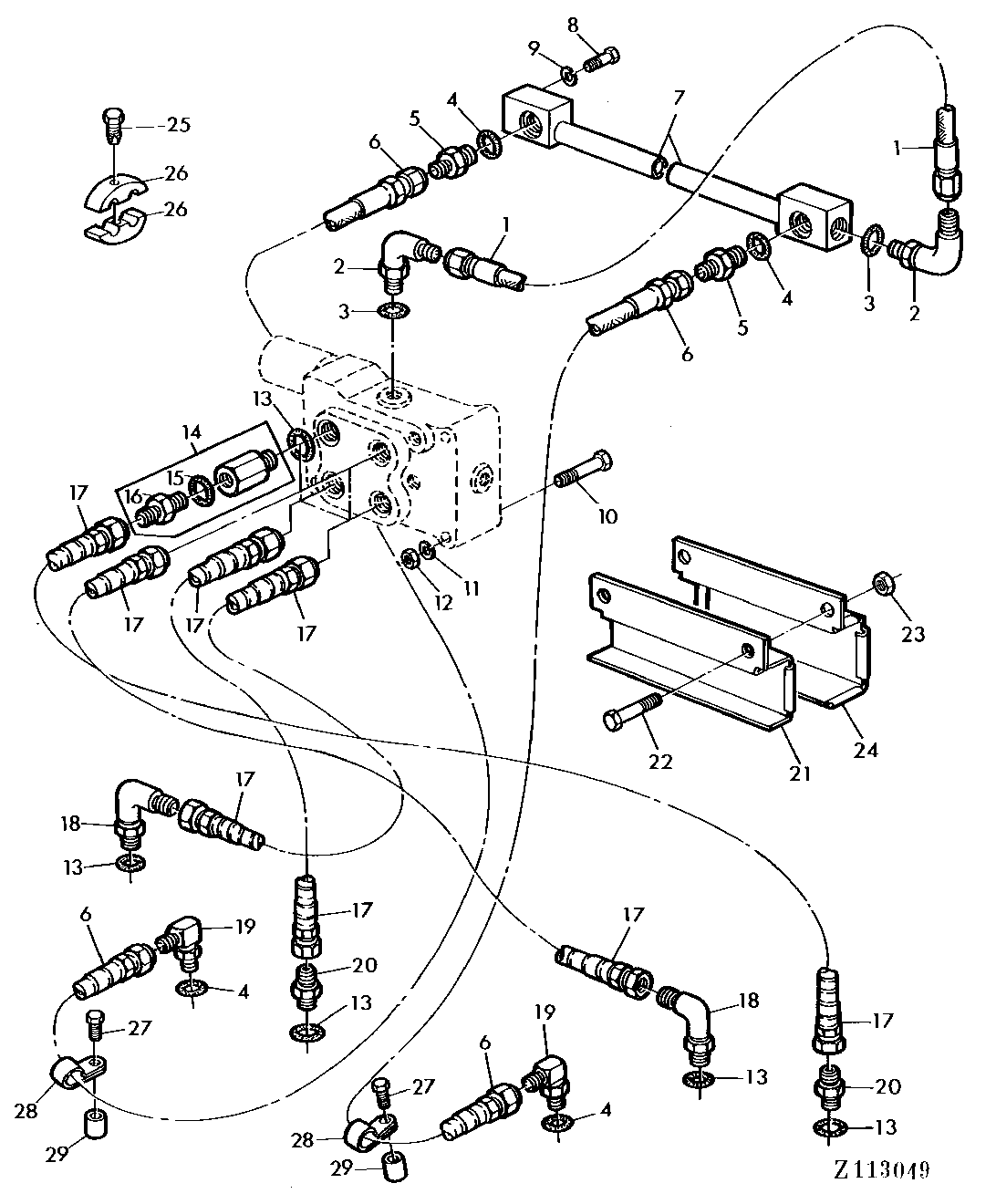

HYDRAULIC SYSTEM-REAR WHEEL DRIVE II [04C19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ33680	1	HYDRAULIC HOSE	-
2	AT35121	2	Elbow Fitting	(SUB FOR AR26725)
3	R26448	2	O-Ring	-
4	R26375	2	O-Ring	-
5	R27237	2	Fitting	-
6	AH126581	2	HYDRAULIC HOSE	(SUB FOR AH105061)
7	AZ33665	1	MANIFOLD	-
8	19M7297	2	Cap Screw	M8X12
9	12M7008	1	LOCK WASHER	8MM
10	19M7327	3	Cap Screw	M10X65
11	12M7013	1	LOCK WASHER	10MM
12	14M7140	1	Nut	M10
13	U12547	8	O-Ring	-
14	AH83510	4	HYD ACTUATED CONTROL VALVE	-
15	H84318	4	O-Ring	-
16	AH84694	4	FITTING	-
17	AH105089	4	HOSE	-
18	AT32331	2	Elbow Fitting	-
19	AR26736	2	STRAP	-
20	R27267	2	Fitting	-
21	H112594	2	SHIELD	-
22	19H3225	4	Cap Screw	3/4"X6-1/2"
23	14H793	4	Nut	3/4"
24	H112595	2	SHIELD	-
25	H98836	2	Screw	-
26	H105483	4	Clamp	-
27	19H3034	2	Cap Screw	3/8"X1"
28	T38377	1	Clamp	-
29	28H1884	2	Spacer	3/8"X1/2"

HYDRAULIC SYSTEM-REAR WHEEL DRIVE II [04C19]

Нет текстового описания
