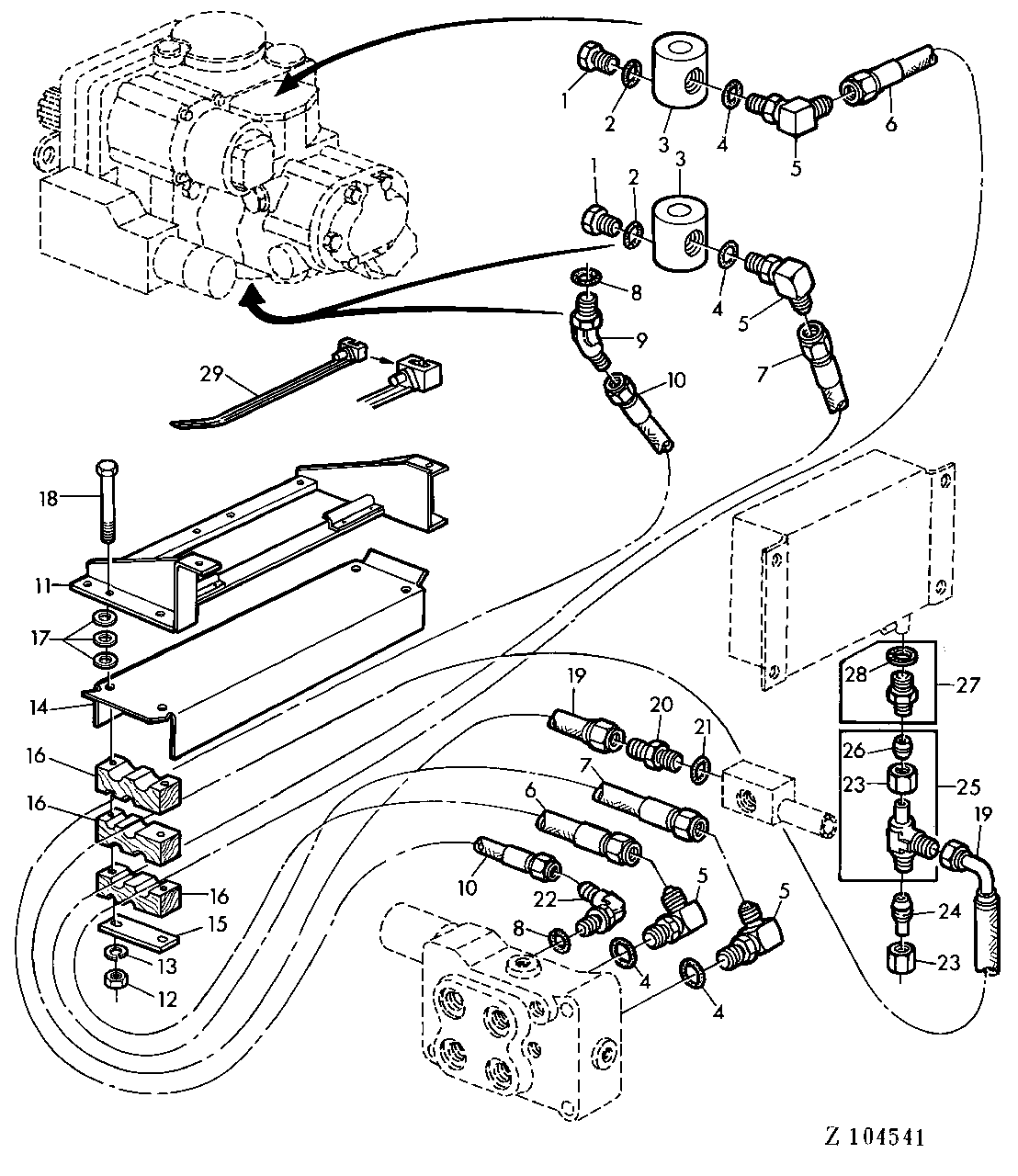

HYDRAULIC SYSTEM-REAR WHEEL DRIVE I [04C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27218	2	Fitting Plug	-
2	R26448	2	O-Ring	-
3	Z53007	2	UNION FITTING	-
4	F3171R	4	O-Ring	-
5	AR26723	4	ELBOW FITTING	-
6	AZ33676	1	HYDRAULIC HOSE	-
7	AZ33675	1	HYDRAULIC HOSE	-
8	R28782	2	O-Ring	-
9	AH99398	1	Elbow Fitting	-
10	AZ42067	1	HYDRAULIC HOSE	-
11	AZ36829	1	RETAINER	-
12	14M7029	1	Nut	M8
13	12M7008	1	LOCK WASHER	8MM
14	Z43621	1	GUARD	-
15	Z28184	2	STRAP	-
16	Z43619	4	CLAMP	-
17	24M7024	1	Washer	9 5MM
18	19M7558	4	CAP SCREW	M8X125
19	AZ33678	1	HYDRAULIC HOSE	-
20	R27270	1	Fitting	-
21	R26906	1	O-Ring	-
22	AH63565	1	Elbow Fitting	-
23	Z32972	2	TUBE NUT	-
24	Z43630	1	PLUG	-
25	AZ26403	1	TEE FITTING	-
26	Z32992	1	SLEEVE FITTING	-
27	AZ33745	1	UNION FITTING	-
28	Z43629	1	SEAL	-
29	Z31798	1	TIE BAND	-

HYDRAULIC SYSTEM-REAR WHEEL DRIVE I [04C17]

Нет текстового описания
