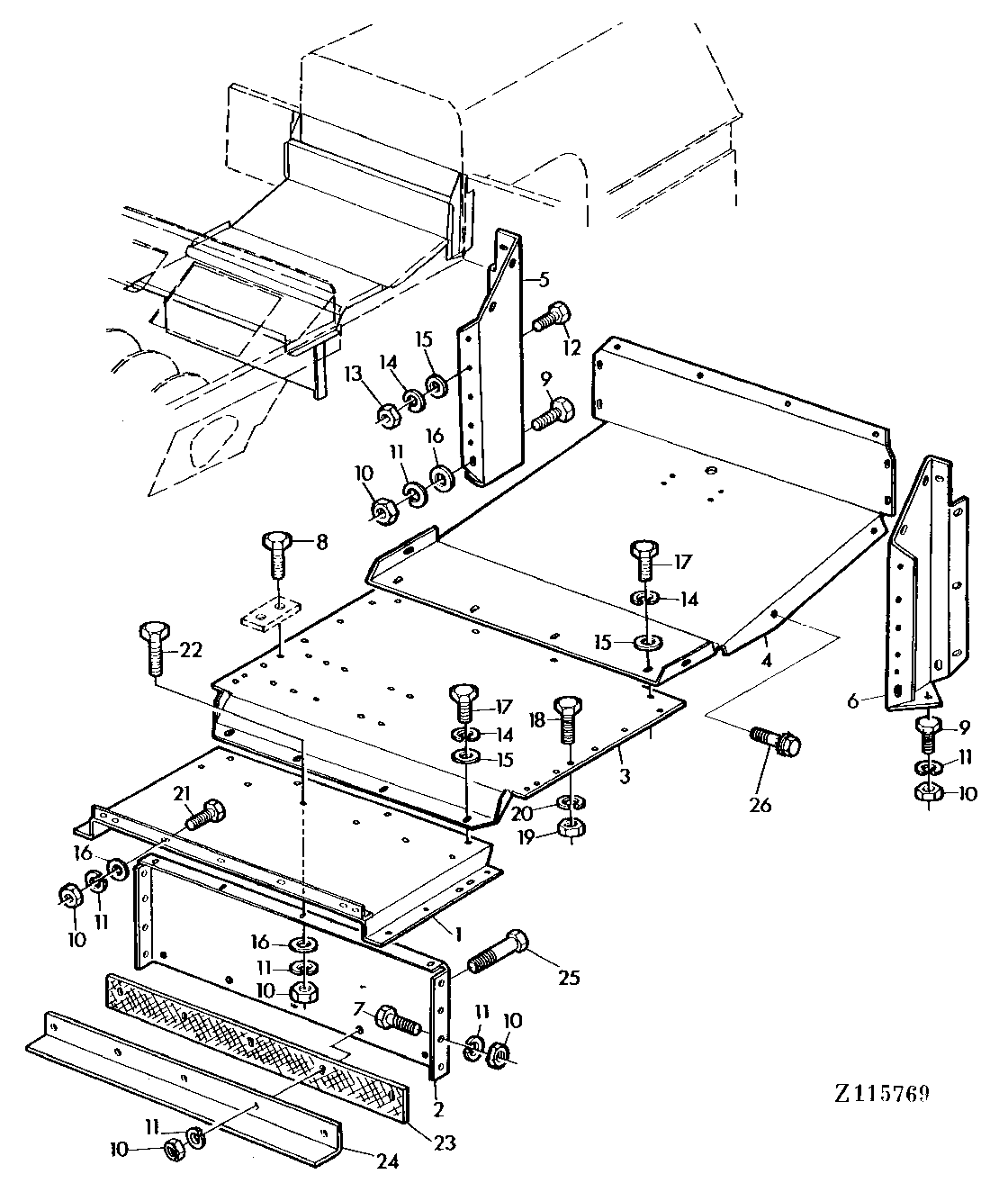

FLOOR PANELS,ENGINE COMPARTMENT [05E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ45475	1	GUARD	(SUB FOR AZ22708, Z53414)
2	Z57715	1	SUPPORT	(SUB FOR Z33745)
3	AZ23739	1	SHEET	-
4	Z52315	1	SHEET	(SUB FOR AZ23172)
5	Z33315	1	REINFORCEMENT	-
6	Z33316	1	HOLDER	-
7	19M7139	1	Cap Screw	M8X20
8	19M7167	1	Cap Screw	M10X25
9	19M7163	1	Cap Screw	M8X25
10	14M7029	1	Nut	M8
11	12M7008	1	LOCK WASHER	8MM
12	19M7375	1	CAP SCREW	M6X18
13	14M7027	1	NUT	M6
14	12M7012	1	LOCK WASHER	6MM
15	24M7088	1	Washer	6,6MM
16	24M7036	1	Washer	9MM
17	Z47790	1	Screw	M6X12
18	19M7166	1	Cap Screw	M10X20
19	14M7140	1	Nut	M10
20	12M7013	1	LOCK WASHER	10MM
21	19M7162	1	Cap Screw	M8X16
22	19M7284	1	Cap Screw	M8X18
23	Z23034	1	GASKET	-
24	Z23033	1	ANGLE	-
25	19M7288	1	Cap Screw	M8X30
26	Z47790	1	Screw	-

FLOOR PANELS,ENGINE COMPARTMENT [05E09]

Нет текстового описания
