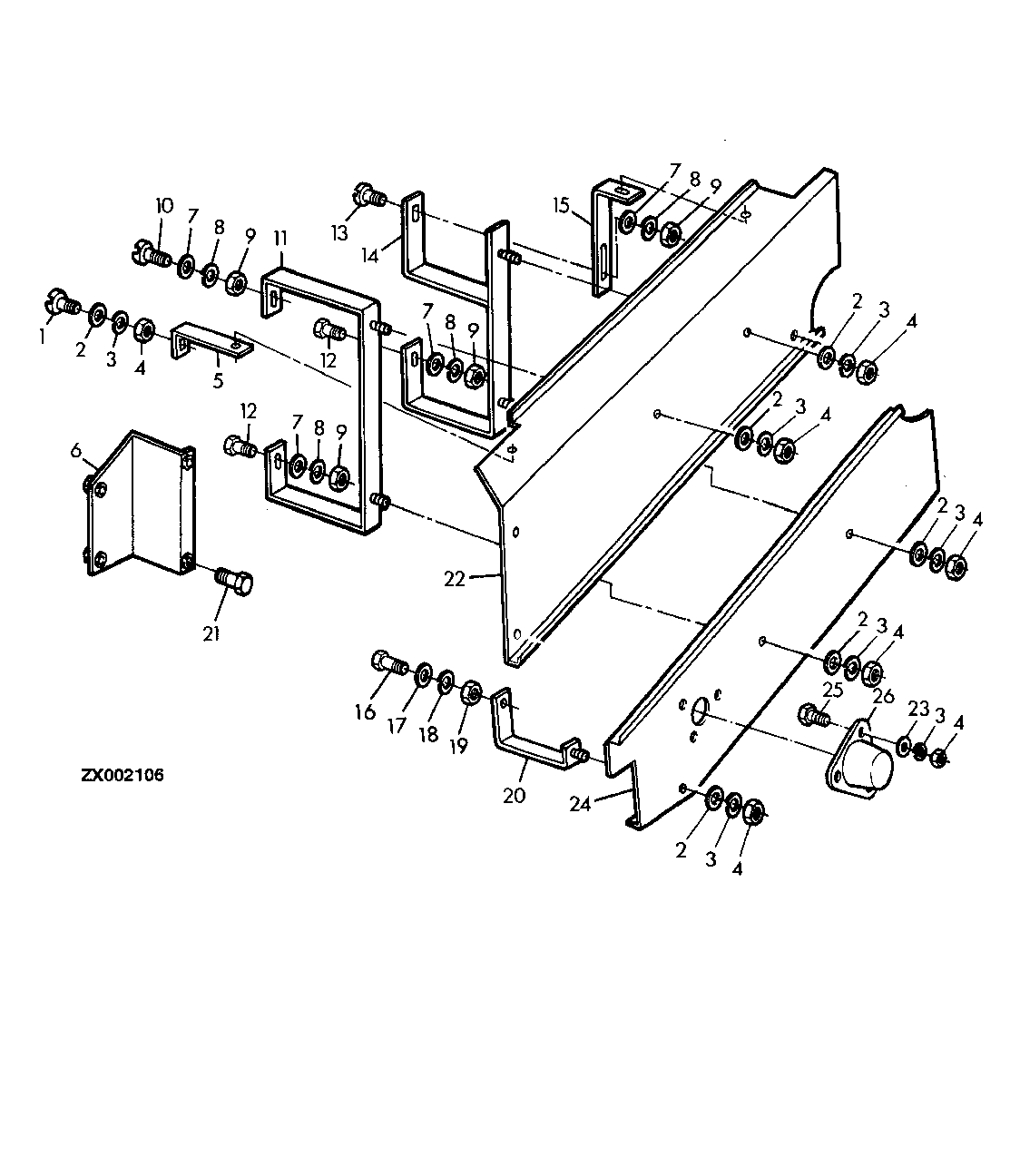

FEEDER HOUSE DRIVE GUARD (CORN HEAD) [06F24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7054	1	Bolt	M8X20
2	24M7036	1	Washer	9MM
3	12M7008	1	LOCK WASHER	8MM
4	14M7029	1	Nut	M8
5	Z37620	1	HOLDER	-
6	AZ45426	1	GUARD	-
7	24M7040	1	Washer	11,5MM
8	12M7013	1	LOCK WASHER	10MM
9	14M7140	1	Nut	M10
10	03M7017	1	Bolt	M10X25
11	AZ33973	1	RETAINER	-
11	AZ45805	1	HOLDER	(A)
12	19M7167	1	Cap Screw	M10X25
13	03M7085	1	Bolt	M10X30
14	AZ33972	1	RETAINER	-
15	Z44498	1	RETAINER	-
16	19M7285	1	Cap Screw	M12X30
17	24M7047	1	Washer	13MM
18	12M7014	1	Lock Washer	12MM
19	14M7031	1	Nut	M12
20	AZ33971	1	RETAINER	-
20	AZ45804	1	HOLDER	(A)
21	19M7162	1	Cap Screw	M8X16
22	AZ33986	1	GUARD	-
23	24M7024	1	Washer	9,5MM
24	AZ33983	1	GUARD	-
25	19M7139	1	Cap Screw	M8X20
26	Z38380	1	GUARD	-

FEEDER HOUSE DRIVE GUARD (CORN HEAD) [06F24]
