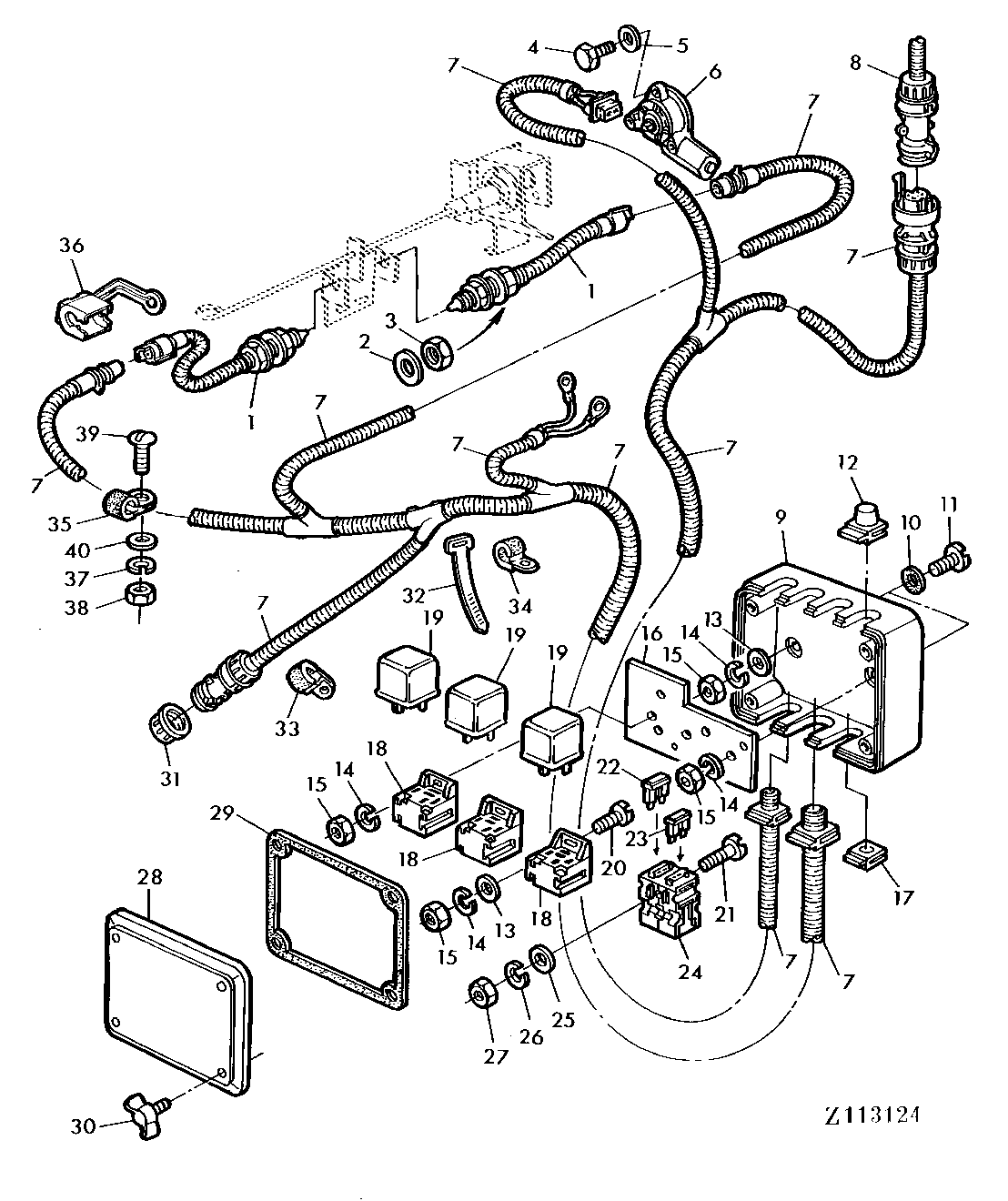

ELECTRIC FAN ADJUSTER/CHOPPER ELECTRICAL PARTS [03E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ36449	2	SWITCH	-
2	24M1590	4	WASHER	19MM
3	14M7456	4	Nut	M18X1
4	Z38459	3	CAP SCREW	-
5	24M7100	3	Washer	7MM
6	AZ37287	1	ELECTRIC MOTOR	-
7	AZ36731	1	WIRING HARNESS	-
8	AZ38349	1	WIRING HARNESS	-
8	AZ43050	1	WIRING HARNESS	-
9	Z44527	1	Junction Block	-
10	Z44062	2	WASHER	-
11	21M7141	2	SCREW	M5X20
12	Z44059	4	GROMMET	-
13	24M7262	1	Washer	5,3MM
14	12M7011	1	LOCK WASHER	5MM
15	14M7028	1	Nut	M5
16	Z44523	1	PLATE	-
17	Z44056	1	GROMMET	-
18	AZ26995	3	ELEC. CONNECTOR TERMINAL	-
19	AL77324	3	Relay	(A) (SUB FOR AL58366)
20	21M7140	1	SCREW	M5X10
21	21M7202	1	SCREW	M3X35
22	99M7069	1	Fuse	25A
23	99M7065	1	Fuse	15A
24	Z44339	2	ELEC. CONNECTOR HOUSING	-
25	24M7029	1	Shim	3,2MM
26	12M7048	1	Lock Washer	3MM
27	14M7030	1	Nut	M3
28	Z44526	1	Cover	-
29	Z44525	1	Gasket	-
30	21M7344	4	Screw	M6X25
31	AZ37087	1	CAP	(B)
32	R44302	1	Tie Band	-
33	H77358	1	Clip	-
34	H75541	1	Clamp	(SUB FOR R46415)
35	T70659	1	Clamp	-
36	Z44598	2	Retainer	-
37	12M7012	1	LOCK WASHER	6MM
38	14M7027	1	NUT	M6
39	21M7127	1	SCREW	M6X18
40	Z26250	1	Washer	-

ELECTRIC FAN ADJUSTER/CHOPPER ELECTRICAL PARTS [03E03]
