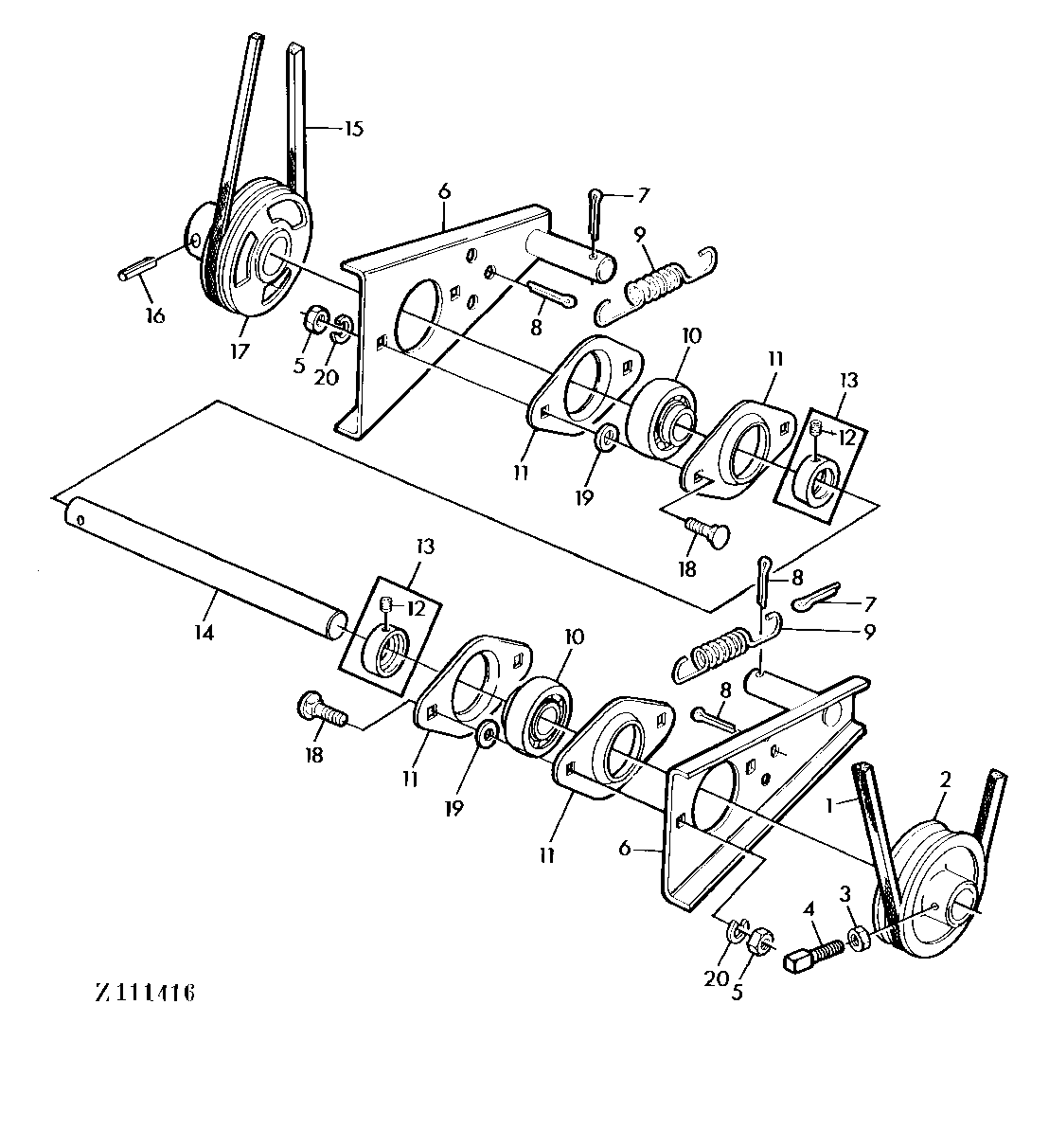

COUNTERSHAFT FOR ROTARY RADIATOR SCREEN [01E17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z46764	1	V-BELT	(B) LGTH=2248MM
1	Z38704	1	V-BELT	LGTH=2262MM
1	Z38704	1	V-BELT	(A) LGTH=2262MM
2	Z10864	1	PULLEY	-
3	14M7029	1	Nut	M8
4	22M7148	1	Set Screw	M8X16 (SUB FOR Z32432)
5	14M7027	1	NUT	M6
6	AZ23070	2	SUPPORT	-
7	11M7013	2	COTTER PIN	3X2X20MM
8	11M7035	2	COTTER PIN	6,3X25MM
9	Z21232	2	Extension Spring	-
10	AZ19970	2	BALL BEARING	-
11	Z31372	4	PRESSED FLANGED HOUSING	-
12	22M7079	2	Set Screw	M6X6
13	AZ20030	2	ECCENTRIC LOCKING COLLAR	-
14	Z34685	1	SHAFT	-
14	Z38144	1	SHAFT	-
15	Z32190	1	V-BELT	-
15	Z38692	1	V-BELT	-
16	34M7033	1	Spring Pin	5X30MM
17	Z10818	1	PULLEY	-
18	03M7092	4	Bolt	M6X16
19	24M7054	4	Washer	6,4MM
20	12M7012	1	LOCK WASHER	6MM

COUNTERSHAFT FOR ROTARY RADIATOR SCREEN [01E17]
