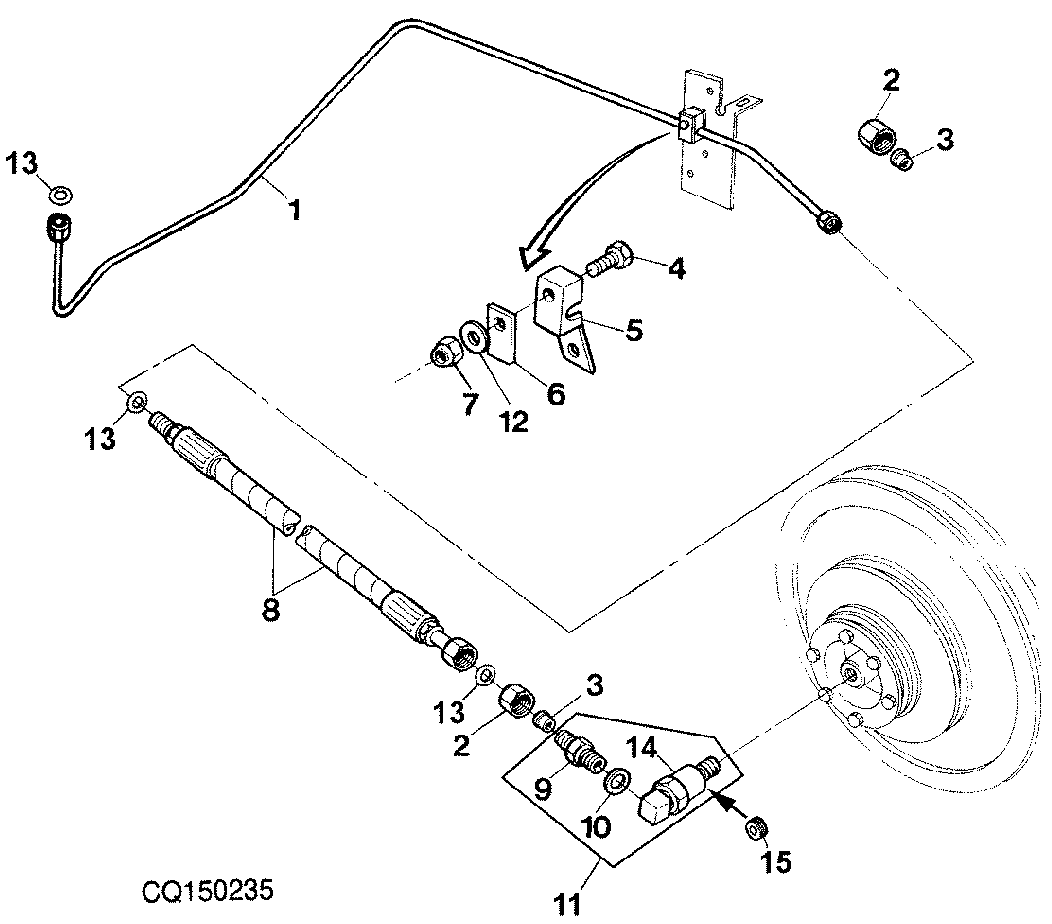

HYDRAULIC LINES - CYLINDER VARIABLE DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ32300	1	Tube	-
1	DQ34537	1	Line	-
1	DQ21597	1	Line	INCL KEYS 2 AND 3
2	S01357	1	Tube Nut	-
3	S01358	1	Sleeve Fitting	-
4	19M7286	1	Cap Screw	M6 X 25
5	CQ03818	1	Clamp	-
6	CQ34365	1	Angle	-
7	14M7165	1	Lock Nut	M6
8	DQ32615	1	Hose	-
8	DQ07810	1	HOSE	-
9	CQ17502	1	FITTING	-
9	DQ32614	1	Fitting	-
10	S17072	1	Washer	-
11	DQ08128	1	FITTING	-
11	DQ34036	1	Elbow Fitting	-
11	DQ75002	1	Elbow Fitting	(SUB FOR DQ08128)
12	24M7088	1	Washer	6.600 X 12 X 1.600 mm
13	T77814	1	O-Ring	-
14	AZ31666	1	Elbow Fitting	-
15	AZ40347	1	SEAL	-

HYDRAULIC LINES - CYLINDER VARIABLE DRIVE
