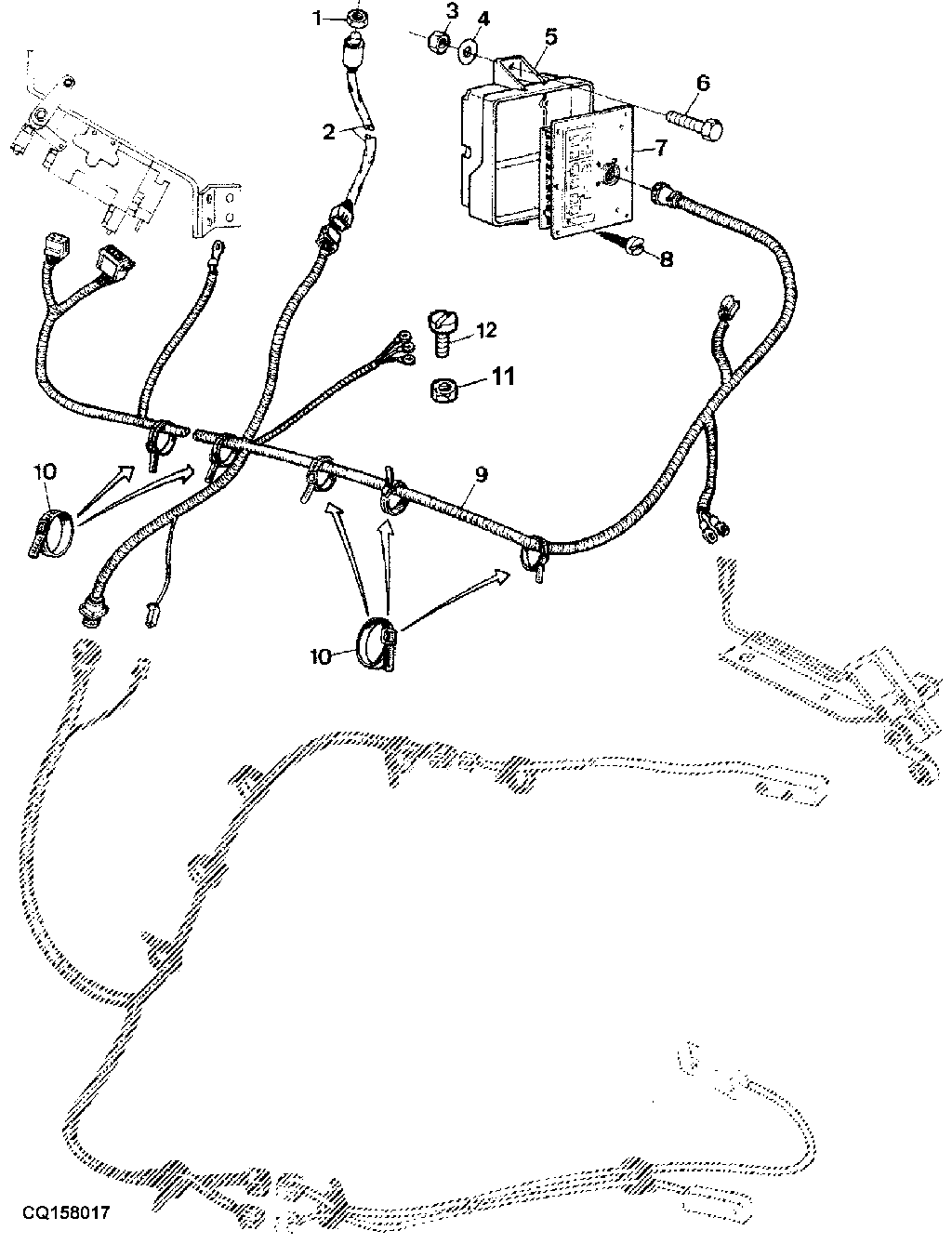

ELECTRICAL INSTALLATION - LATERAL TILT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H106246	1	Lock Nut	-
2	DQ12852	1	SELECTOR SWITCH	INCL KEYS 1
3	14M7027	1	NUT	M6
4	24M7088	4	Washer	6.600 X 12 X 1.600 mm
5	H110207	4	HOUSING	-
6	19M7077	1	Cap Screw	M6 X 20
7	DQ13187	1	Circuit Board	(SUB FOR DQ27095)
8	37M7410	1	Screw	-
9	DQ19010	1	WIRING HARNES	-
9	DQ34321	1	Wiring Harness	-
9	DQ34320	1	Wiring Harness	-
10	CQ03753	1	Clamp	(W/ CUTTING PLATFORM 16') (W/ CUTTING PLATAFORM 19')
11	DQ18217	1	WIRING HARNES	(W/ CUTTING PLATFORM 16')
11	DQ18216	1	WIRING HARNES	(W/ CUTTING PLATAFORM 19')
12	21M7250	1	Screw	M4 X 12
13	14M7139	1	Nut	M4

ELECTRICAL INSTALLATION - LATERAL TILT

Нет текстового описания
