Открытый узел

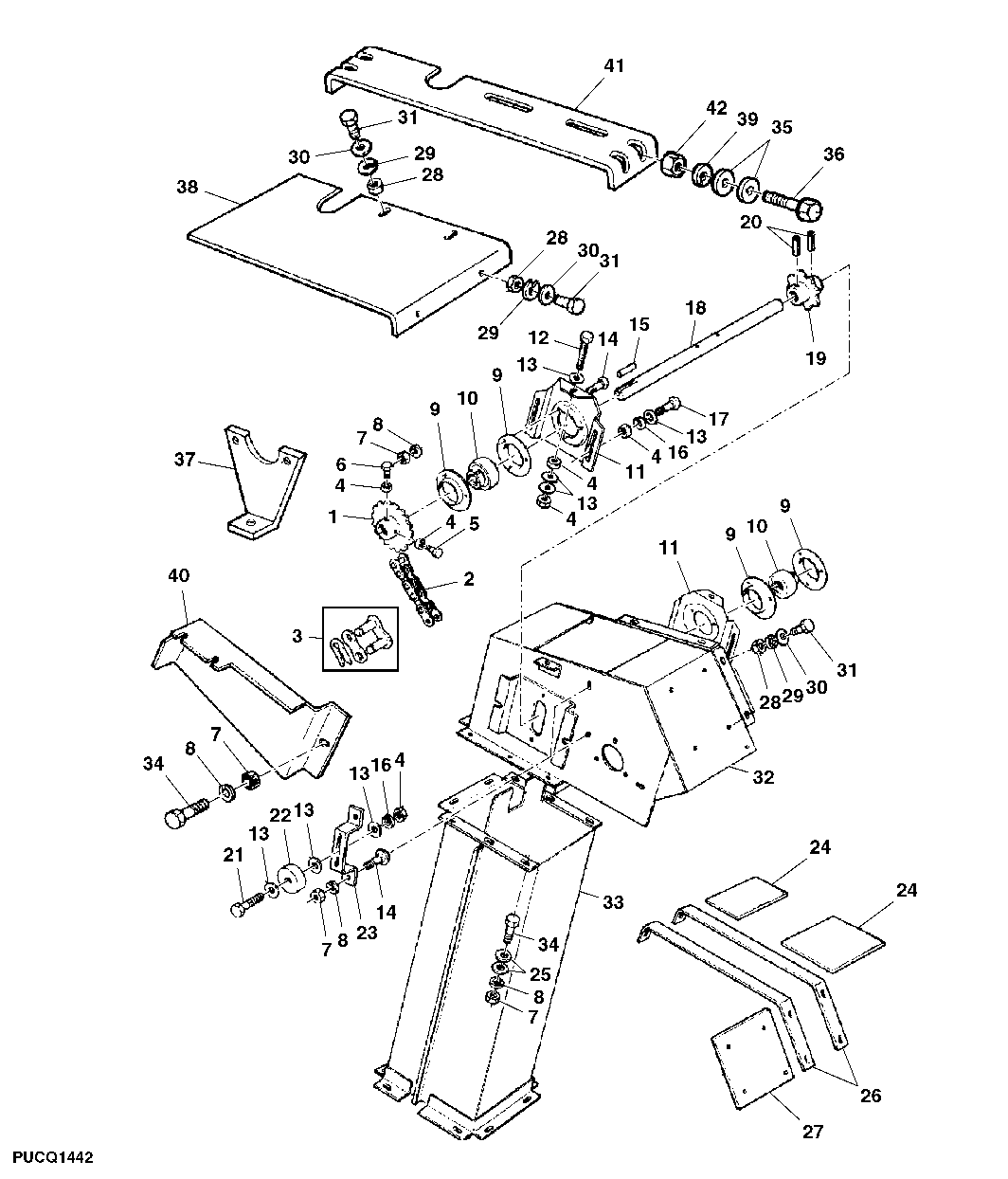

UPPER PART OF CLEAN GRAIN ELEVATOR

UPPER PART OF CLEAN GRAIN ELEVATOR

UPPER PART OF CLEAN GRAIN ELEVATOR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

UPPER PART OF CLEAN GRAIN ELEVATOR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ26597	1	Gear	Z = 16
2	AS02125	1	Roller Chain	L = 46, INCL KEY 3
3	AL14209	1	LINK	-
4	14M7140	1	Nut	M10
5	19M7168	1	Cap Screw	M10 X 30
6	19M7167	1	Cap Screw	M10 X 25
7	14M7029	1	Nut	M8
8	12M7065	1	Lock Washer	8 mm
9	DQ15125	2	Flange	-
10	13P1002	2	Ball Bearing	-
11	S02050	2	Support	-
12	19M8049	1	Cap Screw	M10 X 80
13	24M7040	1	Washer	11 X 20 X 2 mm
14	03M7054	1	Bolt	M8 X 20
15	EC012201	1	Shaft Key	-
16	12M7066	1	Lock Washer	10 mm
17	03M7088	1	Bolt	M10 X 20
18	S02058	1	Pin	-
19	CD00901	1	Chain Sprocket	Z = 27
20	34M7047	1	Spring Pin	8 X 40 mm
21	19M7181	1	Cap Screw	M10 X 55
22	Z20418	1	Spacer	-
23	CQ06731	1	Support	-
24	CQ01978	1	GASKET	-
25	24M7026	1	Washer	9 X 17 X 1.600 mm
26	CQ01981	2	BRACE	-
27	CQ01977	1	GASKET	-
28	14M7027	1	NUT	M6
29	12M7006	1	Lock Washer	6 mm
30	CQ01248	1	Washer	6.4X18 MM
31	19M7560	1	Cap Screw	M6 X 16
32	AZ23247	1	HOUSING	-
32	DQ19785	1	Housing	-
33	DQ29237	1	Extension	-
33	DQ27624	1	Lever	-
34	19M7139	1	Cap Screw	M8 X 20
35	CQ01248	1	Washer	-
36	19M7077	1	Cap Screw	M6 X 20
37	CQ26580	1	Support	-
38	DQ20777	1	Cap	-
38	CQ19349	1	COVER	-
39	12M7006	1	Lock Washer	6 mm
40	CQ06822	1	Guard	-
41	CQ28069	1	Sheet	-
42	14M7027	1	NUT	M6
