Открытый узел

TAILINGS ELEVATOR DRIVE, UPPER

TAILINGS ELEVATOR DRIVE, UPPER

TAILINGS ELEVATOR DRIVE, UPPER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

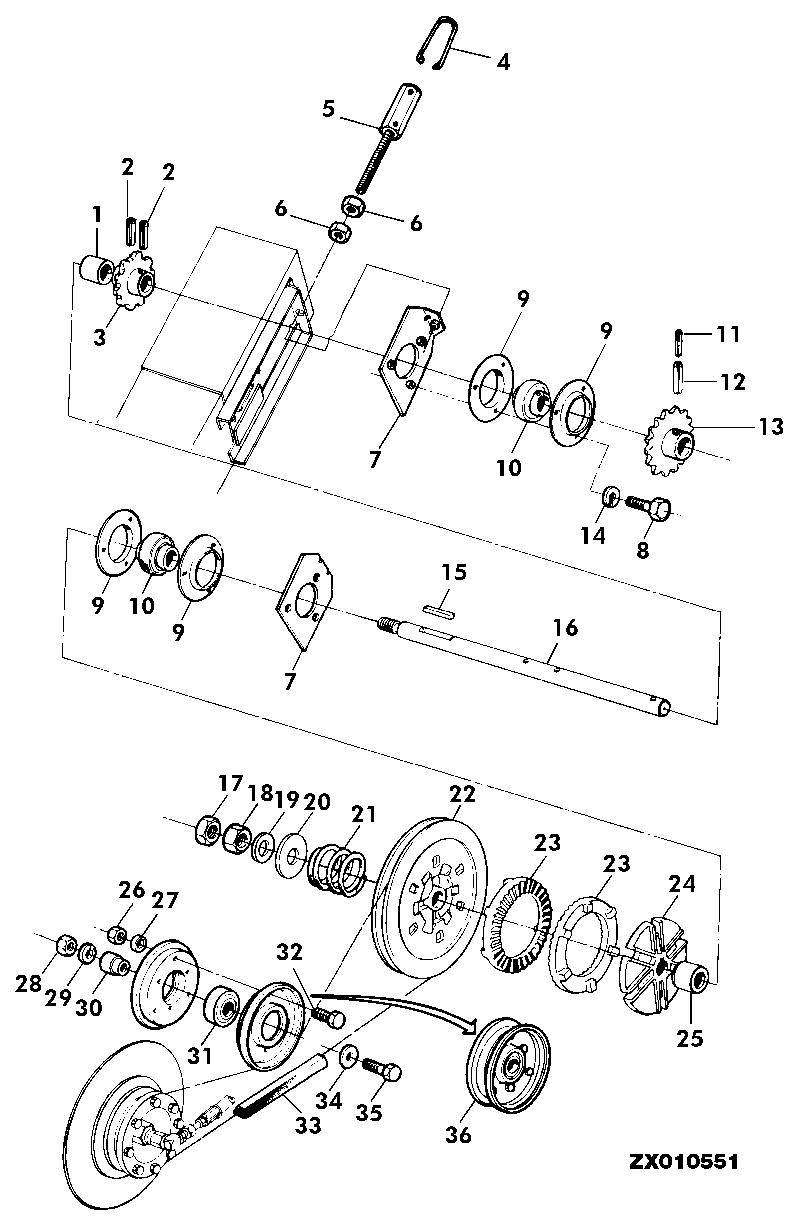

TAILINGS ELEVATOR DRIVE, UPPER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ02494	1	SPACER	-
1	CQ29218	1	Spacer	8X45 MM
2	34M7048	1	Spring Pin	8 X 45 mm, Z = 7
3	S02083	1	Chain Sprocket	-
4	Z35314	2	Bail	-
5	AZ35564	2	TURNBUCKLE	M12
6	14M7031	1	Nut	M12
7	DQ27627	2	Support	M10X16
8	19M7557	1	Cap Screw	M10 X 16
9	DQ15126	2	Flange	PACKG (2)
10	13P1004	2	Ball Bearing	6X60 MM
11	34M7045	1	Spring Pin	6 X 60 mm
12	34M7055	1	Spring Pin	10 X 60 mm, Z = 20
13	DQ19141	1	Chain Sprocket	10 MM
14	12M7066	1	Lock Washer	10 mm
15	49M4106	1	Shaft Key	8 X 7 X 25 mm
16	CQ09345	1	Shaft	M24
17	14M7240	1	Nut	M24
18	14M7143	1	Nut	M24
19	24M7091	1	Washer	26 X 44 X 4 mm
20	CQ27766	1	Washer	-
21	Z38293	1	Compression Spring	-
22	CQ09103	1	Pulley	-
23	Z11184	2	Slip Clutch	-
24	Z10846	1	DRIVER	-
25	CQ06723	1	Spacer	M6
26	14M7027	1	NUT	M6
27	12M7006	1	Lock Washer	6 mm
28	14M7142	1	Nut	M16
29	12M7069	1	Lock Washer	16 mm
30	CQ10664	1	Bushing	-
31	13P1015	1	Ball Bearing	M6X12
32	19M6614	1	Cap Screw	M6 X 12
33	Z45026	1	V-Belt	18X30 MM
34	24M7049	1	Washer	17.500 X 30 X 3 mm, M16X60
35	19M7343	1	Cap Screw	M16 X 60, INCL KEYS 26, 27, 31, 32
36	DQ10692	1	Pulley	-
