Открытый узел

TAIL LIGHTS WITH BRACKET

TAIL LIGHTS WITH BRACKET

TAIL LIGHTS WITH BRACKET

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

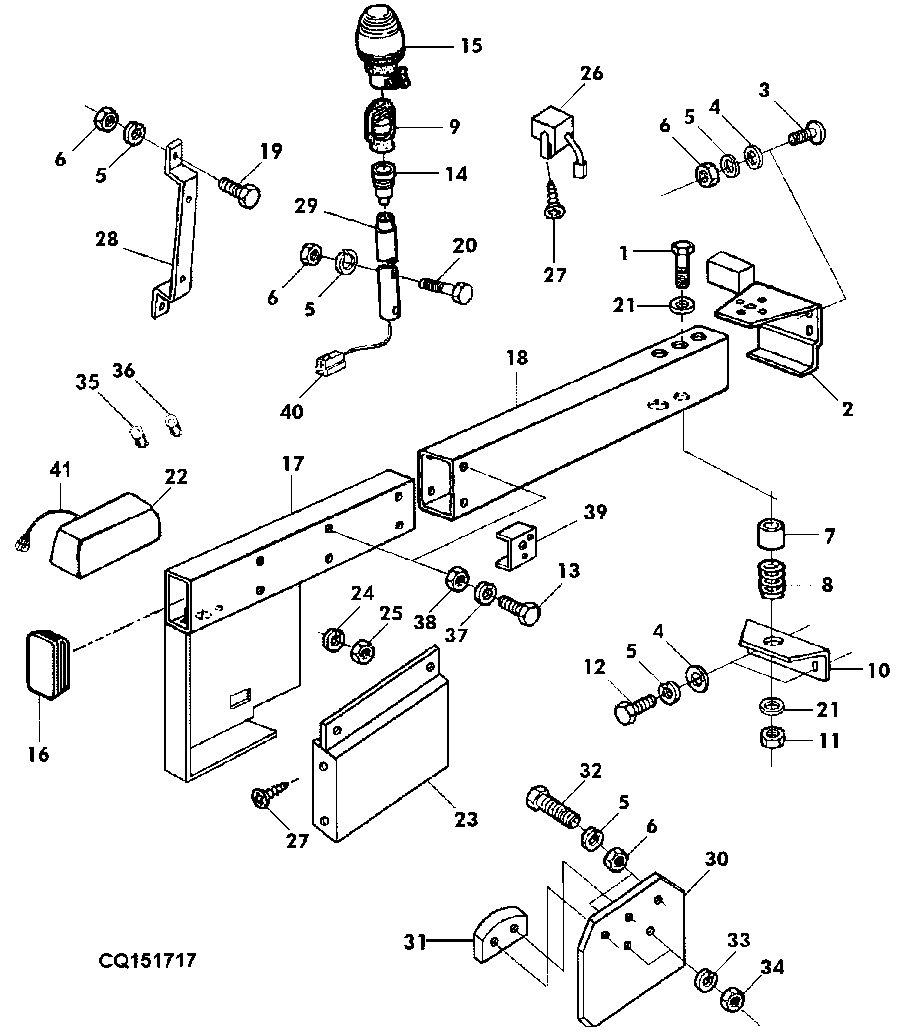

TAIL LIGHTS WITH BRACKET

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7354	2	Cap Screw	M16 X 140
2	DQ28269	1	Holder	RH
2	Z47391	1	HOLDER	LH
3	03M7054	1	Bolt	M8 X 20
4	24M7026	1	Washer	9 X 17 X 1.600 mm
5	12M7065	1	Lock Washer	8 mm
6	14M7029	1	Nut	M8
7	Z32643	2	BUSHING	-
8	CQ03616	2	Compression Spring	-
9	Z51982	1	Plug	-
10	Z47390	2	ANGLE	-
11	14M7170	2	Lock Nut	M16
12	19M7163	1	Cap Screw	M8 X 25
13	19M7595	1	Cap Screw	M6 X 50
14	AZ34621	1	Socket Outlet	-
15	AZ44705	1	Beacon Light	-
16	Z47388	2	PLUG	-
17	DQ27998	1	Support	RH
17	DQ27999	1	Support	LH
18	DQ28698	2	Structural Tube	-
19	19M7162	1	Cap Screw	M8 X 16
20	19M7323	1	Cap Screw	M8 X 40
21	CQ06679	4	Washer	17 MM
22	AL112964	2	Tail Lamp	-
22	AL112012	2	Tail Lamp	(SUB AL112964 ORD W/ AL113022)
23	CQ28365	1	Shield	RH
23	CQ28369	1	Shield	LH
24	12M7064	1	Lock Washer	5 mm
25	14M7028	1	Nut	M5
26	DQ26147	1	Travel Warning Alarm	-
27	Z47790	1	Screw	4.2X9.5
28	Z41138	1	BAIL	-
29	Z51626	1	RETAINER	-
30	Z59365	1	Gusset	-
31	AL33161	1	Lamp	-
32	19M7139	2	Cap Screw	M8 X 20
33	12M7063	2	Lock Washer	4 mm
34	14M7139	2	Nut	M4
35	57M7011	1	Bulb	-
36	57M7014	1	Bulb	-
37	12M7006	1	Lock Washer	6 mm, (FOR AL112964)
38	14M7027	1	NUT	M6
39	CQ28696	2	Angle	-
40	DQ30047	1	Wiring Lead	-
41	AL113022	2	Wiring Harness	-
