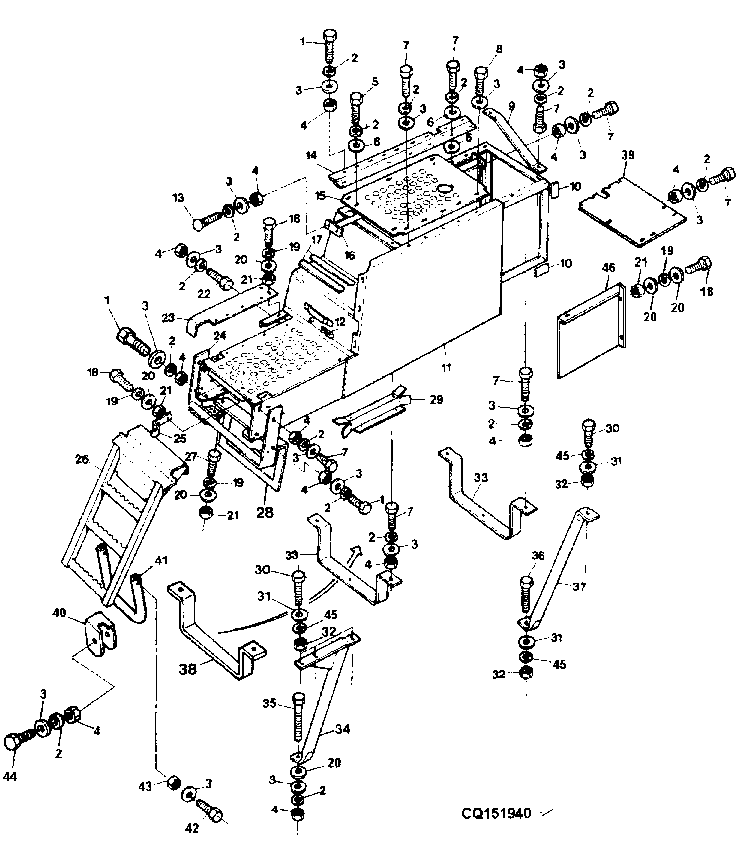

SERVICE PLATFORM, REAR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7163	1	Cap Screw	M8 X 25
2	12M7065	1	Lock Washer	8 mm
3	24M7026	1	Washer	9 X 17 X 1.600 mm
4	14M7029	1	Nut	M8
5	19M7162	1	Cap Screw	M8 X 16
6	CQ01249	1	Washer	-
7	19M7139	1	Cap Screw	M8 X 20
8	19M7297	1	Cap Screw	M8 X 12
9	Z37917	1	BRACE	-
10	Z35944	2	Boot	-
11	DQ26229	1	Platform	-
12	L18955	1	Quick Lock Pin	-
13	03M7054	1	Bolt	M8 X 20
14	CQ24784	1	Clamp	-
15	DQ03041	1	SHEET	-
16	DQ25618	1	Support	-
17	Z34592	2	GUARD	-
18	19M7560	1	Cap Screw	M6 X 16
19	12M7006	1	Lock Washer	6 mm
20	24M7088	1	Washer	6.600 X 12 X 1.600 mm
21	14M7027	1	NUT	M6
22	19M7297	1	Cap Screw	M8 X 12
23	CQ03056	1	Cover	-
24	DQ28871	1	Support	-
25	Z35138	1	LATCH	-
26	DQ28880	1	Ladder	-
27	19M6614	1	Cap Screw	M6 X 12
28	CQ28866	1	Cap	-
29	CQ26399	2	Sheet	-
30	19M7167	1	Cap Screw	M10 X 25
31	24M7040	1	Washer	11 X 20 X 2 mm
32	14M7140	1	Nut	M10
33	Z55666	2	Holder	-
34	AZ28797	1	FULCRUM	-
35	19M7643	1	Cap Screw	M8 X 75
36	19M7168	1	Cap Screw	M10 X 30
37	Z39304	1	TUBE	-
38	CQ27700	1	Support	-
39	CQ28281	1	Sheet	-
40	CQ29154	1	Clamp	-
41	CQ29142	1	Step	-
42	19M7274	1	Cap Screw	M8 X 70
43	14M7166	1	Lock Nut	M8
44	19M7295	1	Cap Screw	M8 X 45
45	12M7066	1	Lock Washer	10 mm
46	CQ30634	1	Sheet	-
