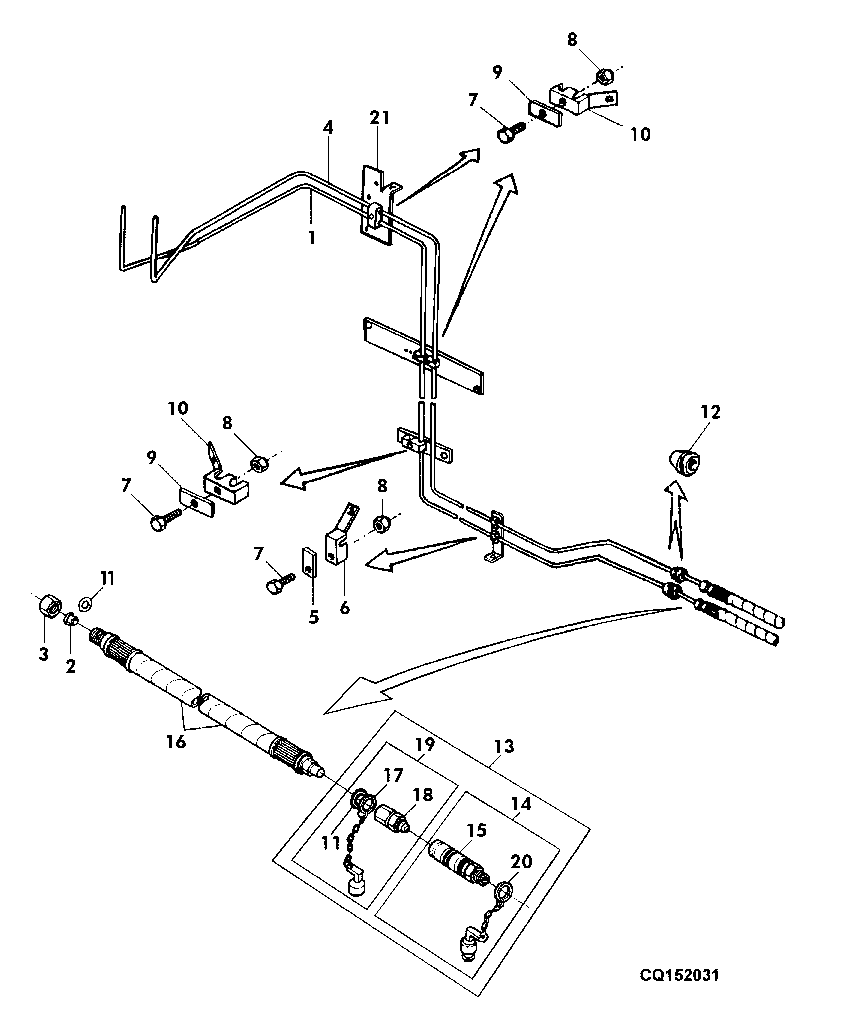

REEL HORIZONTAL ADJUSTMENT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ33621	1	Tube	-
1	DQ21599	1	Oil Line	INCL KEYS 2, 3
2	CQ04868	2	Sleeve Fitting	-
3	CQ04867	2	Fitting	-
4	DQ25391	1	Oil Line	INCL KEYS 2, 3
4	DQ32309	1	Tube	-
5	CQ03960	1	STRAP	-
5	CQ34366	1	Channel	-
6	CQ03781	1	Clamp	-
6	CQ03797	1	Clamp	-
7	19M7318	1	Screw	M6 X 30
8	14M7165	1	Lock Nut	M6
9	CQ03799	2	STRAP	-
9	CQ34366	2	Channel	-
10	CQ03797	3	Clamp	-
11	T77613	1	O-Ring	-
12	CQ17021	2	GUARD	-
13	DQ22436	2	Quick Coupler	-
14	DQ22205	2	Quick Coupler	-
15	AZ18455	2	Hydr. Quick Coupler Socket	-
15	DQ30936	2	Latch	-
16	DQ28565	2	Hose	-
16	DQ32517	2	Hose	-
17	AZ19456	2	Dust Shield	-
17	DQ33928	2	Plug	-
18	AZ19455	2	Hydr. Quick Coupler Socket	-
18	DQ30937	2	Latch	-
19	DQ22206	2	Quick Coupler	-
20	DQ22208	2	Cover	-
20	DQ33930	2	Plug	-
21	CQ22580	1	Clamp	-
