Открытый узел

REEL BRACKET AND DRIVE

REEL BRACKET AND DRIVE

REEL BRACKET AND DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

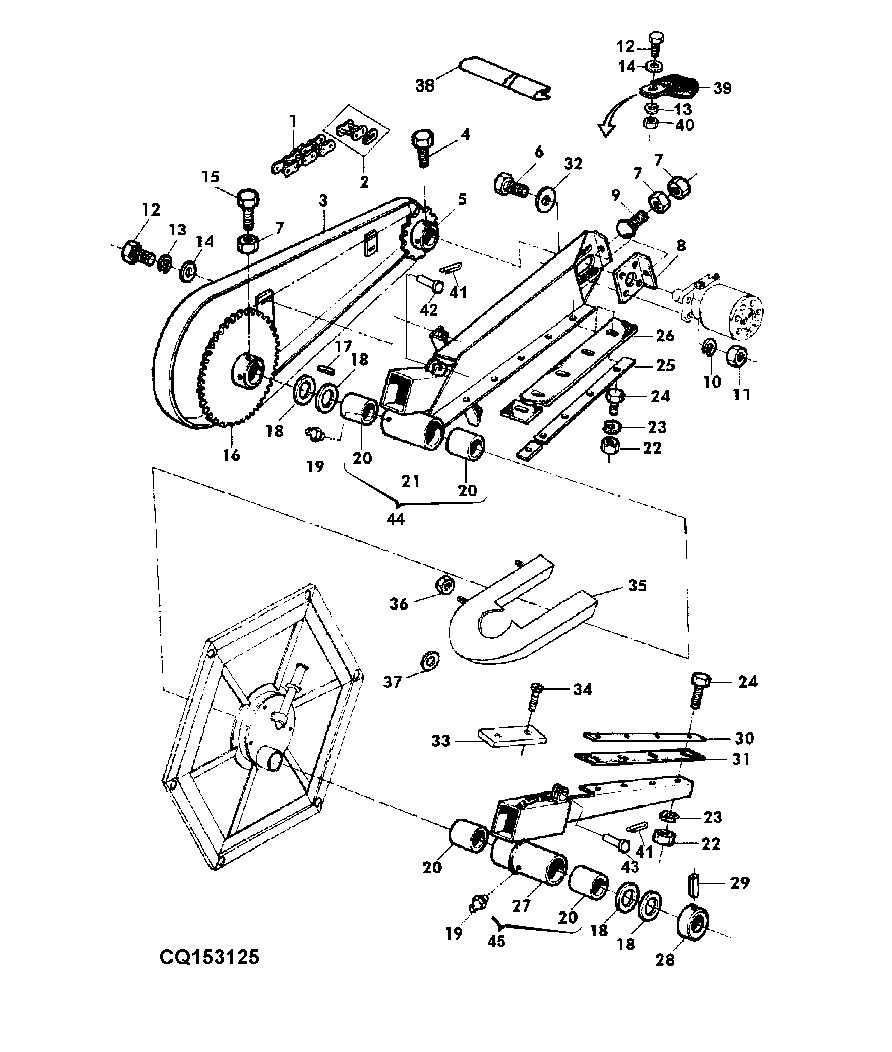

REEL BRACKET AND DRIVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ20966	1	Roller Chain	-
2	AL15981	1	Chain Link	-
3	DQ08542	1	Shield	-
4	19M7163	1	Cap Screw	M8 X 25
5	DQ04043	1	Chain Sprocket	-
6	19M7387	1	Cap Screw	M12 X 40
7	14M7140	1	Nut	M10
8	CQ23422	1	Sheet	-
9	CQ05065	1	Cap Screw And Nut	M10 X 55
10	12M7067	1	Lock Washer	12 mm
11	14M7031	1	Nut	M12
12	19M7139	1	Cap Screw	M8 X 20
13	12M7065	1	Lock Washer	8 mm
14	24M7026	1	Washer	9 X 17 X 1.600 mm
15	19M7167	1	Cap Screw	M10 X 25
16	DQ12016	1	Chain Sprocket	-
17	CQ11593	1	Shaft Key	-
18	Z39386	1	Washer	-
19	58M5575	1	Lubrication Fitting	M10
20	CQ00171	1	Bushing	-
21	DQ38217	1	Support	RH INC. 20
22	14M7027	1	NUT	M6
23	12M7006	1	Lock Washer	6 mm
24	19M7077	1	Cap Screw	M6 X 20
25	CQ27610	1	Adjusting Strap	-
25	CQ10484	1	Strap	-
26	CQ12355	1	Scraper	-
26	CQ27609	1	Scraper	-
27	DQ38216	1	Support	LH INC. 20
28	Z39367	1	LOCKING COLLAR	-
29	34M7045	1	Spring Pin	6 X 60 mm
30	CQ12228	1	Adjusting Strap	-
31	CQ12230	1	Scraper	-
32	24M7038	1	Washer	13.500 X 24 X 2.500 mm
33	Z44944	1	PLATE	-
34	CQ08578	1	Set Screw	-
35	DQ27800	1	Guard	-
36	14M7165	1	Lock Nut	M6
37	Z31977	1	GUIDE	-
38	CQ06800	1	Isolator	-
39	AH77869	1	Clip	-
40	14M7029	1	Nut	M8
41	11M7015	1	Cotter Pin	3.200 X 25 mm, INC. 20
42	CQ38213	1	Pin Fastener	INC. 20
43	CQ31676	1	Pin Fastener	-
44	DQ38223	1	Support	INC. KEYS 21, 41, 42
45	DQ38224	1	Support	INC KEYS 27, 41, 43
