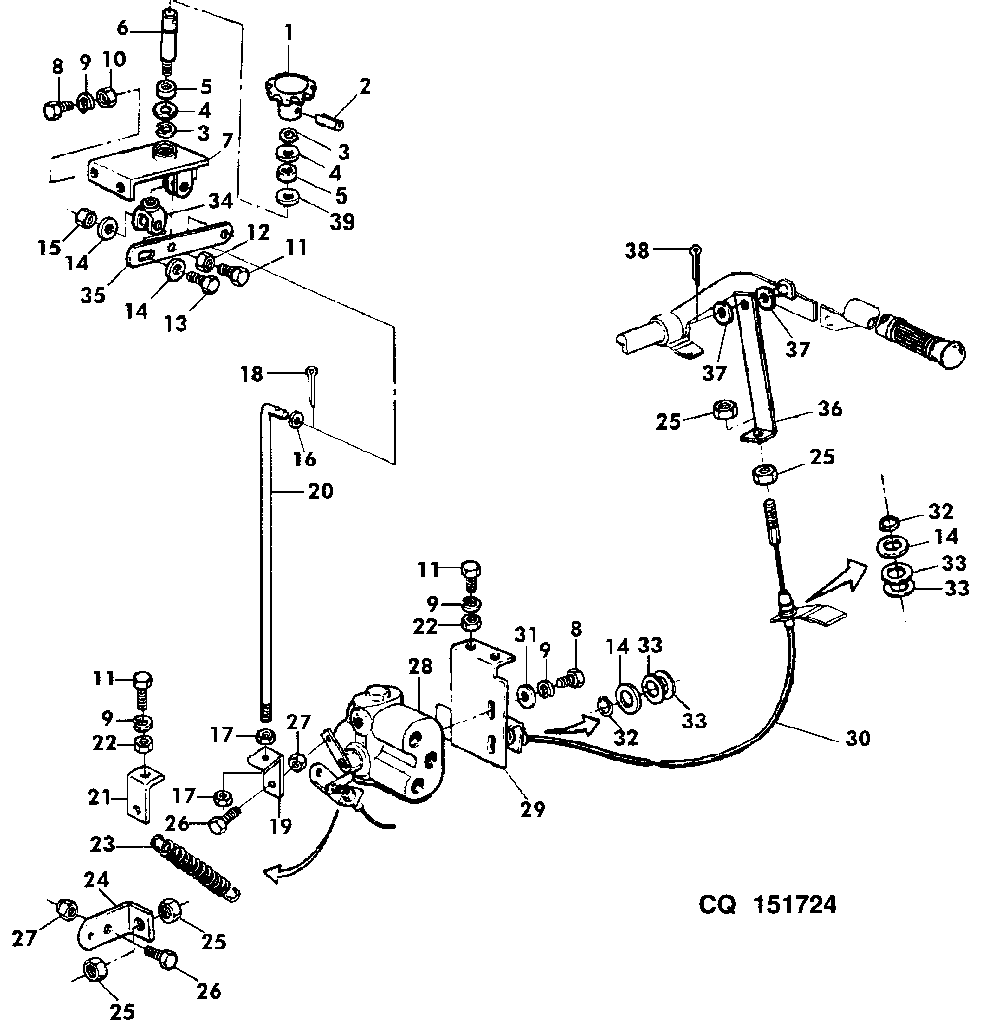

Hydraulic Components, Hydrostatic Reel Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ02303	1	Handle	-
2	34M7032	1	Spring Pin	5 X 28 mm
3	F2863R	2	Snap Ring	-
4	CQ06679	2	Washer	17X27 MM
5	CQ04093	2	Bushing	-
6	CQ18403	1	Shaft	-
7	DQ18410	1	Support	-
8	19M7162	1	Cap Screw	M8 X 16
9	12M7065	1	Lock Washer	8 mm
10	14M7137	1	Nut	M8
11	19M7139	1	Cap Screw	M8 X 20
12	14M7166	1	Lock Nut	M8
13	19M7169	1	Cap Screw	M10 X 35
14	24M7038	1	Washer	13.500 X 24 X 2.500 mm
15	14M7167	1	Lock Nut	M10
16	CQ01248	1	Washer	6.4X18 MM
17	14M7027	1	NUT	M6
18	11M7009	1	Cotter Pin	2 X 16 mm
19	CQ22372	1	LATCH	-
20	CQ22371	1	ROD	-
21	CQ18374	1	LATCH	-
22	14M7029	1	Nut	M8
23	Z25462	1	Extension Spring	-
24	CQ17233	1	LATCH	-
25	14M7140	1	Nut	M10
26	19M7560	1	Cap Screw	M6 X 16
27	14M7165	1	Lock Nut	M6
28	DQ17399	1	VALVE	INCL KEY20
28	DQ30373	1	Valve	-
28	DQ32748	1	Valve	-
29	DQ18413	1	SUPPORT	-
30	DQ17402	1	Push Pull Cable	-
31	24M7026	1	Washer	9 X 17 X 1.600 mm
32	CQ05370	1	SNAP RING	9 X 1.1 MM
33	L19362	1	Washer	14.5 X 24 MM
34	DQ11131	1	Yoke	-
35	CQ18404	1	Lever	-
36	CQ17336	1	Angle	-
37	24M7040	1	Washer	11 X 20 X 2 mm
38	11M7014	1	COTTER PIN	3.200 X 22 mm
39	J16160	1	Shim	-

Hydraulic Components, Hydrostatic Reel Drive
