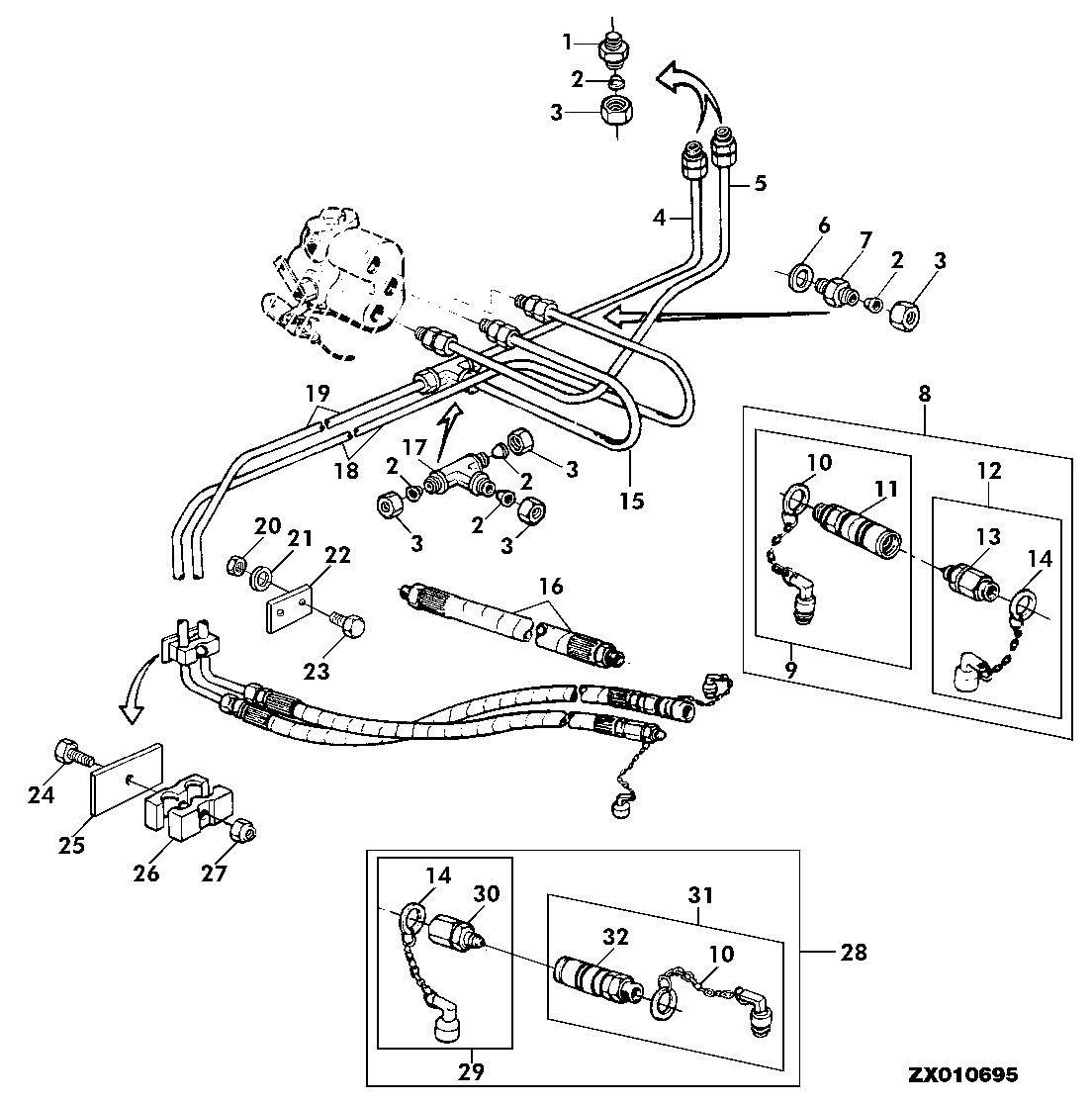

HYDRAULIC COMPONENTS, HYDROSTATIC REEL DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AS01116	1	Fitting	INCL KEYS 2, 3
2	S01143	1	Sleeve Fitting	-
3	S01142	1	Tube Nut	-
4	DQ17424	1	PIPE	INCL KEYS 2, 3
5	DQ17421	1	PIPE	INCL KEYS 2, 3
6	S06100	1	Washer	-
7	AS01104	1	FITTING	INCL KEYS 2, 3
8	DQ19620	1	LATCH	-
9	DQ19782	1	LATCH	-
10	DQ04227	2	PLUG-MALE	-
11	DQ17487	1	LATCH	-
12	DQ19778	1	Quick Coupler	-
13	DQ17490	1	LATCH	-
14	DQ04228	2	Fitting Plug	-
15	DQ17422	1	PIPE	INCL KEYS 2, 3
16	DQ04221	2	HOSE	-
17	AS01106	1	Tee Fitting	INCL KEYS 2, 3
18	DQ24699	1	Oil Line	-
19	DQ24698	1	Oil Line	-
20	14M7027	1	NUT	M6
21	12M7006	1	Lock Washer	6 mm
22	CQ25094	1	CLAMP	-
23	19M7077	1	Cap Screw	M6 X 20
24	19M7595	1	Cap Screw	M6 X 50
25	CQ03797	1	Clamp	-
26	DQ03922	1	Clamp	-
27	14M7165	1	Lock Nut	M6
28	DQ19621	1	LATCH	-
29	DQ19783	1	LATCH	-
30	DQ17486	1	LATCH	-
31	DQ19780	1	Quick Coupler	-
32	DQ17489	1	LATCH	-

HYDRAULIC COMPONENTS, HYDROSTATIC REEL DRIVE
