Открытый узел

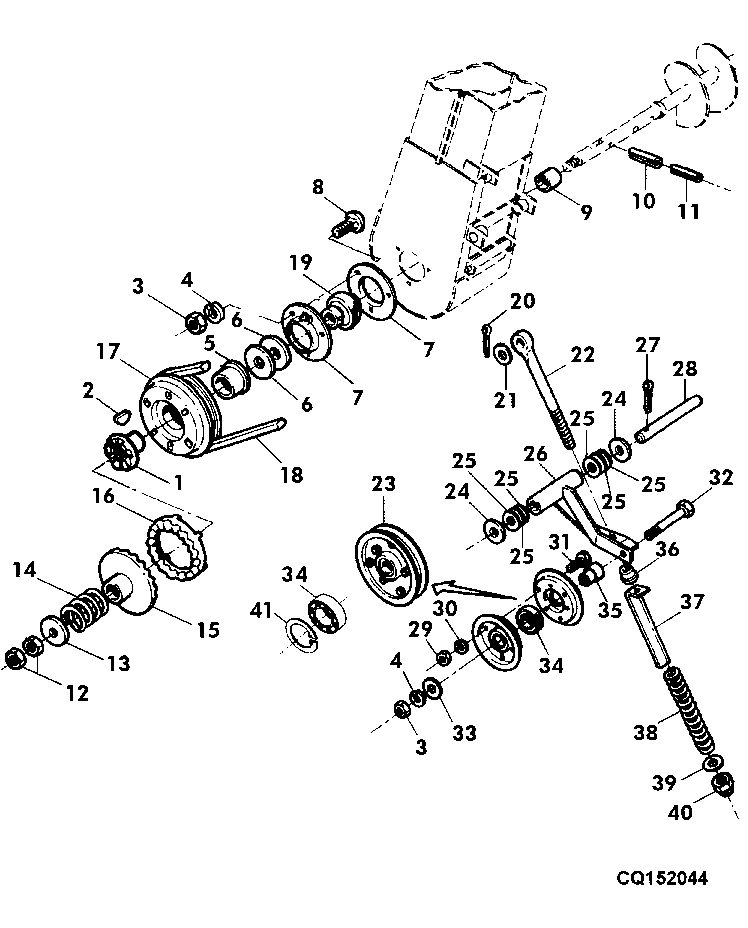

GRAIN ELEVATOR DRIVE

GRAIN ELEVATOR DRIVE

GRAIN ELEVATOR DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN ELEVATOR DRIVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z11337	1	CLUTCH DISK	-
1	CQ14166	1	DRIVER	-
2	26M6733	1	Shaft Key	8 X 32 mm
3	14M7140	1	Nut	M10
4	12M7066	1	Lock Washer	10 mm
5	Z42282	1	Bushing	-
6	Z42551	2	Washer	-
7	DQ15126	1	Flange	-
8	03M7017	1	Bolt	M10 X 25
8	03M7088	1	Bolt	M10 X 20
9	CQ14185	1	SPACER	-
10	34M7042	1	Spring Pin	6 X 40 mm
11	CQ06628	1	Spring Pin	3.5X40 MM
12	14M7240	1	Nut	M24
13	CQ27766	1	Washer	24X80 MM
14	Z38293	1	Compression Spring	-
15	Z11501	1	Slip Clutch	-
15	Z11338	1	CLUTCH DISK	-
16	Z11184	1	Slip Clutch	-
16	Z11687	1	Clutch Disk	-
17	DQ13665	1	PULLEY	INCL KEYS 5, 8
17	DQ31495	1	Pulley	INCL. KEYS 5, 8
18	CQ13837	1	Belt Set	-
18	CQ31965	1	V-Belt	-
19	13P1002	1	Ball Bearing	-
20	11M7012	1	Cotter Pin	3.200 X 16 mm
21	24M7040	1	Washer	11 X 20 X 2 mm
22	CQ14207	1	Eyebolt	-
23	DQ10692	1	Pulley	INCL KEYS 32 - 34 , 37
23	CQ31467	1	Pulley	-
24	24M7049	1	Washer	17.500 X 30 X 3 mm
25	J16160	6	Shim	17X48X26.6 M
26	DQ10810	1	Support	-
26	DQ31471	1	Support	-
27	11M7037	1	COTTER PIN	6.300 X 36 mm
28	CQ10803	1	Pin Fastener	-
29	14M7027	1	NUT	M6
30	12M7006	1	Lock Washer	6 mm
31	19M6614	1	Cap Screw	M6 X 12
32	19M7181	1	Cap Screw	M10 X 55, M10X55
32	19M7214	1	Cap Screw	M12 X 70
33	24M7101	1	Washer	11 X 34 X 3 mm
33	CQ06670	1	Washer	-
34	13P1015	1	Ball Bearing	-
35	CQ13667	1	Spacer	-
35	CQ31468	1	Spacer	-
36	Z31550	1	BUSHING	-
37	Z44990	1	Angle	-
38	L20624	1	Compression Spring	-
39	24M7178	1	Washer	10.500 X 30 X 2.500 mm
40	14M7167	1	Lock Nut	M10
41	40M1865	1	Snap Ring	-
